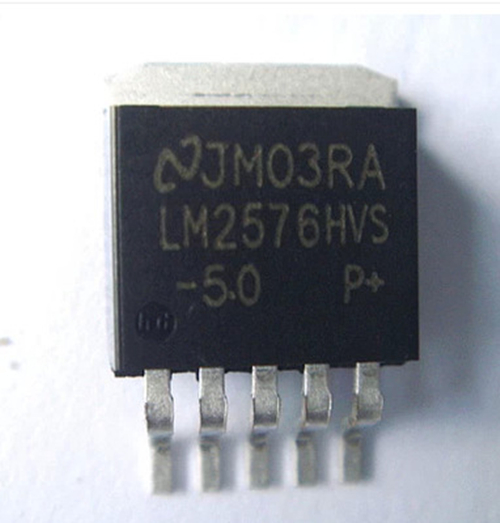

開關型降壓穩壓器ic LM257

概述

LM2576系列的穩壓器是單片集成電路,能提供降壓開關穩壓器和各種功能,能驅動3A的負載,優異的線性和負載調整能力,這些器件的固定輸出電壓有3.3V,5V,12V,15V,還有可調整輸出的型號.

這些穩壓器內部含有頻率補償器和一個固定頻率振蕩器,將外部元件的數目減到最少,使用簡便.

LM2576的效率比流行的三段線性穩壓器要高的多,是理想的替代.一般情況下不需要或只要很小尺寸的外加散熱片。

已經優化可和LM2576一起使用的標準系列電感由好幾個不同的電感受生成商提供。此特征大大簡化了開關電源的設計。其它特征包括：在輸入電壓和輸出電壓負載條件下保證輸出電壓±4%誤差，以及振蕩器頻率的±10%誤差，還包括外部的關斷電路，特征有50?A（典型值）待機電流。

輸出開關包括逐周限流，以及在故障狀態下提供完全保護的熱淚盈眶關斷功能。

特點

3.3V,5V,12V,15V 和可調節輸出電壓型號

可調節輸出型號輸出電壓范圍在線性和負載條件下

1．23~37V（HV型號57V）±4%

保證3A輸出電流

輸入電壓范圍廣，40V至HV型號的60V

只需4個外部器件支持

52kHz固定頻率內部振蕩器

TTL關斷能力，低功耗待機模式

高頻率

使用現在可的標準電感

熱關斷及電流限制保護

應用

簡單的降壓（Buck）穩壓器

線性穩壓器的預穩壓器

卡上開關穩壓器

正到負的變換器（Buck-Boosy）

負升壓變換器

為電池充電器做電源

與National Semi. On Semi.的LM2576完全互換。
