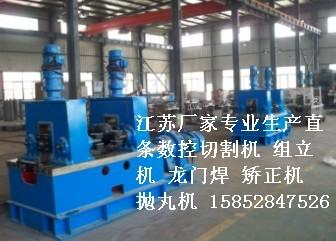

供應H型鋼自動組立機

 H型鋼是由兩塊翼板和一塊腹板拼裝組立而成，腹板與翼板的相互位置關系直接影響到H型鋼成品的合格率。采用H型鋼組立機能夠迅速、準確地定位各個板的位置，極大地提高生產效率。
  本機主要由門架總成、拉桿系統總成、液壓系統總成、輸入和輸出滾道總成、電控系統等組成。本機主要部件均系焊接結構件，其強度大，重量輕。且重要部件均已作應力處理，不易變形。主傳動部分采用電機——常州擺線針輪減速機——主動輥（前、后輸送滾筒通過鏈輪鏈條副過渡）的傳動的方式，其線速度即組立速度采用交流變頻調速，可在0.5—6 M/min范圍內任選。主傳動輥、主壓輥均為特種鋼材并經過特別加工處理，耐磨性好，精度高。本機定位對中動作由液壓系統總驅動，先通過拉桿系統初步定位定中，再通過門架總成作定中并夾緊。翼板定中夾緊過程通過液壓系統——齒輪齒條副——鏈輪鏈條副——齒輪副——絲桿副傳動來實現。腹板定中夾緊過程通過液壓系統——齒輪齒條副——鏈輪鏈條副——絲桿副傳動來實現，主壓輥升降也是通過液壓來實現的，整個過程全部由電控按鈕臺集中操作、輕松、方便、定位準確。其定位、定中的速度快慢，壓緊力大小等，可視其型鋼規格和操作熟練程度之需要，隨意加以調整。液壓傳動，機械同步定位定中的特殊結構，對任何寬度的翼板，都能保證其腹板定位準確無誤。門架前部的液壓升降定位裝置，用以對翼板，幅板的對齊，保證了H型鋼的端面部份的平直。通過改變臺灣臺安變頻器的輸出頻率可以改變H型鋼拼裝時的速度。
本公司的組立機同步夾緊系統來使翼板、腹板初步自動對中的方式，從根本上減緩和避免了型鋼組立時的擺尾現象。主機部分工作時，翼板、腹板自動對中，避免了單邊手動時人工調節的過程；升降橫梁的導向采用四條方軌方式，
這樣組立變截面梁時，更穩定。
