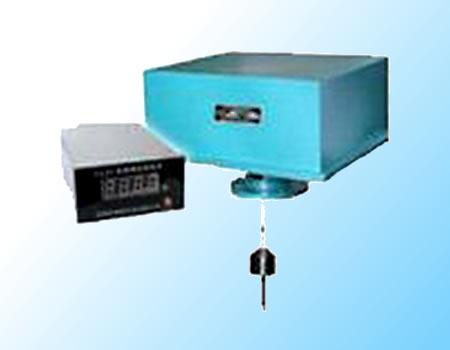

供應ULZC型重錘式料位計

三、主要技術指標

1.    重錘式料位計（一次表）

測量范圍：0～40m（特殊規格可協商）

測量精度：±3cm

重復性：  ±1％

分辨率：  ±3cm

探測速度：0.15m/s

測量帶： φ2不銹鋼鋼絲繩

重錘重量：1Kg

2.控制顯示儀表（二次表）

電源電壓：220VAC±10％    50Hz±1Hz

功   耗： 靜止時 5W      運動時 55W

一次表二次表環境溫度：-30℃～+60℃   測量溫度：600℃

數字顯示：0.00～40..00（m）

電流輸出：4～20mA

輸出信號精度：±0.1％

定時時間：1～6999分鐘（或按用戶要求定）

與傳感器距離：0.5km

外形尺寸：高155×寬80×長135

開孔尺寸：高（150+1）×寬（75+1）

四、工作原理

安裝在料倉頂部的重錘式料位計的探測過程由控制顯示儀表發出的信號控制。料位計由可逆電機,靈敏杠桿等組成。

當料位計接到探測命令時：電機正轉，經減速后帶動繞線盤轉動，鋼絲繩下放，重錘由倉頂下降。當重錘降至料面時被料面托起而失重，鋼絲繩松馳，靈敏杠桿動作使微動開關觸點閉合，控制顯示器（二次表）得到該信號立即發出電機反轉命令，重錘上升返回，接觸到頂限位開關后，電機停轉，重錘回到倉頂原始位置，完成一次探測過程。

在此過程中，控制顯示器通過檢測計數轉輪的轉數計算出重錘從倉底到料面間的距離，在面板上進行數字顯示，并在后面板端子上輸出4~20mA電流信號。

  五、安裝和接線

1.一次表的安裝

（1）在倉頂選擇安裝料位計的合適位置：

   測量點的選擇應避開進料口及下料口，并盡可能選擇在裝料及卸料過程中均近似于等高測量的位置。

在圓頂?shù)乃唷⒎勖夯覀}上，應選擇遠離吹灰管，與吹灰管不在一條直線上，距倉頂圓心距離為半徑的2/3處作為安裝位置。

　要求測量點下方無鐵架等雜物，以免防礙測量
