龍門式數控切割機改造

TS-4A重型龍門式數控切割機



TS-4A龍門式數控切割機（選配海寶系統，北京斯達特系統，上海交達系統等）　

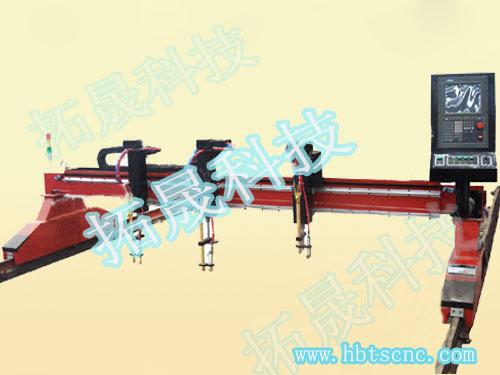

   外形如圖所示。該型切割機為龍門式結構，橫向跨度有3m、4m、5m、6m、8m等多種規格，均采用雙邊驅動，運行穩定，配置好，工作效率高，可用于各種碳鋼、錳鋼、不銹鋼等金屬材料的大、中、小型鋼板下料。還可根據用戶要求配置多把割炬，或配置成異型切割和直條切割兩用切割方式，另可選配電容或等離子自動調高系統。






主要技術參數




  導軌間距　　　　　4000mm　　　　 有效切割寬度　　3200mm
  導軌長度　　　　　12000mm　　　　有效切割長度　  9500mm
  火焰割炬　　　　　1組　　　　　　   火焰切割厚度　　6-200mm
  等離子割炬　　　　1組　　　　　　   等離子切割厚度　視等離子電源而定
  移動精度　　　　　0.01mm/步　　      整機運行速度　  0-3500mm/min
  驅動方式　　　　　雙邊驅動　　　     自動調高行程　　0-230mm






產品主要特點




   1. 橫梁：采用方管對焊結構，具有剛性好，精度高，自重輕，慣量小的特點。所有焊接件均振動時效去應力處理，有效的防止了結構變形；
  2. 縱、橫向驅動：均采用精密齒輪齒條（7級精度）傳動。橫向?qū)к壊捎门_灣進口的直線導軌，縱向?qū)к壥怯删芗庸さ奶刭|(zhì)鋼軌制成，保證了切割機的運行平穩，精度高，且經久耐用，清潔美觀；減速采用行星齒輪減速器，可以非常的保證運動的精度和平衡度；
  3. 縱向驅動架（端架）：兩端裝有水平導向輪，可調整驅動架底部偏心輪對導軌的壓緊程度，使整機在運動中保持穩定的導向。裝有除塵器，隨時刮掃積聚在導軌表面的雜物；導軌采用磨床加工，表面可當鏡子照。
  4. 驅動系統為進口驅動，根據用戶需要可選用*產品——進口日本交流伺服驅動/國產伺服驅動，使整機更加運行平穩，速度變速范圍更寬，加速時間短；
  5. 升降體采用鋁合金結構體，升降導向采用直線導軌，升降提升采用滾珠絲杠提升；
  6. 簡單易用的自動編程系統,使數控編程不再復雜,輕而易舉；



主要技術指標






  1. 切割形狀：　可編程切割直線和圓弧構成的任意平面形狀鋼板零件；
  2. 切割精度：　國家標準JB/T10045.3-99；
  3. 切割寬度：　4m、5m、6m等多種規格可選；
  4. 軌道長度：　標配6米，還可根據用戶要求定制加長3m/節；
  5. 驅動方式：　雙邊驅動；
  6. 割炬配置：　標配1把，可選配火焰或者等離子割炬，還可根據用戶需求進行定制；
  7. 切割厚度：　火焰可切割200mm，等離子切割厚度視所選電源大小而定；
  8. 點火調高：　自動點火、電動調高，根據用戶要求可選配電容式或弧壓式自動調高；
  9. 數控系統：　美資斯達特（上海交達或美國海寶）
 10. 數控編程： 基于AutoCAD的全自動圖形化編程軟件；
 11. 切割氣體： 氧氣+或丙烷；
