| 產品特點 | 1、試驗系統結構設計合理，GB/T 2423.1-2001、GB/T 2423.2-2001、GB/T 2423.22-2001、GJB 150.3-2001 2、該試驗箱主要功能元器件均采用名 牌配置（含金量高）、技術原理可靠、噪音與節能得到控制——其性能可替代國外同類產品。 3、整機制冷系統采用PID演算控制,不需加配發熱管消耗額外功率，省電高達35% 4、設備具有良好的操作性、維護性、良好的溫度穩定性及性、良好的安全性能、不污染環境及危害人身健康。 |
| 應用領域 | 用來測試材料結構或復合材料，在瞬間下經極高溫及低溫的連續環境下所能忍受的程度，藉以在最短時間內試驗其熱脹冷縮所引起的化學變化或物理傷害。適合電子、車輛、金屬、化學、建材、通訊組件、國防工業、航天工業、電子芯片IC、IT、等物理性變化的測試之用。 |

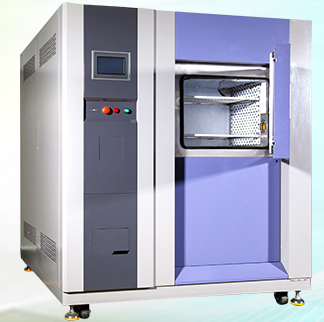

| 產品名稱 | 冷熱沖擊試驗箱 |
| 產品型號 | DECF-50（風冷式）-40度 |
| 試樣限制 | 本試驗設備禁止： 易燃、易爆、易揮發性物質試樣的試驗或儲存 腐蝕性物質試樣的試驗或儲存 生物試樣的試驗或儲存 強電磁發射源試樣的試驗或儲存 放射性物質試樣的試驗或儲存 劇 毒物質試樣的試驗或儲存 試驗或儲存過程中可能產生易燃、、揮發、劇 毒、腐蝕及放射性物質的試樣的試驗或儲存 |
| 冷熱沖擊試驗箱容積、尺寸和重量 |
| 標稱內容積 | (50L ) |
| 內箱尺寸 | W(300 )mm × H(400 )mm × D(400 )mm |
| 外箱尺寸 | W(1120 )mm × H(1800 )mm × D(1850 )mm |
| 重 量 | (7500 )KG |
| 冷熱沖擊試驗箱性能 |
| 測試環境條件 | 環境溫度為+5~+28℃、相對濕度≤85%、試驗箱內無試樣條件下 |
| 測試方法 | GB/T 2423.1-2001、GB/T 2423.2-2001、GB/T 2423.22-2001、GJB 150.3-2001 |
| 高低溫區溫度范圍 | 1.高溫區部分：60℃~200℃ 2.低溫區部分：-10℃~-55℃ 3.測試區部分：180℃~-40℃ |
| 溫度測試范圍 | 1.高溫：60℃~180℃ 2.低溫：-10℃~-55℃ |
| 高低溫轉換時間 | ≤10S |
| 高低溫恢復時間 | 3~5min（非線性空載下） |
| 控制精度 | 溫度：±0.2℃ （指控制器設定值和控制器實測值之差） |
| 溫度波動度 | ≤0.5℃（溫度波動度為中心點實測溫度和溫度之差的一半） |
| 溫度誤差 | ≤±1℃（工作室溫度控制器顯示值的平均溫度減去中心點實測的平均溫度） |
| 溫度均勻度 | ≤±2℃溫度均勻度為每次測試中實測溫度和溫度之差的算術平均值） |
| 預熱區升溫速度 | ≥3℃/min（非線性） |
| 預冷區降溫速度 | ≥2℃/min（非線性） |
| 工作噪音 | A聲級≤70dB(A) (在環溫25℃，回聲少的隔音室內測得；采用A計權，測試8個點的平均值；各測試點水平離噪音源1米、高度離地面1米) |
| 滿足試驗方法 | GB/T2423.1-2008(IEC60068-2-1:2007) 低溫試驗方法 Ab GB/T2423.2-2008(IEC60068-2-2:2007) 高溫試驗方法Bb GB2423.22-87溫度變化試驗方法 GJB150.5-86溫度沖擊試驗 GJB360.7-87溫度沖擊試驗 GJB367.2-87溫度沖擊試驗 （每立方米負載不大于35kg/m3鋼的熱容量，濕熱試驗時無有源濕、熱負載） |
| 冷熱沖擊試驗箱結構特征 |
| 箱體結構 | 三箱式：預熱區、預冷區、測試區（客戶使用區） |
| 保溫圍護結構 | 1.外壁材料：優質耐熱耐寒不銹鋼板（或彩鋼板加靜電噴涂）厚度1mm 2.內壁材料：優質耐熱耐寒不銹鋼板 厚度1mm 3.箱體保溫材料：硬質聚氨酯泡沫+玻璃纖維 厚度100mm |
| 空氣調節通道 | 1. 采多翼離心式循環風扇，加強軸心加耐高低溫之旋轉葉片鋁合金制成，以達強制對流。 2. FLOW THROW送風方式；水平擴散垂直熱交換弧形循環。 3. 程序自動控制高速氣缸驅動高低溫送風閘門轉換。 |
| 試驗箱標準配置 | 1.移動腳輪：6個 2.固定腳杯：4個（高度可調） 3.樣品架：不銹鋼樣品架2層，掛鉤8個，承重(均布):25kg/層 （箱內樣品累計總承載不超過：60kg） 4.上位機通訊軟件光盤、U盤接口、RS23通訊接口、誤操作硬件鎖定LOCK、通訊線纜1條 5.引線孔（位于箱體左側）：φ50mm 1個（選配項） |
| 門 | 單開鉸鏈門（面對箱體時，左鉸鏈，右把手） |
| 控制面板 | 1.控制器顯示屏 2.U盤接口 3.RS232電腦通訊接口 4.誤操作硬件鎖定LOCK 5.電源開關 6.急停開關 7.狀態指示燈及聲光報警裝置 |
| 機械室 | 制冷機組、接水盤、排水孔 冷凝器、板式換熱器、運風馬達 冷凍系統安全防護裝置（詳見配置清單） |
| 配電控制柜 | IO板、機床變壓器、鎮流器、中間繼電器、時間繼電器、固態繼電器、交流接觸器、熱繼電器、保險絲、欠逆相繼電器、空氣開關 |
| 加熱器 | 1.鎳鉻合金電熱絲式加熱器 2.加熱器控制方式：無觸點等周期脈沖調寬，SSR（固態繼電器） 3.加熱器功率：（15）KW |
| 電源線孔及排水孔 | 電源線孔位于箱體的上方，排水孔位于箱體背后 |
| 冷熱沖擊試驗箱制冷系統 |
| 工作方式 | 采用二元復疊制冷方式 |
| 制冷壓縮機 | 全封閉（半封閉）低噪音活塞式壓縮機(法國泰康+德國比澤爾） |
| 蒸發器 | 外翅片內螺紋管式換熱器（采用優質紫銅加清水鋁膜特殊工藝定制） |
| 冷凝器 | 風冷式：外翅片內螺紋管式換熱器 |
| 節流裝置 | 膨脹閥+毛細管 |
| 除霜裝置 | 程序自動控制除霜周期（可手動控制），采用熱沖霜的控溫原理，PID無極調節壓縮機排氣導入量，節能 |
| 板式熱交換器 | 不銹鋼釬焊板式換熱器 |
| 制冷機控制方式 | 1.控制系統根據試驗條件自動調節制冷機運行節能工況 2.蒸發器制冷量由控制系統驅動電磁閥切換 3.壓縮機回氣冷卻回路 |
| 制 冷 劑 | 4a/（臭氧耗損指數均為0，為復疊式制冷系統采用） |
| 冷熱沖擊試驗箱電氣控制系統 |
| 顯示器 | 韓國5.7英寸，640×480點陣TFT 彩色LCD顯示器 | |
| 運行方式 | 程序方式 |
| 設定方式 | 控制器以中英文菜單（可自由選擇） 觸摸屏方式輸入 |
| 程序容量 | （觸摸式） 1.程序：120組 2.循環數：可無限循環 |
| 設定范圍 | 根據設備的溫度工作范圍調整 |
| 分辨率 | 溫度：0.1℃；時間：1min |
| 輸入 | T型熱電偶 |
| 通訊功能 | U盤接口、RS-232接口、誤操作硬件鎖定LOCK，隨機贈送電腦通訊軟件 |
| 控制方式 | 1.抗積分飽和PID 2.BTC平衡調溫控制方式+DCC智能冷量控制+DEC智能電氣控制 |
| 曲線記錄功能 | 具有帶電池保護的RAM，可保存設備的設定值、采樣值及采樣時刻的時間；記錄時間為180天(當采樣周期為60S時) |
| 附屬功能 | 1.故障報警及原因、代碼處理提示功能 2.斷電保護功能 3.上下限溫度保護功能 4.日歷定時功能(自動啟動及自動停止運行) 5.自診斷功能。 |
| 軟件（用戶提供） | IBM PC兼容機，PⅡ以上CPU，128M以上內存，帶RS-232通訊接口 |
| 溫度測量 | 美國歐米茄T型熱電偶溫度傳感器 |
| 工作原理 | 是利用低溫及高溫蓄冷熱儲存槽，依動作需要打開DAMPER，將儲存槽內之冷熱溫度導入試驗槽內從而達到快速溫度沖擊效果,平衡調溫控制系統（BTC）+ 特殊設計之送風循環系統,以P.I.D.方式控制SSR,使系統之加熱量等于熱損耗量,故能長期穩定的使用。 |
| 冷熱沖擊試驗箱保護裝置 |
| 制冷系統 | 1.壓縮機過熱保護 2.壓縮機過流保護 3.壓縮機高低壓保護 4.壓縮機油壓保護（大型半封閉壓縮機選配） 5.供液溫度超溫保護 6.超高壓泄壓防護 7.風冷式：冷凝風機過熱 |
| 試驗箱 | 1.可調式超溫保護 2.空氣調節通道極限超溫保護 3.風機電機過熱保護 |
| 其它 | 1.緊急停機保護 2.總電源相序和缺相保護 3.過載及短路保護 4.箱體多次開門造成制冷系統故障報警保護 5.空壓機供氣不足報警保護 |
| 冷熱沖擊試驗箱其他配置 |
| 電源線纜 | 五芯（三相四線+保護地線）電纜1條（約4米長） |
| 總電源開關 | NFB斷路器 |
| 運輸 | 試驗箱為整體式，整體運輸 |
| 尺寸 | 運輸尺寸（不含包裝）： “參見外型尺寸” |
| 重量 | 運輸重量（不含包裝）： “參見重量” |
| 使用條件 | 由用戶保證下列各項條件 |
| 安裝場地 | 1.地面平整，通風良好 2.設備周圍無強烈振動 3.設備周圍無強電磁場影響 4.設備周圍無易燃、易爆、腐蝕性物質和粉塵 5.設備周圍留有適當?shù)氖褂眉熬S護空間，如下圖所示： |
| 環境條件 | 1.溫度：5℃～28℃ 2.相對濕度：≤85% 3.氣壓：86kPa～106kPa A：≥30cm B：≥80cm C：≥60cm D: ≥60cm E：≥30cm |
| 供電電源 | 1.電壓范圍：3∮AC（380±38）V 2三相四線+保護地線 3.頻率允許波動范圍：（50±0.5）Hz 4.保護地線接地電阻小于4Ω 5.要求用戶在安裝現場為設備配置相應容量的空氣或動力開關，并且此開關必須是獨立供本設備使用 |
| 電流功耗 | （43）A（28）KW(在環境溫度+25℃、無試樣、運行工況穩定一小時后測試獲得的數據) |
| 其他 | 試驗過程中打開試驗箱的門，會造成箱內的溫、濕度波動；在試驗過程中如果多次打開門或長時間敞開門或試驗樣品散發濕氣，可能會造成制冷系統換熱器結冰而無法正常工作。 |
￥38800.00
