產品概況

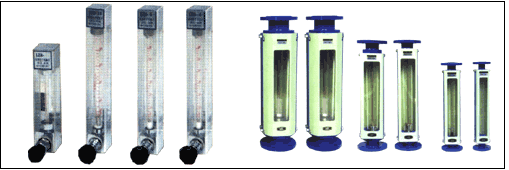

LZB系列玻璃轉子流量計是帶有透明錐形管,直接觀察浮子(轉子)高度的指示式儀表,它在恒壓差條件下利用流通截面的變化來測量非混濁的液體或氣體的流量.它的特點是結構簡單、使用可靠、維修方便、壓力損失小.
儀表廣泛應用于石油、化工、冶金、化纖、染料、造紙、環保設備、醫療設備、食品、制糖、釀造及科學試驗儀器配套設施等。

工作原理:
儀表的主要測量元件為一根小端向下，大端向下的垂直安裝的錐形玻璃管及其在內可以上下移動的浮子，當流體自下而經錐管理，在浮子上下、之間產生差壓，浮子在此差壓作用下上升，當浮子上升的力與浮了所受的重力、浮力及粘性力三者的合力相等時，浮子處于平衡位置。因此，流經儀表的流體流量與浮子的上升高度，即與儀表的流通面積之間存在著一定的比例關系，浮子的位置高度可作為流量量度。
玻璃轉子流量計通徑為Φ4、Φ6、Φ10的是采用軟管連接，通徑Φ15-Φ100的是法蘭連接，其中，Φ25-Φ100帶有導桿。

通徑	型號	流量范圍		度等級	耐壓（MPa）	允許被測介質狀況		備注
		液體（升/小時）	氣體（升/小時）			溫度（℃）	壓力（MPa）
4	LZB-4	1-10 1.6-16 2.5-25	16-160 25-250 40-400	2.5	≤1.5	-20～+120	≤1
6	LZB-6	2.5-25 4-40 6-60	40-400 60-600 100-1000
10	LZB-10	6-60 10-100 16-160	100-1000 160-1600 250-2500
15	LZB-15	16-160 25-250 40-400	250-2500 400-4000 600-6000	1.5 2.5	≤0.9		≤0.6
25	LZB-25	40-400 60-600 100-1000	1000-10000 1600-16000 2500-25000					帶導 桿
40	LZB-40	160-1600 250-2500	4000-40000 6000-60000		≤0.6		≤0.4
50	LZB-50	400-4000 600-6000	1000-10000 16000-160000
80	LZB-80	1000-10000 1600-16000	5000-250000 80000-400000
100	LZB-100	5000-25000 8000-40000	120000-600000 200000-1000000

結構及特點

LZB系列玻璃轉子流量計的產品結構，主要由測量元件和支撐板連接組合而成，根據流量大小，基本分成兩種：
1： LZB-1，6，10（見圖A）針閥可用來調節通過儀表流量大小，對外接元件為流出嘴1和流出嘴10，支板6上有兩個螺孔作為儀表固定用。

型號	A	B	C	D	E(正面)
LZB-4	170	208	238	Φ9	37.5℃ 33
LZB-6	170	208	238	Φ9	37.5℃ 33
LZB-10	170	208	238	Φ12	37.5℃ 40

1：流出嘴 2：上基座 3：上壓緊帽 4：錐形玻璃管 5：有機罩殼 6：支承板
7：浮子 8：下壓緊帽 9：下基座 10：流入嘴 11：針型閥

2：LZB-15-100(見圖B）此儀表口徑完全相似，是用法蘭基座1，用左右兩塊支板7，把7與錐管連接起來，以壓蓋6密封，基座1上的法外連接。Φ25-Φ100中間加有導桿，浮子便可穩定在導桿上下滑動。

型號	A	B	C	D	E
LZB-15	Φ95	Φ62	470±2.5	Φ15	4-Φ14
LZB-25	Φ115	Φ85	470±2.5	Φ25	4-Φ14
LZB-40	Φ145	Φ110	470±2.5	Φ40	4-Φ18
LZB-50	Φ160	Φ125	570±3	Φ50	4-Φ18
LZB-80	Φ185	Φ150	660±3.5	Φ80	4-Φ18
LZB-100	Φ205	Φ170	660±3.5	Φ100	4-Φ18
