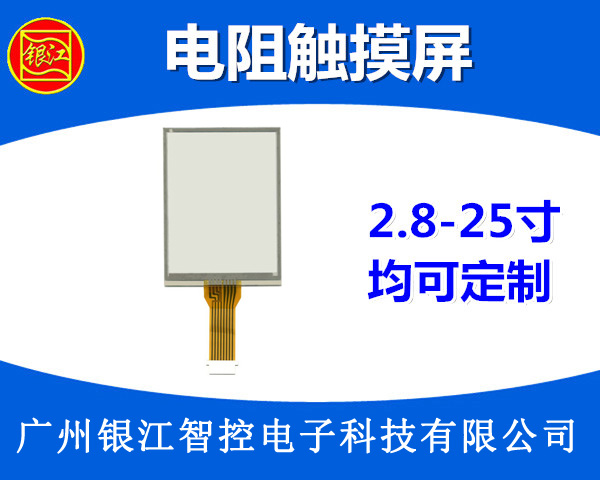

電阻屏多點_蓬江電阻屏_電阻觸摸屏廠家定制 深圳觸摸屏廠家現貨供應多點電阻屏

廣州銀江智控觸摸屏廠--東莞3.5寸電阻觸摸屏供應商

電阻觸摸屏技術參數

屏幕結構：ITO Film與ITO Glass貼合，中間以DOT點進行隔離

連接器：間距為2.54mm插座，標準AMP87499-9

觸摸介質：手指、戴手套的手、筆、卡等

屏幕厚度：1mm-5mm

屏幕尺寸：2.8英寸-22寸

分辨率：4096x4096

響應時間：少于8毫秒（手指輸入）

觸摸力度：15-40gr使用硬度為600直徑為16mm硅脂狀物

轉換速度：小于20ms

位置精度：標準偏差小于2毫米

M觸摸密度：觸摸分辨率4096x4096觸摸點

屏幕誤差：小于1.5%

供應電壓：DC+5V

屏幕電阻：200Ω-50Ω（between X1-X2）；200Ω～500Ω（between Y1-Y2)

絕緣電阻：大于20MΩ在DC25V

靜電保護：可以承受隨意分布在屏幕表面15千伏電壓的20次排放（per IEC 801-2;150pF and 150Ω）

透光率：75-85%（波長為550納米時）

工作溫度：-20℃-70℃

儲存溫度：-25℃-80℃

抗破壞性：3-12mm特殊工藝完全鋼化的光學玻璃為基材。使用1*在130cm高度使其自由落至玻璃中心點而玻璃不破損。

密封特性：高度密封材料將濾光裝置、框體和鋼化玻璃緊密密合，防止液體滲漏；

工作溫度：-20度至70度

儲存溫度：-40度至85度

工作濕度：90%RH在40℃（無結露）

儲存濕度：90%RH在40℃（無結露）

密封性：符合NEMA4和IP65標準

高溫存儲：80℃測試240小時

低溫存儲：-25℃測試240小時

耐久性能：莫氏硬度3H（按照ATSM D3363標準）

使用壽命：?jiǎn)吸c(diǎn)觸摸大于3500萬次

廣州銀江智控觸摸屏廠--東莞3.5寸電阻觸摸屏供應商

廣州銀江智控觸摸屏廠--7寸工控觸摸屏四線電阻觸摸板

四線電阻觸摸屏測得的電壓通常由ADC轉化為數字信號，再進行簡單處理就可以做為坐標判斷觸點的實際位置。 四線電阻式觸摸屏除了可以得到觸點的X/Y坐標，還可以測得觸點的壓力，這是因?yàn)閠op layer施壓后，上下層ITO發生接觸，在觸點上實際是有電阻存在的，壓力越大，接觸越充分，電阻越小，通過測量這個電阻的大小 可以量化壓力大小。

廣州銀江智控觸摸屏廠--7寸工控觸摸屏四線電阻觸摸板

電阻觸摸屏的工作原理主要是通過壓力感應原理來實現對屏幕內容的操作和控制的，這種觸摸屏屏體部分是一塊與顯示器表面非常配合的多層復合薄膜，其中層為玻璃或有機玻璃底層，第二層為隔層，第三層為多元樹脂表層，表面還涂有一層透明的導電層，上面再蓋有一層外表面經硬化處理、光滑防刮的塑料層。在多元脂表層表面的傳導層及玻璃層感應器是被許多微小的隔層所分隔電流通過表層，電阻屏多點，輕觸表層壓下時，接觸到底層，控制器同時從四個角讀出相稱的電流及計算手指位置的距離。這種觸摸屏利用兩層高透明的導電層組成觸摸屏，電阻屏多點，兩層之間距離僅為2.5微米。當手指觸摸屏幕時，平常相互絕緣的兩層導電層就在觸摸點位置有了一個接觸，因其中一面導電層接通Y軸方向的5V均勻電壓場，使得偵測層的電壓由零變?yōu)榉橇?，控制器偵測到這個接通后，進行A/D轉換，并將得到的電壓值與5V相比，電阻屏多點，即可得觸摸點的Y軸坐標，蓬江電阻屏，同理得出X軸的坐標，這就是所有電阻技術觸摸屏共同的最基本原理。

廣州銀江智控觸摸屏專業批發17寸四線電阻觸摸屏

觸摸屏的制造工藝，在很多地方與液晶顯示面板的制造工藝相似。都是 兩個相對的基板上形成透明電極，然后在透明電極上印制功能材料，形成圖 案，再將上下基板貼合，轉移到最后工藝。觸摸屏廠商多數是直接購買已經形成透明電極的基板，應用到本公司的制造工藝中，投人的下玻璃基板主要是 液晶顯示面板中第二代的尺寸370_ x 470mm或者400mm x 500mm;上薄 膜基板直接購買650mm或1000mm左右的卷狀薄膜，然后將其按適當?shù)某?寸進行切割后投人到后續的制造工藝中。

廣州銀江智控觸摸屏專業批發17寸四線電阻觸摸屏

透明電極的圖案制作方法與液晶顯示面板不同。液晶顯示面板利用光刻 的辦法形成透明電極圖案，需要感光性好的樹脂材料和造價高昂的曝光、顯 影設備。

觸摸屏制作透明電極主要有以下幾種方法：

① 在需要產品的透明電極的位置上印刷感光材料，將其作為掩模板，刻 蝕掉不需要的透明電極部分。

② 在不需要透明電極的位置印刷絕緣膜。

③ 用激光設計并制作透明電極。
