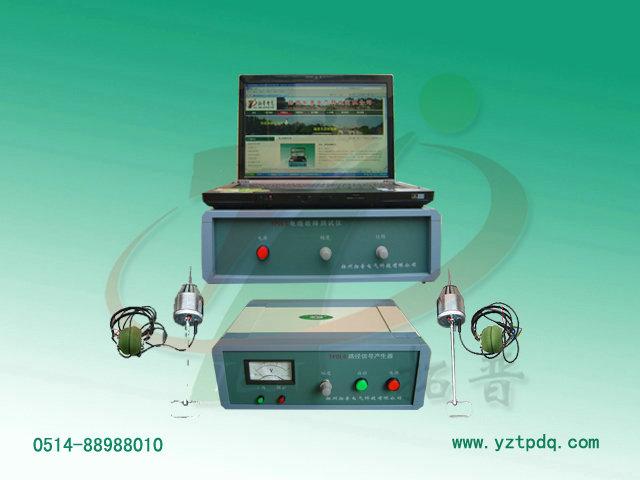

供應上海電纜故障定位儀

產品簡介
   電纜故障定位儀配備了的集成電路和放大器。在聲音通道上的過濾裝置限度地去除干擾噪音，同時增強電弧產生的聲音。液晶顯示屏可同時顯示聲音脈沖和磁脈沖以及故障點距探頭測試點的距離。
   電纜故障定位儀中粗測電纜故障距離是很容易的。如果用電纜故障測試儀主機來粗測的話，一般只要數分鐘便可測出電纜故障點至測試端的粗略距離，而且粗測誤差一般不會超過10米。因此，粗測電纜故障距離已不是尋測電纜故障的主要矛盾。大量電纜故障測試實踐證明：電纜故障定點方面的問題已成為快速尋測電纜故障的主要矛盾。即具體電纜故障定點則是電纜測試中的最為關鍵的一步，現在越來越多的使用交聯電纜，而交聯電纜的故障大部分為封閉故障，電纜故障點的放電聲往往在十幾米甚至幾十米都有幾乎一樣大的響聲，這給電纜故障點定點帶來了很大的困難，靠傳統的聽聲法及機械表頭擺動來判斷電纜故障點顯然已滿足不了電纜故障測試要求。另外在實際電纜故障定點中，由于電纜故障測試人遠離測試端，當尚未聽到由電纜故障點傳出的地震波時，心情往往會急燥起來，甚至?xí)岩筛邏悍烹娫O(shè)備沒有工作。有時在有脈沖聲源的干擾背景中往往需要知道自己聽到的聲波是否與高壓放電設備的放電周期同步，否則就無法作出最后的判斷。
   正是為了解決上述問題，我們研制了電纜故障智能定位儀。通過聲學、電磁學、電子信號處理、電子對消理論等方法對電纜故障定點的儀器。應用高壓沖擊放電器在電纜故障處產生電弧，電弧的沖擊波由地面的探頭采集到，先采用聲頻和視頻的方法放大，然后通過電磁脈沖（MP）和聲頻脈沖（AP）之間的時間間隔，由CPU計算出距離。根據距離的變化就可以找到電纜上的故障點。
  電纜故障定位儀可同步接受電纜故障點放電時產生的聲波和電磁波，經CPU處理并由液晶屏顯示出探頭測試點到故障點的距離及聲波和電磁波的具體情況。
功能特點
1、加強的聲磁同步定點法：
   聲磁同步接收，抗干擾能力強。
   聲音波形顯示，對信號和噪聲的非常容易區分，進一步增強抗干擾能力。
   光標測量聲磁延時，可以很容易的得知距離故障點的遠近。
   雙傳感器配置，雙波形顯示，可以很方便的得知故障點方向。
   雙傳感器均配有獨立聽聲通道，可以實現隔一定距離的兩點探測，最多可以三人同時聽聲，進一步提率。
   配傳感器防風罩，用于防止大風的干擾，效果明顯。
   脈沖磁場波形顯示，方便對電磁同步信號的確認，同時可以根據磁場波形的初始極性，進行路徑判斷。
2、內置鎳氫電池，提供可靠的充電方式。充電電池和干電池可以互換使用，更換方便。即使電池失效也可以很方便的更換，不必返修，而且利于在未及時充電情況下的緊急使用。
3、低功耗，工作時間長：使用充滿電的鎳氫電池或高能量堿性電池，儀器能連續工作7小時以上。
4、自動關機功能：儀器在30分鐘內沒有任何操作時，將自動關機，以減少電量消耗；當電池欠壓時，儀器也將自動關機，以保護電池。
5、堅固機殼，質輕便攜。

技術指標
1.工作模式：單、雙聲磁同步定點。
2.脈沖磁場同步通道增益：0－95dB可調。
3.聲音通道增益：0－95dB可調。
4.電源：標配AA（5號）鎳氫電池6節，容量2200m；可以換用干電池或民用鎳氫電池。
5.電池供電時間：使用充滿電的標配鎳氫電池或新的高容量堿性電池，可以連續使用7小時以上；開背光時使用時間縮短，實際使用時間與開背光的時間有關。
6.充電器：輸入AC220V，50Hz,充電電流300mA,充電時間10小時。
7.體積：主機：225mm×100mm×115mm
  點傳感器：Φ85mm×125mm
  聲磁同步傳感器：Φ115mm×80mm
8.質量：主機：0.75kg
  點傳感器：   kg
  聲磁同步傳感器：   kg
9.使用條件：溫度:-10℃－40℃，濕度5-90％RH，海拔<4500m。
