詳細信息(供應內刷式全自動過濾器,全自動過濾器)

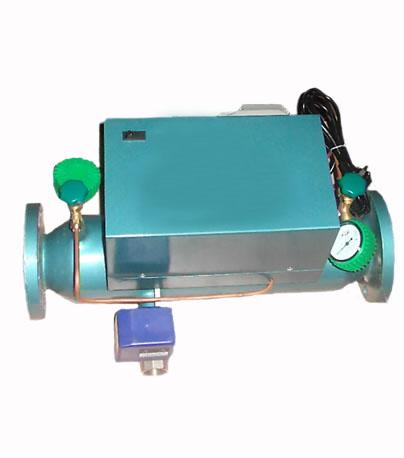

內刷式全自動過濾器
一.產品功能
專業去除水中的各種粘性物質、膠粒、泥砂及其它機械雜質,確保系統設備的安全可靠運行。

二.適用范圍
1.適用于各種工業冷卻水系統、工藝水系統及回注水系統等,特別是二十四小時連續運行的不停機系統。
2.適用于輪胎、化工、煉油及采油行業等。

三.產品特點
1.對水中的各種粘性物質、膠粒及泥砂等具有非常好的過濾效果。
2.鋼刷強度高、可刷范圍大、自動化程度高,完全免人工清洗。
3.獨特的二級過濾結構(兩級內刷),對水中各類大小不同的雜質的過濾十分。
4.不需停機反洗,在過濾的同時實現在線反沖洗。
5.過濾體采用楔形不銹鋼(SUS304)條焊接而成,強度高不易形變,  使用壽命長達15年之久。

四.技術參數
1.處理效果
①.過濾精度:可達到50μm,可根據用戶需求選擇;
②.過濾效率:99%;
③.壓力損失:≤0.015MPa。
2.工作環境參數
①.工作壓力:≤1.6MPa;
②.系統壓力:≥0.3MPa;
③.工作電壓:220v±10%/50Hz;
④.工作溫度:-25℃—+95℃;
⑤.工作環境溫度:-25℃—+50℃;
⑥.相對濕度:<95%(溫度25℃時)。

五.工作原理
內刷式全自動過濾器采用國產優質無縫鋼管及法蘭焊接而成,機內分為粗濾和細濾兩個大腔;設有過濾網、排污組件、液力馬達和排污管等機構。
該機屬于管道式精細過濾機,立式臥式均可安裝。過濾系統分為二級,級為粗濾,篩孔直徑0.8mm,第二級細濾,篩孔直徑0.3mm。
    原液從進水口進入過濾器,經粗濾網外側進入過濾網,粒徑大于0.8mm的污物被攔截在粗濾腔內過濾網以外的空間,等待排污;此時過濾網內液體再由細濾網內流向網外,同時直徑大于0.3mm污物被留在網內或粘附在細網內壁;截留和吸附在機內的雜物超過一定量,勢必造成過水面積減小,從而壓差增加,當壓差達到設定值時(可通過人機界面調整相關參數),PLC啟動排污程序,既打開電動排污閥,在相對負壓的作用下,液力馬達驅動刷頭沿網內(外)壁移動,將存留和粘附在機內的雜物刷起,并通過允吸口、排污支管進入排污主管,再經由液力馬達流向機外;排污時間結束后,電動蝶閥關閉,液力馬達失去動力停止,排污結束。
該設備的排污系統由液力馬達、排污主管、排污支管、刷座暨允吸口組成。


④ 進水口法蘭DN450       ⑤ 罐體連接法蘭DN800
   ⑥ 液力馬達支架           ⑦ 排污閥
⑧ 過濾網支架             ⑨ 排污管支架
⑩ 出水口法蘭


⑾ 排污口     ⑿ 液力馬達       ⒀ 排污支管
⒁ 排污主管   ⒂ 刷座暨允吸口
六.規格型號及外型尺寸
1.外型尺寸圖



2.規格型號一覽表

內刷式全自動過濾器規格型號一覽表
型 號 進出水管徑 (mm) 處理流量 (m3/h) 功率 (W) 外型尺寸 重量 (Kg)
罐體直徑 Φ 排污口徑Φ1 H H1 L L1
QC-NSL/1.0-50 50 1~19 180 200 25 350 210 575 475 23
QC-NSL/1.0-65 65 19~28 180 200 25 350 210 575 475 25
QC-NSL/1.0-80 80 28~50 180 200 32 400 232 690 590 32
QC-NSL/1.0-100 100 50~80 180 250 40 460 265 790 630 44
QC-NSL/1.0-125 125 80~125 370 300 40 500 280 870 710 65
QC-NSL/1.0-150 150 125~180 370 350 50 580 300 980 810 89
QC-NSL/1.0-200 200 180~320 370 400 50 650 365 1200 1050 132
QC-NSL/1.0-250 250 320~490 370 450 65 700 392 1400 1200 217
QC-NSL/1.0-300 300 490~710 370 500 65 750 415 1700 1500 242
QC-NSL/1.0-350 350 710~970 550 600 80 860 470 1900 1700 341
QC-NSL/1.0-400 400 970~1260 550 700 80 980 532 2100 1900 572
QC-NSL/1.0-450 450 1260~1590 550 800 100 1150 660 2300 2100 605
QC-NSL/1.0-500 500 1590~1970 550 900 100 1210 705 2600 2300 710
QC-NSL/1.0-600 600 1970~1850 750 1000 125 1320 765 2900 2500 946

3.型號說明

七.選用說明
1.設備選型
      設備選型前,必須明確過濾精度、工作壓力、進出水口方向、排污方式等參數。
2.設備安裝
a.設備不可裝在負壓區;
b.安裝時須注意殼體上的箭頭方向(水平或向下與介質流動方向一致);
c.設置旁通管路,以便在過濾器進行清洗或發生故障時不影響系統的正常運行;
d.周圍管線懸空超過5m時應做鋼架或水泥墩支撐;
e.過濾器與水質處理設備配套使用時,應安裝在水質處理設備進水口之前。
