供應母聯備自投控制器

杭州市母聯備自投控制器廠家

價格： 電議

物流： 暫無物流地址| 買家支付運費

可銷售總量： 0件

手機： 18967142908 郵箱： cwzcz@163.com

傳真： 0571-82695814 地址： 浙江杭州市

在線詢盤聯系廠家：18967142908 0571-82733621

在線詢盤

提交詢盤信息，一呼百應會為您匹配更多優質、合適的供應商！

*采購產品：

信息不能為空！請?zhí)顚懀?/p>

*采購量/單位：

采購量不能為空！

*期望價格：

元

價格不能為空！

*報價截止日期：

截止日期不能為空！

*聯系人：

聯系人不能為空！

*聯系電話：

聯系電話不能為空！

我想要了解：

產品價格更多商品信息

請輸入您要咨詢的問題：

您的聯系方式：

郵箱：

手機：

詳細信息（供應母聯備自投控制器）

品牌	博耐	型號	BQ6
絕緣電壓	AC440（V）	額定電壓	AC240（V）

     母聯控制器主要用于自動控制切換帶母線聯絡斷路器的二路電源的供電系統。可數字顯示兩路三相電壓及斷路器的合閘狀態，不需要適配器，可與任何框架式斷路器配套。

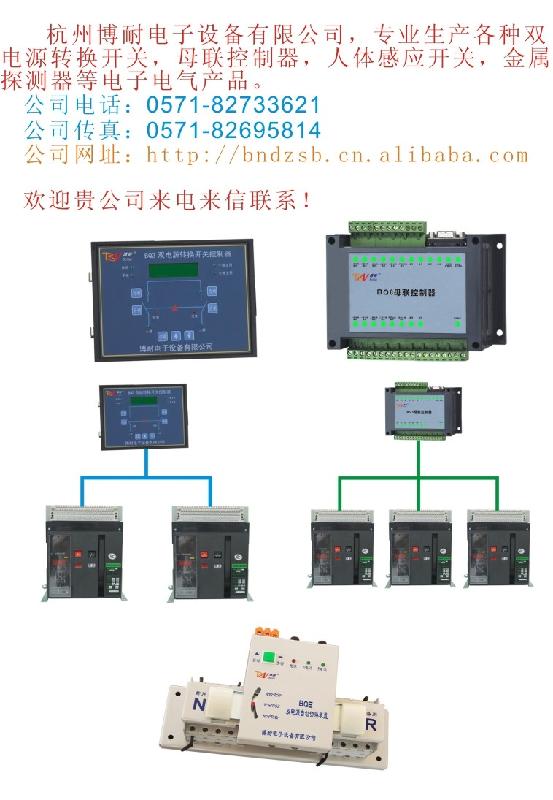

       組成母聯自動轉換開關的有：BQ6A觸摸屏母聯控制器、框架式斷路器等，安裝與連接由客戶完成。
       控制器有2個通信口，COM1和COM2 為RS485接口，COM1接后臺電腦，COM2接觸摸屏。帶有5路開關量輸入，6路繼電器輸出。輸入開關量采用光電隔離，輸出采用光電、繼電器雙重隔離，通信口RS485 帶有ESD±15KV 保護。元器件采用貼片，體積小，插接端子臺，安裝維護方便。

主要參數
1)輸入電源：DC85V-DC300V/AC85-AC265V
2)電源效率：>85%(滿載)
3)輸入功率：30W
4)不帶擴展模塊功耗：<10W
5)隔離電壓：2500VDC
6)短路保護：有
7)繼電器輸出：AC250V/3A DC24V/10A
8）波特率：1200，2400，4800，9600，19.2K（可設置）（出廠設置為9600）
9)數據位：8位
功能
運行模式：

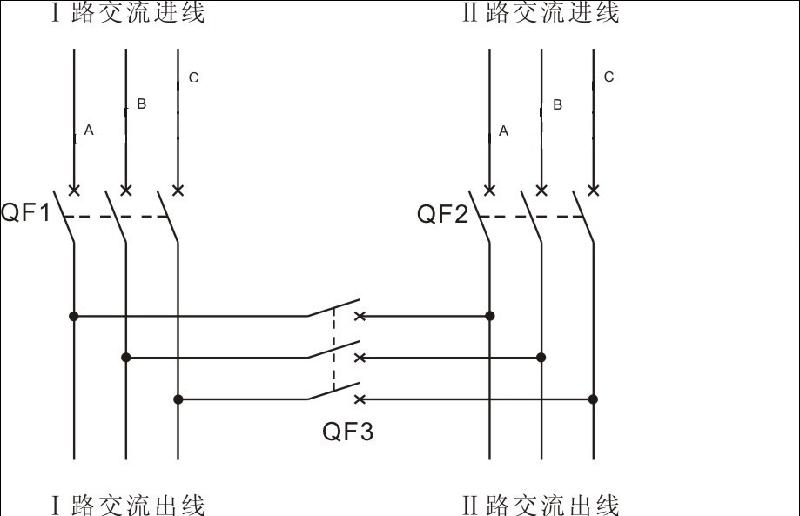

（1）母聯備自投
1.當SB1在常開狀態時，設備工作在停止?fàn)顟B(tài)，執行QF1、QF2、QF3在分閘狀態。
2.當SB1在常閉狀態時，設備工作在自動運行狀態：
◎一路交流電和二路交流電都正常時，則母聯斷路器QF3斷開，斷路器QF1及QF2閉合。
◎一路交流電故障，二路交流電正常時且母聯斷路器QF3處于斷開狀態，則斷路器QF1延時斷開，母聯斷路器QF3在斷路器QF1斷開后延時合，則兩路用電均由二路電源提供。
◎ 當一路交流電恢復正常后，母聯斷路器QF3延時斷開，斷路器QF1在母聯斷路器QF3斷開后延時閉合。
◎二路交流電故障，一路交流電正常時且母聯斷路器QF3處于斷開狀態，則斷路器QF2延時斷開，母聯斷路器QF3在斷路器QF2斷開后延時閉合，則兩路用電均由一路電源提供。
◎ 當二路交流電恢復正常后，母聯斷路器QF3延時斷開，斷路器QF2在母聯斷路器QF3斷開后延時閉合。
（2）進線備自投
1.當SB1在常開狀態時，設備工作在停止?fàn)顟B(tài)，執行QF1、QF2、QF3在分
閘狀態。
2.當SB1在常閉狀態時，設備工作在自動運行狀態：
◎1路交流電和2路交流電都正常時，則斷路器QF2斷開，斷路器QF1及母聯QF3閉合，則兩路用電均由1路電源提供。
◎1路交流電故障，2路交流電正常時，斷路器QF1斷開，斷路器QF2及母聯斷路器QF3閉合，則兩路用電均由2路電源提供。
◎ 當1路交流電恢復正常后，則斷路器QF2斷開，斷路器QF1及母聯QF3合，則兩路用電均由1路電源提供。
◎2路交流電故障，1路交流電正常時，供電方式均維持以上不變。
