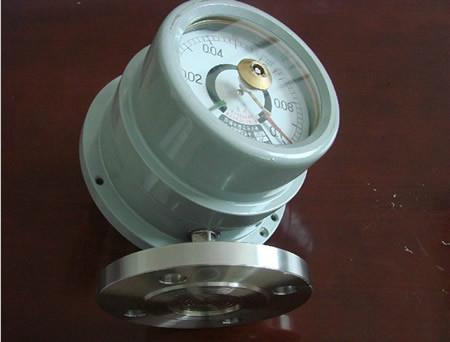

供應防爆電接點壓力表

供應防爆電接點壓力表

防爆電接點壓力表按GB3836.1 83《性環境用防爆電氣設備通用要求》和GB3836.2 83《性環境用防爆電氣設備 隔爆型電氣設備 “d”》的有關規定及相關標準進行設計，并經由的檢驗機構所審批的圖樣和技術文件進行制造。
        儀表的防爆類別為‖類隔爆型B級T4組，其標志Exd‖BT4。
        儀表適宜在有危險的場所內用來測量非結晶、非凝固的性混合物或各種無性的介質壓力。
        儀表經與具有相應防爆性能或采取相應安全措施的電氣器件（如繼電器及接觸器等）配套使用，便能對被控系統實現自動控制和發信（報警）的目的。

■ 結構原理：
儀表由隔爆外殼、測量系統、電接點組、調節裝置和出線盒等組成。
儀表的隔爆外殼具有良好的隔爆性能，因此對在正常工作過程中由于火花或電弧的影響，除了能承受殼體內部的性氣體混合物在一旦引炸時產生的壓力外，并能有效地阻止由此產生的熱能向外順利傳播，而只能在殼體內部沿著隔爆接合面的微小縫隙處緩慢地向外擴散。這時，傳至殼體外部的瞬間溫度已降低到性氣體混合物的燃點溫度以下，故不會導致傳爆。
儀表的工作原理是基于檢測元件（測量系統中的彈簧管）的彈性變形，通過機械傳動使之帶動電接點組中的觸頭產生相應的動作（閉合或斷開）以使控壓系統中的電路得以接通或斷開，從而實現自動控制報警和現場指示的目的。

■ 主要技術指標：
度等級：1.6
標度范圍：0~0.16,0~0.25,0~0.4,0-~0.6,0~1,0~1.6,0~2.5,0~4,0~6,0~10,0~16,0~25,0~40,0~60,-0.1~0.06,-0.1~0.15,-0.1~0.3,-0.1~0.5,-0.1~0.9,-0.1~1.5,-0.1~2.4MPa.
控制方式：上、下限緩行接點開關
工作電壓：DC 220V 或AC 380V
觸頭功率：10VA
工作位置：垂直安裝
使用環境條件：-10～50℃，相對濕度不大于85%，且性混合物應屬于‖B級T4組以下，工作振動和被測介質的急劇脈動應對儀表觸頭的可靠動作無影響。
