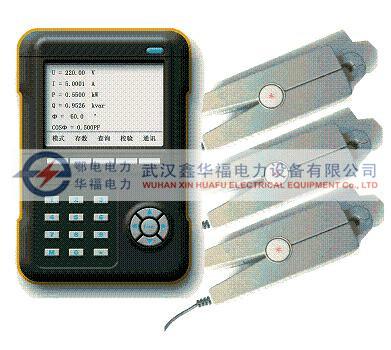

供應ED0605三相鉗形相位伏安表 鑫華福ED0605三相鉗形相位伏安表

產品介紹

    ED0605型三相鉗形相位伏安表應用微處理器技術和數字信號處理技術，以直接交流采樣法實現工頻電參數測量。

主要特點

1.采用3.4寸液晶顯示器，界面顯示清晰直觀；

2.自動判別線路負載特性，并判斷三相三線及三相四線共1008種電能表接線錯誤，指出錯誤位置；

3.測量并顯示三相電壓、電流、相位及六角向量圖；實時測量有功、無功功率、視在功率、頻率及功率因數的分相及總和功率；

4.可通過二次側測量，自動換算成一次側電量參數；

5.配備500A電流鉗可進行電流互感器測量，顯示角差，比差，判別極性；

6.測量結果有向量圖、表格等多種顯示方式，同屏顯示多個參數，測量數據一目了然；

7.雙電源供電：測量端直接供電和高性能鋰電池供電；

8.電源自動節電管理功能，可自動關機或轉入休眠狀態；

9.內置時鐘芯片，可準確記錄、顯示測量時間；

10.小電流1.5mA測量相位,非常適用于新裝用戶投運后無負荷時檢查接狀況；

11.儀器測量精度高，測量范圍寬；

12.支持?jǐn)?shù)據上傳計算機，利用計算機對儀器數據直接進行瀏覽、導出、編輯、打印(A4幅面)、備份等功能，并可導出為標準EXCEL格式文件和生成實驗報告；

13.實現測試結果的瀏覽、查詢功能，中文菜單與直接按鍵相結合，操作易學、易用；

14.內設幫助菜單，便于現場使用操作；

15.鋰電池供電時，儀器可連續工作18-30小時；待機時間≥60小時，充電次數≥500次；

16.內置存儲器，能保存 200 組測量數據，可查閱已保存的數據組及向量圖；

17.人性化設計，防脫落腕帶，以防操作人員失手對儀器造成損壞；

18.采用超小型結構設計，手持式，體積小，重量輕。

技術參數

1、檢測繼電保護二次回路電壓與電流之間相位關系；

2、自動判別線路正反相序；

3、電力線路多參數測量；

4、自動判別電度表接線正確與否；

5、判斷電度表運行快慢，合理收繳電費；

6、感性和容性電路的判別；

7、可配備大電流鉗表做電力線損管理數據采集；

8、檢查變壓器接線組別；

9、電氣設備生產中對電流電壓相位的測量；

10、作為漏電流表使用等；

性能指標

1交流電壓：

量程范圍5V～500V；

最小分辨率不得大于0.001V；

誤差極限≤±0.5%

2交流電流：

量程范圍1.5mA～10A；

最小分辨率不得大于0.1mA；

誤差極限≤±0.5%

3相位測量：

量程范圍0～360°；

最小分辨率不得大于0.1°；

誤差極限：1.5mA-100mA≤±3.0°；100mA-10A≤±0.5°

4頻率測量：

量程范圍45-65Hz；

最小分辨率不得大于0.01Hz；

誤差極限±0.01Hz

5功率測量：

量程范圍(PF=1.0)；

最小分辨率不得大于0.1W；

誤差極限≤±0.5%
