一、概述

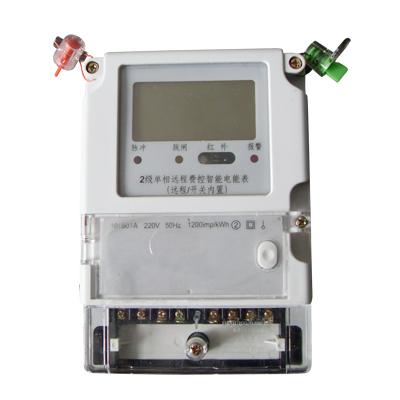

    DDZY866-Z型單相費控智能電能表（有線）（遠程  載波）是本公司研制生產的智能型電能計量產品，適用于額定電壓220V、頻率50Hz的單相交流有功電能的計量。具有獨立的調制式紅外光口和 1 路RS485 通訊口,并配有載波通信模塊標準接口，可選配多家載波通信模塊；通過載波通信或RS485通信，可支持遠程費控功能；該表具有高可靠、高精度、長壽命等優點。它適應電壓范圍寬，且整機出廠后無須調整?？蓮V泛應用于城市、農村或工廠企業單相交流電的計量場合。

引用標準：

GB/T17215.321-2008《交流電測量設備 特殊要求第21部分：靜止式有功電能表（1級和2級）》

GB/T17215.301-2007《多功能電能表 特殊要求》

DL/T 698—1999 《低壓電力用戶集中抄表系統技術條件》

DL/T645-2007《多功能電能表通信協議》

Q/GDW 354—2009 智能電能表功能規范

Q/GDW 355—2009 單相智能電能表型式規范

Q/GDW 364—2009 單相智能電能表技術規范

Q/GDW 365—2009 智能電能表信息交換安全認證技術規范

二、工作原理

被測交流電壓和電流經過高精度采樣后送到電能計量芯片經過一系列數字處理后，轉換成與有功功率成正比的脈沖頻率信號送給微處理器，微處理器將脈沖信號依據時段費率進行分時累加，得到總電量和各費率電量，結果保存到數據存貯器中。微處理器同時完成顯示和與外部進行信息交換的功能，其原理框圖如圖1所示。

新老顧客朋友們，大家好

三、技術特點

1、采用的集成電路和SMT、熱風回流焊、波峰焊工藝設計、制造，質量可靠。

2、電能計量單元和數據處理單元，通信接口單元分別采用三組隔離電源，所有輸出信號均采用光電隔離，提高電磁兼容性能，同時也確保計量單元獨立穩定工作，不受通信接口的影響。

3、寬電壓范圍設計，從154V~265V均能正常工作，同時418V時電表不損壞，提高了電表對工作環境的適應性。

4、微處理器采用內置看門狗設計，確保了CPU可靠正常工作，計量數據采用三重備份。在惡劣干擾下，數據確然無恙。

5、全密封防塵、防水設計，表殼材料具有優良的阻燃和抗腐蝕、抗老化性能。

6、采用具有內置溫度補償功能的硬件時鐘電路，停電用電池供電時溫度補償功能同樣啟動，確保時鐘精度準確。

7、具有載波通信模塊標準接口，可選配不同廠家的載波模塊。

圖1  工作原理框圖

四、規格、型號及主要參數

注：特殊常數可按要求定制。
