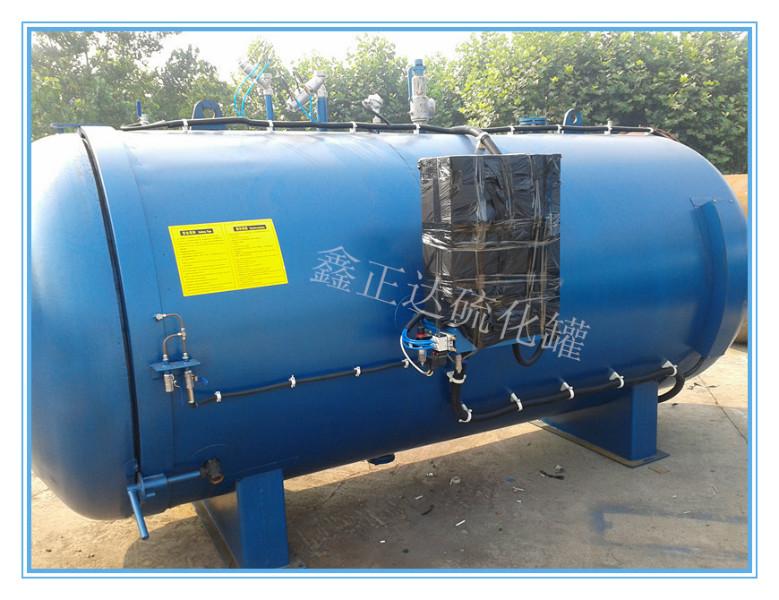

供應電磁加熱硫化罐*

硫化罐采用溫度、壓力、硫化時間自動控制。自動硫化罐是我公司在借簽國內外硫化罐的基礎上，成功研制的一種新型、節能、的硫化設備，設備不需人工操作，在自動工作時達到了的運行效果。比普通硫化罐節能百分之三十，性能穩定可靠。通過多年來客戶使用的反饋情況，其性能明顯優于其他硫化設備的配置。

（一）．產品型號：￠600×22000

電磁硫化罐直徑600mm,直筒長度22000mm，材質Q345R，筒體厚度6mm。設計壓力0.85mpa,設計溫度185℃。

1、加熱方式：電磁加熱水產生蒸汽。電磁加熱技術是一種利用電磁感應原理將電能轉換為熱能的裝置。電磁控制器將220v、50/60HZ的交流電整流變成直流電，再將直流電轉換成為頻率為20-40KHZ的高頻高壓電，高頻電流流過線圈會產生高速變化的交變磁場，當磁場內的磁力線通過導磁性金屬材料是會在金屬體內產生無數的小渦流，是金屬材料本身自行高速發熱，從而達到加熱金屬材料料筒內的東西。此外，料筒外部包裹一定厚度的隔熱保溫材料，這樣就大大減少了熱量的散失,節電率可達40%~75%。由于電磁加熱圈本身并不發熱，因此具有使用壽命長、升溫速率快、無需維修等優點，減少了維修時間，降低了成本。節能方式的熱轉換效率大于96%。根據蒸汽向上擴散原理，電磁加熱水產生的蒸汽由下至上循環擴散，使罐內蒸汽均勻循環，罐內溫度均勻無死角。防止蒸汽擴散不均造成受熱不均，罐內壓力恒定。解決了罐內產品因溫度和壓力不均，而造成的產品質量不一樣。設定工作程序后，控制系統自動進行升溫、保溫、硫化等工作，硫化結束后發出聲光報警提示。（詳見技術圖紙）

2、開門方式：手動快開門方式，使用時，轉動手動轉盤，即可輕松實現罐門的開啟或關閉，只需一人即可輕松完成全部操作步驟。此設計是目前國內進的開門設計方式和理念。選用特制的軸承和配件材料，長時間不變形不損壞，使用安全快捷、操作簡單，省心。停電時正常開關罐門。

3、密封方式：罐門法蘭充氣式硅膠密封圈，工作時通過壓縮空氣自動充氣密封，罐內空氣壓力將密封圈從槽內頂出，只要罐內有壓力，罐門就不會往外漏氣，并且壓力越大密封越好。開門時放氣泄掉密封槽內壓力，密封圈自動退回法蘭封槽內，充氣式密封設計使密封圈磨損，便捷多用，維護簡單方便，密封效果明顯好于其他方式，密封圈使用壽命極長。

4、安全連鎖方式：采用安全連鎖裝置是防止設備在有壓力或帶壓工作時，誤開啟罐門而造成的不安全事故。解決了因工人誤操作和其他原因而帶來的安全隱患。本設備在罐門處設計2套安全連鎖裝置，詳解如下：

（1）、壓力自動安全連鎖：在罐門頂部設置壓力自動連鎖裝置一套，當罐內壓力達到0.01mpa時，懸浮連鎖自動上浮鎖死罐門。只要罐內有壓力就無法開啟罐門，防止工人誤操作帶來的安全危害。

（2）、手動安全連鎖：工作時只有關閉手動連鎖閥門，罐內才能加壓升溫，否則手動連鎖的閥門是跟罐體外部連通的，罐內無法形成壓力。開門時必須先打開手動連鎖閥門，否則不能轉動罐門，無法開啟罐門。確保硫化罐只有在無壓狀態下才能開啟罐門，只要有壓力情況下，即使工人誤操作也打不開開罐門，解決了工人誤操作帶來的安全隱患。

5、溫度控制方式：采用智能數字式溫控儀，通過溫度變送器采集罐內的溫度數據傳輸?shù)娇刂葡?，并在控制箱面板上實時顯視罐內溫度，方便直觀，硫化溫度可根據客戶所需的溫度自由設定（范圍是 1°C—999 °C自調式)。采用電器自動控制系統，使用時，低于設定溫度自動開啟電磁加熱，達到設定溫度自動關閉電源，確保硫化罐內溫度的準確性和穩定性。

（1）、硫化罐設計2個測溫點：1個數顯溫度表，1個溫度變送器，分別在罐內采集溫度數據。使罐內溫度誤差控制在±2。

（2）、溫度數值顯示方便直觀，便于操作人員觀看。

（3）、根據不同產品的硫化工藝，分階段、分時間段升溫、保溫、硫化等程序的設定。可自主設定硫化工藝和程序。

6、壓力控制方式：

（1）、通過壓力傳感器采集罐內壓力數據傳輸?shù)娇刂葡洌O定壓力程序后，硫化罐內壓力通過自動閥門（氣動角座閥）自動控制。低于設定壓力自動補壓,高于設定壓力自動泄壓，使罐內壓力始終保持在設定范圍。

（2）、壓力控制設計旁路手動閥門一套，便于手動操作。

（3）、壓力數值顯示方便直觀。另設圓盤壓力表1套便于操作人員觀察。

（4）、罐體設計2套法蘭開啟式安全閥，達到設計壓力后安全閥自動開啟。

（5）、設計超高壓力自動報警，安全省心。

7、時間控制方式：設定工作程序后，升溫、保溫、硫化時間等自動控制，可設計多套程序和升溫段。硫化恒溫時間自動控制，數字顯視（范圍1分鐘-999分鐘）。根據不同的產品，不同的規格，不同的硫化工藝，由用戶自主操作設定，操作簡單方便，性能穩定可靠。

（電器控制系統）（PLC電腦控制系統）

8、保溫方式：罐體外置保溫，采用1.5mm冷軋板，焊接固定于罐體四周，內置60mm玻璃絲棉。前后封頭采用外置保溫，封頭直徑700mm中間加60mm玻璃絲巖棉，保溫封頭內加固定螺栓，固定玻璃絲棉。確保罐內熱量不揮發不浪費，充分利用熱能，降低使用能耗，節約使用成本。罐內保溫效果好，外部美觀大方，長時間使用不變形，不降低保溫效果，便于運輸。外漆藍色。

9、載物方式：罐內二道軌，采用8#導軌鋼,承載重量大。
