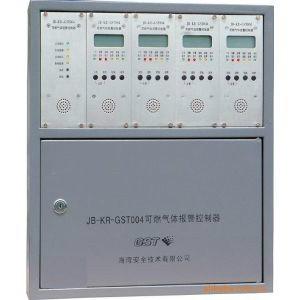

海灣JB-KR-GST004可燃?xì)怏w報警控制器
一、特點:
JB-KR-GST004型可燃?xì)怏w報警控制器用于配接海灣編碼型點型可燃?xì)怏w探測器,構成可燃?xì)怏w監測報警系統,能顯示現場可燃?xì)怏w的濃度,有可燃?xì)怏w濃度超限報警、報警時閉合輸出觸點等功能??刂破鳛榉欠辣?,應安裝在安全區??蓱?yīng)用于制藥、石油化工、油氣儲運(氣站、油庫以及易燃易爆氣體的管道輸送)等行業的廠房、車間、庫房以及實驗室等多種場所監測可燃性氣體的濃度,避免各種災害性事故的發生??刂破鳛榭偩€制、可接16個編碼型可燃?xì)怏w探測器;為室內使用產品??刂破鳚M足GB 16808-2008標準要求。
二、主要技術指標:
(1) 工作電壓:交流AC220V 50Hz
(2) 功耗:監視狀態功耗≤20W;功耗≤120W
(3) 24V電源輸出:2.0A
(4) 電池充電電流:300mA
(5) 容量
l 最多可帶16個編碼型可燃?xì)怏w探測器,其編碼范圍為:1~16;
l 最多可帶32個編碼型聲光警報器,其編碼范圍為:17~48;
l 最多可帶32個編碼型模塊,其編碼范圍為:17~48。
(6) 線制
| 線制 | 連接線 | 距離 | 負載或連接設備 |
| 通信總線24V | ≥1.0 mm2雙絞線 | <0.5km | 總線設備 |
| 電源線DC24V | 1.5~2.0mm2RV線 | <0.5km | 小于2.0A |
| RS-485線 | ≥1.0mm2 雙絞線 或屏蔽線 | <1.2km | 區域或集中控制器 |
| 其它線 | 1.0~2.0mm2RV線 | <0.5km |
|
(7) 使用環境:
溫度:-10℃~50℃
相對濕度≤95%,不結露
(8) 外形尺寸:413mm×330mm×97mm
(9) 防護等級:IP30
三、海灣氣體報警控制器接線端子說明:
其中:
L、G、N:交流220V電源輸入接線端子。
D1、D2/Z2、Z1:DC24V電源和總線信號輸出端子,D2/Z2為其公共端。
F1、F2:故障輸出端子,常閉觸點,有故障時斷開。
C21/C22-C81/C82:輸出端子,常開觸點,報警時閉合;每對端子的輸出邏輯均可編程。
布線要求:
通信總線(Z1,Z2)應選用截面積≥1.0mm2的雙絞線,最長不超過500m。
電源輸出(D1,D2)連接線應選用截面積1.5~2.0mm2 RV線,最長不超過500m。
通訊板上的外接RS485總線連線應選用截面積≥1.0mm2 雙絞線,線長不超過1200m。
其它端子連接線應選用截面積≥1.0mm2 RV線。
交流電源線應采用耐壓750V以上的三芯絕緣線。
JB-KR-GST004機殼接地線宜用4mm2的銅導線,接地電阻應小于4Ω。
