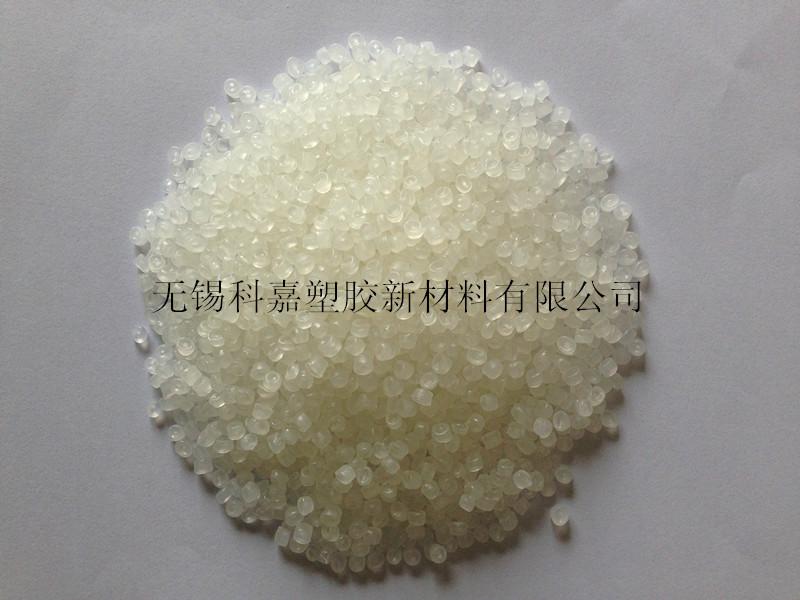

供應(yīng)PPH改性增強增韌防腐耐高溫塑料原料
無錫市增強增韌廠家
郵箱：
手機：
無錫科嘉塑膠新材料有限公司Beta(β)-PPH材料詳細說明
一、 產(chǎn)品特點及其應(yīng)用
Beta(β)-PPH是一種高分子量、低熔指的均聚聚丙烯，由于該材料經(jīng)過β改性，具有均勻細膩的Beta晶型結(jié)構(gòu)，使其不但具有優(yōu)良的耐化學(xué)性、耐高溫性以及良好的抗蠕變性，而且在低溫下還具有優(yōu)異的抗沖擊性。上世紀80年代Beta(β)-PPH材料就應(yīng)用于承壓管道系統(tǒng)，目前使用情況良好。Beta(β)-PPH管道性能特點還包括：優(yōu)良的抗腐蝕性、尤其突出的是耐長期蠕變性和抗應(yīng)力開裂性，優(yōu)異的耐壓性、耐表面磨損性和易焊接性（熔接性）等。
二、產(chǎn)品用途
Beta(β)-PPH可用于承壓管材管件和片材、板材、化工填料、化工工程配件（大型閥門）、過濾板及實心棒材的生產(chǎn)。Beta(β)-PPH管材應(yīng)用于化工管道系統(tǒng)，Beta(β)-PPH片材、板材應(yīng)用于化工儲存罐、化工填料、棒材、酸洗槽，電解槽等系統(tǒng)的制造，并且在電子、藥品、化工、食品、半導(dǎo)體、鋼鐵等工業(yè)領(lǐng)域有著廣泛的應(yīng)用前景。
三、對Beta(β)-PPH管材及其原材料的要求
根據(jù)《PP工業(yè)管道系統(tǒng)的性能和要求》標準ISO15494:2003(E) ，對性能有如下要求：
PP材料性能：
| 性能 | 測試標準 | 測試條件 | 要求 |
| 顏色分散 | ISO13949 |
| ≤3級 |
| 簡支梁沖擊強度 | ISO 179-2 | 23℃、缺口 | ≥7KJ/m2 |
| 熔融流動速率 | ISO1133 | 230℃、2.16kg | 0.18-0.4g/10min |
| 熱穩(wěn)定性試驗 | ISO1167 | 110℃ 、1.9MPa | ≥8760h |
PP管材性能：
| 性能 | 測試標準 | 測試條件 | 要求 |
| 20℃ 靜液壓試驗 | ISO1167 | 21.0 MPa | ≥1h |
| 95℃ 靜液壓試驗 | ISO 1167 | 3.5 MPa | ≥1000h |
| 簡支梁沖擊性能 | ISO179 | 23±2℃ | ≤10 ％失敗 |
| MFR變化 | ISO1133 | 230℃、2.16kg | ≤30 ％ |
| 縱向回縮率 | ISO2505 | 150℃ | ≤2 ％ |
四、Beta(β)-PPH-4100 原材料及其管材性能檢測
| MFR | G/min | GB3682 | 0.35 | |
| 拉伸屈服強度 | MPa |
ISO527 | 29.0 | |
| 拉伸斷裂強度 | 33.0 | |||
| 伸長率 | ％ | 450 | ||
| 項目 | 單位 | 測試方法 | 典型值 | |
| 拉伸彈性模量 | MPa | ISO527 | 1230 | |
| 彎曲強度 | MPa | ISO178 | 25 | |
| 彎曲模量 | 1250 | |||
| CHARPYL缺口沖擊強度 | 23℃ | KJ/m2 | ISO179 | 50 |
| -20℃ | 4.5 | |||
| 熱變形溫度 | ℃ | ISO75 | 101 | |
| 縱向回縮率 | ％ | ISO2505 | 1.2-1.6 | |
PPH4100原材料性能測試：
注：材料中已考慮了管材的熱氧老化性能和光老化性能
Beta(β)-PPH管材性能測試：
注：90℃ 、1.9Mpa，8760小時的熱穩(wěn)定性試驗正在進行中，目前已遠遠超過8760hr。
五、加工工藝條件推薦
要求單螺桿擠出機長徑比大于28，推薦使用長徑比為30以上的單螺桿擠出機；模具為螺旋式或籃式機頭。（Beta(β)-PPH4100在上海金湖單螺桿擠出機上生產(chǎn)φ630管材，加工性能很好，內(nèi)外壁光潔平整，切口細膩）。
擠管工藝條件為：Zone 1 180-190℃
Zone 2 200-220℃
Zone 3 220-230℃
Zone 4 230-240℃
Zone 5 240-250℃
機頭溫度： 240-250℃
熔體溫度： 230-240℃
冷卻水溫度范圍：15-40℃
六、目前Beta(β)-PPH原料的廠家和牌號
目前使用的Beta(β)-PPH廠家有北歐化工的BE60-7032（灰色），無錫科嘉塑膠新材料有限公司自行研發(fā)的4100（本色和灰色）都是較好的Beta(β)-PPH原料。
七、運輸和儲存
該材料在運輸過程中應(yīng)避免受潮、受污染、曝曬；另外應(yīng)儲藏于干燥環(huán)境下，溫度低于50℃并防止紫外線照射；不當(dāng)?shù)膬Υ婵梢砸l(fā)降解、導(dǎo)致異味的產(chǎn)生和顏色的改變，從而使材料的物理性能產(chǎn)生不利的影響，儲存期一般為5年。
八、幾種原料的比較
科嘉Beta(β)-PPH、進口Beta-PPH料、普通共聚性能比較：
| 項目 | 單位 | 測試方法 | 科嘉塑膠Beta(β)-PPH4100 | 進口Beta-PPH | 普通共聚料 | |
| 密度 | g/cm3 | GB/T1033 | 0.906 | 0.905 | 0．90 | |
| MFR | G/min | GB3682 | 0.35 | 0.30 | 1.8 | |
| 拉伸屈服強度 | MPa |
ISO527 | 27.0 | 27.8 | 21.6 | |
| 拉伸斷裂強度 | 32.0 | 36 | 26 | |||
| 伸長率 | ％ | 520 | 500 | 200 | ||
| 拉伸彈性模量 | MPa | ISO527 | 1280 | 1300 | 1300 | |
| CHARPYL缺口沖擊強度 | 23℃ | KJ/m2 | ISO179 | 50 | 55 | NB |
| -20℃ | 4.5 | 5 | 5 | |||
| 熱變形溫度 | ℃ | ISO75 | 98 | 101 | 80 | |
注：普通的PPH原料的缺點是伸長率較低，缺口沖擊強度相差很大，具體比較可以拿檢測報告。
總上所述，Beta(β)-PPH管道性能特點如下
1. 的力學(xué)性能（剛性和韌性）
2. 的抗腐蝕性能
3. 長期高溫耐蠕變性能和耐慢速裂紋擴展的能力
4. 優(yōu)異的耐壓性，耐表面磨損和易焊接性（熔接性）等
標簽： 無錫市增強增韌 無錫市增強增韌廠家
電議
￥14000.00
無錫科嘉塑膠新材料有限公司（銷售）
注冊資金：100萬以下
聯(lián)系人：薛燕東
固話：0510-83752505
移動手機：17712382017
企業(yè)地址：江蘇 無錫市 惠山區(qū)
冶金企業(yè)管道輸送專用pph原料
電議
化工管道級pph原料
電議
pph化工環(huán)保企業(yè)指定用塑料原料...
電議
供應(yīng)用于化工環(huán)保的β-pph化工...
￥13.00
供應(yīng)用于化工防腐的β-pph專用...
￥14000.00
