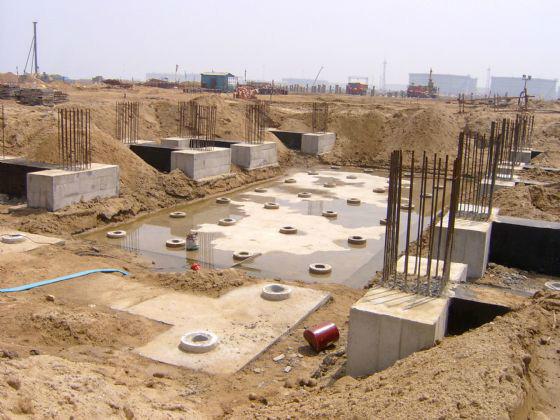

合肥金固鋼結構工程有限公司各類大型新型工業設備安裝和大型鋼結構廠房承建合肥金固鋼構，各類基礎(尤其是設備基礎)的地腳螺栓通常采用預埋地腳螺拴或是預留地腳螺栓孔，這類建筑的基礎預埋螺栓規格多、數量大且施工精度要求較高，個別螺栓預埋一旦產生了較大的偏差將直接影響各類設備的正常安裝和調試。設備的地腳螺栓承擔著全部的設備重量及其運行間的動載荷和自然界的風、雨、雪等載荷，以及地震等的意外載荷，對設備的壽命和運行安全起到非常重要的作用。同時不合格基礎的處理難度相當大，給施工單位帶來不必要的經濟損失，也會耽誤工程進度給工程留下安全隱患，下面結合一些工程實例講述一下大型設備基礎地腳螺栓及預留孔的施工。
施工規范Gb50204-2002混凝土結構工程施工質量驗收規范規定，設備基礎預埋地腳螺栓和預埋地腳螺栓孔及預埋活動地腳螺栓錨板允許偏差如下，
部分設備要求的設備地腳螺栓精度還要高。一般在工程施工中大型設備基礎的地腳螺栓施工都作為關鍵過程進行控制，為了保證施工精度，經濟快捷的完成施工，我們需從以下幾個方面入手。

一、審核土建基礎施工圖和設備安裝基礎圖


圖紙會審是施工前所必須的步驟，審查土建基礎施工圖中有沒有錯誤，位置、標高、尺寸標注等是否存在錯誤，同時要對照設備安裝基礎圖核對基礎尺寸有沒有錯誤，地腳螺栓的位置是否一致，完全無誤后按圖施工。

二、根據工程設備基礎的特點制作預埋地腳螺栓的限位卡具

不同的設備基礎地腳螺栓的設計和布局不同，有直接在地面的:有在框架上的;有直接預埋的:有設置預埋螺栓孔的。應根據不同的特點制定相應的地腳螺栓固定和限位卡具。曹妃甸首鋼京唐鋼鐵聯合有限公司焦化化產區工程的終冷塔、洗苯塔、脫苯塔、蒸氨塔、脫硫塔、接觸塔、吸收塔等為地面基礎，每個塔預埋地腳螺栓為24條M56*1600的螺栓呈環形布置;8臺初冷器基礎平臺高6米，預埋地腳螺栓為48條M56*1800的螺栓呈矩形布置;6臺煤氣鼓風機的基礎平臺高6米，設計為∮100的預埋地腳螺栓孔(通孔)，基礎混凝土厚度不一且超過1米。根據基礎的位置和地腳螺栓布置的特點，制作不同的固定和限位卡具:地面環形布置的預埋地腳螺栓，采用8-10mm厚度鋼板制作成環形法蘭狀限位卡具:高空矩形布置的地腳螺栓，考慮到卡具的強度采用8#-10#槽鋼制作卡具，卡具四角加拉撐加固;鼓風機基礎分為電機、減速機、風機三個部分，預埋地腳螺栓孔的位置比較復雜，預埋螺栓孔套管采用∮114的焊接鋼管制作，風機為轉動、震動設備，其地腳螺栓的安裝非常重要，對基礎地腳螺栓孔的要求非常高，要求預埋螺栓孔的平面中心位置和孔壁的垂直度必須滿足設計要求，因此必須制作高精度的卡具，因為基礎底部在同一平面，在底部用6mm厚鋼板做定位卡具，基礎上面同一平面的地腳螺栓孔做定位卡具，不同定位卡具間再根據相對尺寸進行連接固定。定位卡具的制作:先在平臺上對定位材料進行拼接、滿焊，打磨平焊口，并畫出中心線位置，根據圖紙設計，在定位材料上號出地腳螺栓的準確位置，加工孔，孔的直徑比地腳螺栓直徑大1mm。
卡具制作精度要求:
1、孔的加工精度內徑偏差 ≤0.25mm
2、孔的位置偏差
≤0.25mm
3、平面度
≤0.25mm

三、地腳螺栓的安裝

大型設備的基礎承受全部的載荷，其基礎的設計必然比較堅固，采用高標號混凝土，采用大量的粗的鋼筋，因此一般大型設備基礎的鋼筋比較密集，給地腳螺栓的安裝帶來了較大的難度，為了的安裝地腳螺栓，必須與基礎的綁筋和支模相配合。地腳螺栓下部都設計有錨板，必須在綁筋施工到一定時候將地腳螺栓放入鋼筋籠中相應位置。在施工中必須得考慮到這一點，否則你將無法將帶有錨板的地腳螺栓放入到如此密集的鋼筋籠中。
卡具的固定
搭設可調節獨立支架，支撐和固定卡具，按照圖紙的要求對正卡具上的定位中心線，中心線圈定了，地腳螺栓的定位孔的位置也就確定了，同時利用可調節支架把卡具調平，把卡具和支架固定。
地腳螺栓就位
利用活動小門架和小倒鏈提起地腳螺栓，從卡具定位孔中穿過，擰上螺母，緊到適當?shù)奈恢?，使螺栓基本上整體垂直，頂標高大致在設計標高的同一水平面上。
地腳螺栓的找正
利用水準儀將設備四角的地腳螺栓頂標高找正到設計標高，螺栓標高的調整通過松或是緊地腳螺栓螺母來進行，四角的螺栓找正后，拉水平線，找正其他螺栓的標高。垂直度的找正，一般地腳螺栓下部較重，利用重力能基本上垂直，利用雙股鉛絲從四個垂直方向將螺栓在底部與鋼筋或是腳手架連接，鉸動雙股鉛絲來調整螺栓在四個垂直方向上的移動量，把垂直度控制在1/100以內。目測地腳螺栓在定位孔的中間位置，保證精度的同時也便于拆卸卡具。找正好后用鋼筋在螺栓底部及中間位置和鋼筋籠相連。最后復測所有的螺栓的中心位置、標高和垂直度。經監理驗收合格后，進行下一道工序施工。

四、澆注

澆注前螺栓扣要用膠布纏好保護螺紋，澆注時要有專人看護，落灰口不準對準螺栓，振動棒不準碰到螺栓，砼的澆注標高必須控制好，控制在規范允許的范圍內，同時澆注完后要有專人對地腳螺栓兩側的混凝土進行抹平，因為螺栓兩側是將來設置墊鐵的位置，便于設備的安裝施工，預留地腳螺栓孔兩側的砼抹平尤為重要，便于設備安裝的座漿施工。

五、拆模、驗收

當基礎混凝土達到一定強度后，進行拆模，拆掉卡具，卡具可以重復使用，標出基礎的中心線、基準標高線，進行基礎驗收。
