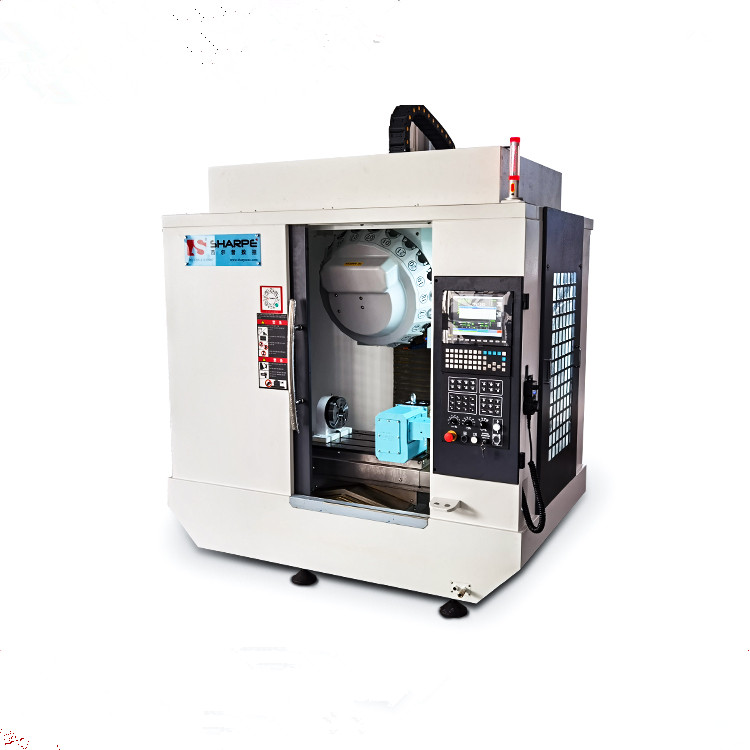

東莞廠家供應鉆攻中心T600

CNC鉆攻機T600

CNC鉆攻機T600

適用范圍：

批量生產加工小型五金零件，可以鉆孔，攻絲，銑切。適合材料銅鋁件，鑄件，一般鋼件。

產品簡介：

T6鉆攻中心是采用目前市場上成熟穩定的臺灣新代22MA數控加工中心系統，并配21把夾臂式刀庫。進給電機采用新代大功率值電機。主軸采用臺灣德九加冷卻系統

機器特性：

        床身結構堅固，能承受高G運動產生的慣量。

        高速靜音螺桿，靜音線軌使熱變位少，精度高。

        直接高速主軸反應快，鉆孔攻牙效果高。

        滾珠絲桿采用預拉形式安裝，三軸48米高速位移，可節省50%非加工時間。

        加高立柱設計，預留安裝第四軸，第五軸空間。

        采用高速防護罩，提高機床的防護與機床壽命。

序號 項 目 單 位 T-600

1 工作臺尺寸 mm 700*420

2 行程 左右（X） mm 600

3 前后（Y） mm 400

4 上下（Z） mm 390

5 工作臺T型槽數-尺寸 mm 3-14-125

6 允許荷重 kg 300

6 主軸鼻端面至工作臺距離 mm 285-635

7 主軸中心至機身端面距離 mm 420

8 主軸轉速 rpm 50-20000

9 主軸錐度 # BT-30

10 主軸功率 kw 7.5

11 X軸快速移動率 mm/min 48000

12 Y軸快速移動率 mm/min 48000

13 Z軸快速移動率 mm/min 48000

14 切削速率 mm/min 1-20000

15 三軸電機功率(X/Y/Z) kw 2.4/2.4/3.9

16 絲桿參數(X/Y/Z) mm 3216/P3

17 線性導軌(X/Y/Z) 　 PMI-MSA30（X/Y） 35mm（Z）

18 刀庫形式 　 臺灣圣杰21把刀臂式

19 控制系統 　 新代22MA

20 重量 Kg 4

21 長度 mm 170

22 刀徑（滿刀/鄰空刀） mm 65/75

23 水箱容量 L 100

24 氣壓需求 Kg/cm? 0.6MPA

25 總耗電功率 kw 14

26 定位精度 mm ±0.01/300

27 重復精度 mm ±0.01

28 負重 Kg 230

29 機械重量（大約） Kg 3500

30 外形尺寸（長×寬×高） mm 1900*2400*2800
