NH310色差儀萬?測試組件測試液體，粉末，膏狀等

功能介紹

萬?測試組件

特點：功能強大，靈敏度高，測量液體試劑、醬狀物、粉末狀目標物的配件

外形尺寸：長X寬X高=190X190X85mm

萬?測試組件使用說明

使用范圍：可用于測試液體試劑、醬狀物（如番茄醬、涂料）、粉末（如咖啡）等。

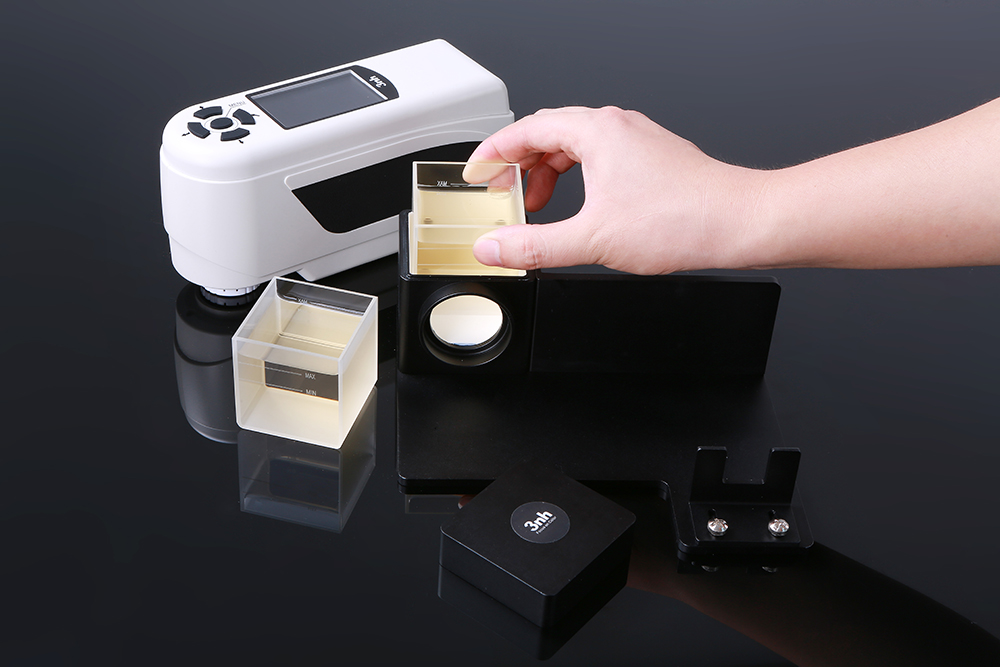

一、 組件結構

如圖 1 中所示，測試組件的結構如下：

（1）基座、（2）基座擋板、（3）方形積分器、（31）方形積分器測量口、（4）比色皿、（5）蓋板、（6）推板、（7）螺絲

圖 1 測試組件結構

二、使用方法

如圖 2，測試組件的使用方法如下：

1、將 NH310 色差儀按照如圖 2 放置好，其中，NH310 的測量端口要與 31 方形積分器測量口對接好，如圖 3 所示，然后將 6 推板頂住 NH310 色差儀，擰緊 7 螺絲，檢查 NH310 色差儀是否松動，如果松動，請務必再次擰緊 7 螺絲。

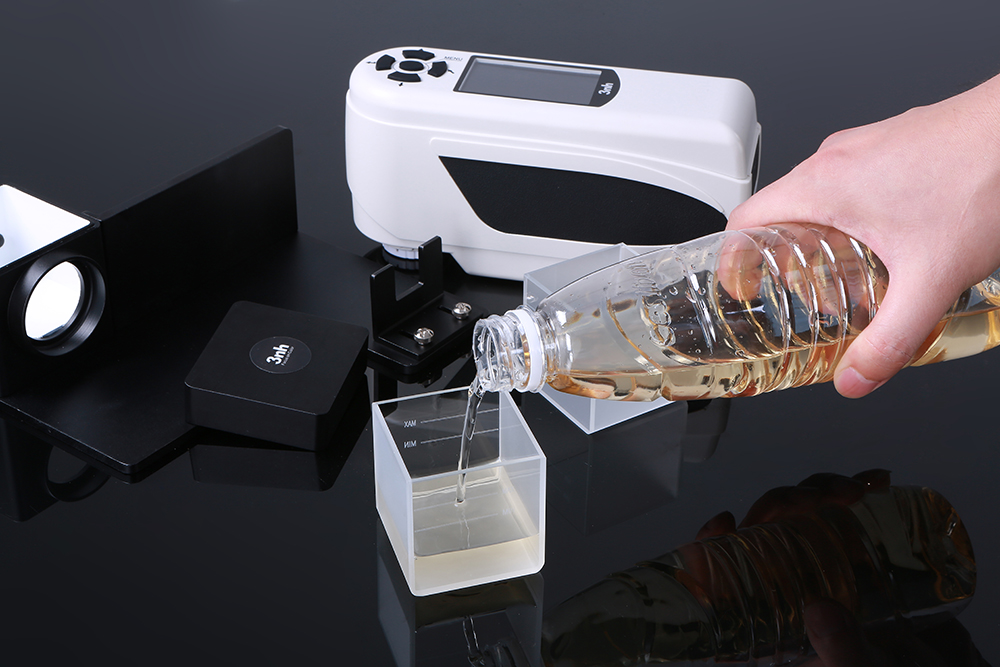

2、將 4 比色皿，裝入 3 方形積分器。4 比色皿有兩個磨砂面，拿 4 比色皿的時候請只接觸這兩個磨砂面；另外，有兩個透明面，上面刻有“MAX”、“MIN”字樣，請將其中一面對著 31 方形積分器測量口，如圖 3 所示；

3、將 4 比色皿裝入 3 方形積分器，蓋上 5 蓋板，5 蓋板上有一個箭頭圖標，3 方形積分器上有一個相同的箭頭圖標，請確保兩個箭頭圖標位置一致。

完成以上步驟后，即可啟動 NH310 色差儀進行測量。

 NH310 色差儀與測試組件的配合

圖 3 NH310 色差儀與萬?測試組件的局部配合

三、注意事項

1、保持 3 方形積分器中的整潔，防止弄臟；萬?測試組件使用完畢后，把 5 蓋板蓋上，保持 3 方形積分器封閉；

2、防止 4 比色皿兩個透明面刮傷、弄臟；

3、裝入 4 比色皿的物體的量務必在“MAX”和“MIN”的劃線之間。
