泰安安太接頭盒扭轉彎曲試驗機18653870002

一．試驗臺功能概述

微機控制扭轉彎曲試驗臺是由加載系統、傳動系統、STC8800數字式數據采集處理系統及計算機測量控制顯示系統等組成，適用于對金屬材料、非金屬材料以及各類構件如傳動軸、半軸、光纜等力學的性能測試。該機采用臥式結構。計算機屏幕顯示，STC8800數字式數據采集控制系統和全數字交流伺服系統組成閉環控制。采用行星擺線針輪減速器傳動，具有加載均勻、穩定、無沖擊現象、數據采集控制準確的特點。

  該機改變試件的安裝方式，可以實現對試件的反復彎曲、反復扭轉試驗。

試驗測試功能：WinXP中文操作平臺，具有變結構PID參數調節功能，實現扭矩、應力、扭轉角度全閉環控制。使用以圖形為界面的視窗式操作系統，可設定顯示屏幕及操作面板；可設定試驗速度及各種控制參數；可實時顯示基本試驗結果（斷裂值、峰值）；可實時顯示試驗過程各種相關參數圖形；可實現系統診斷并顯示診斷結果。試驗機實現分級管理權限。不同的用戶可進入不同的管理界面、分三級用戶管理權限。

整機利用全數字交流伺服控制系統及STC8800數字式數據采集處理系統，光電編碼器采集試樣的扭轉角度。

設計依據：JB/T 9370—1999《扭轉試驗機技術條件》，YD/T 814.1-2004《光纜接頭盒 部分：室外光纜接頭盒》中的 6.4.6彎曲試驗、6.4.7扭轉試驗

【主    機】采用臥式結構，主體結構采用框架結構，以保證整機的剛性。主傳動軸、夾具采用優質鋼材，保證其使用壽命。試樣的安裝、拆卸方便、快捷。夾頭的移動端采用精密重型導軌，使其能自由移動，將試件的軸向拉力減少到最小。在主機操作罩板上刻有左旋 右旋 電源指示 及紅色緊急停機等開關按鈕，在試驗過程中可以手動實現左旋和右旋的操作。如果試驗機在運行過程中有異?，F(xiàn)象或出現緊急情況，立即按下緊急停機按鈕，機器自我保護，停止運轉。處理完所有故障后，按緊急停機指示的方向旋轉，使其彈起，即可進行試驗。

【驅動系統】由全數字交流伺服控制系統驅動。速度調節范圍寬，加載均勻、穩定。

【傳動系統】采用精密行星齒輪減速機傳動，保證傳動的均勻、穩定及傳動精度。試驗空間0～650m范圍內任意手動調節。

【測量顯示系統】采用光電編碼器采集試樣的扭轉角度，高精度對稱性動態轉矩傳感器采集試樣的扭矩。計算機屏幕顯示試樣的扭矩、扭轉角度、扭轉變形以及各類曲線等。

【軟件操作】軟件是基于WinXP操作平臺上開發的中文操作系統。

①控制模式采用智能設置系統，用戶可以根據自己的實際要求編制試驗過程控制方式，自動完成試驗。

② WinXP全中文界面，人機對話方式。試驗的全部操作均借助計算機鍵盤和鼠標，通過計算機鍵盤與鼠標完成，計算機屏幕顯示試驗扭矩T，扭轉角度Φ，各種試驗曲線（扭矩-時間曲線、扭矩-角度曲線、角度-時間曲線等）試驗機工作狀態等。

③曲線坐標的大小可以根據實際的試驗數據進行調整。

④輸出打印各種試驗報表格式（報表格式可以Excel或Word格式輸出）。

⑤符合JB/T9370—1999《扭轉試驗機技術條件》以及YD/T 814.1-2004《光纜接頭盒 部分：室外光纜接頭盒》中的6.4.6彎曲試驗、6.4.7扭轉試驗

⑥能根據用戶要求可隨意編制報告格式并可輸出打印試驗報告。

★    試驗過程可以實現模擬再現。

★    試驗機可以實現連續加載和任何負荷下保持載荷兩種功能。試驗過程中無沖擊和震動，具有良好的讀數穩定性。

★    可以任意多條試驗曲線疊加對比、輸出打印。

★    可以進行數字化調零和標定。

★    試驗數據采用數據庫管理方式，便于查詢和維護。

★    軟件系統的操作可以實現三級用戶管理，安全、方便、快捷。

★     過載保護、過電流、過電壓保護、超速保護等。

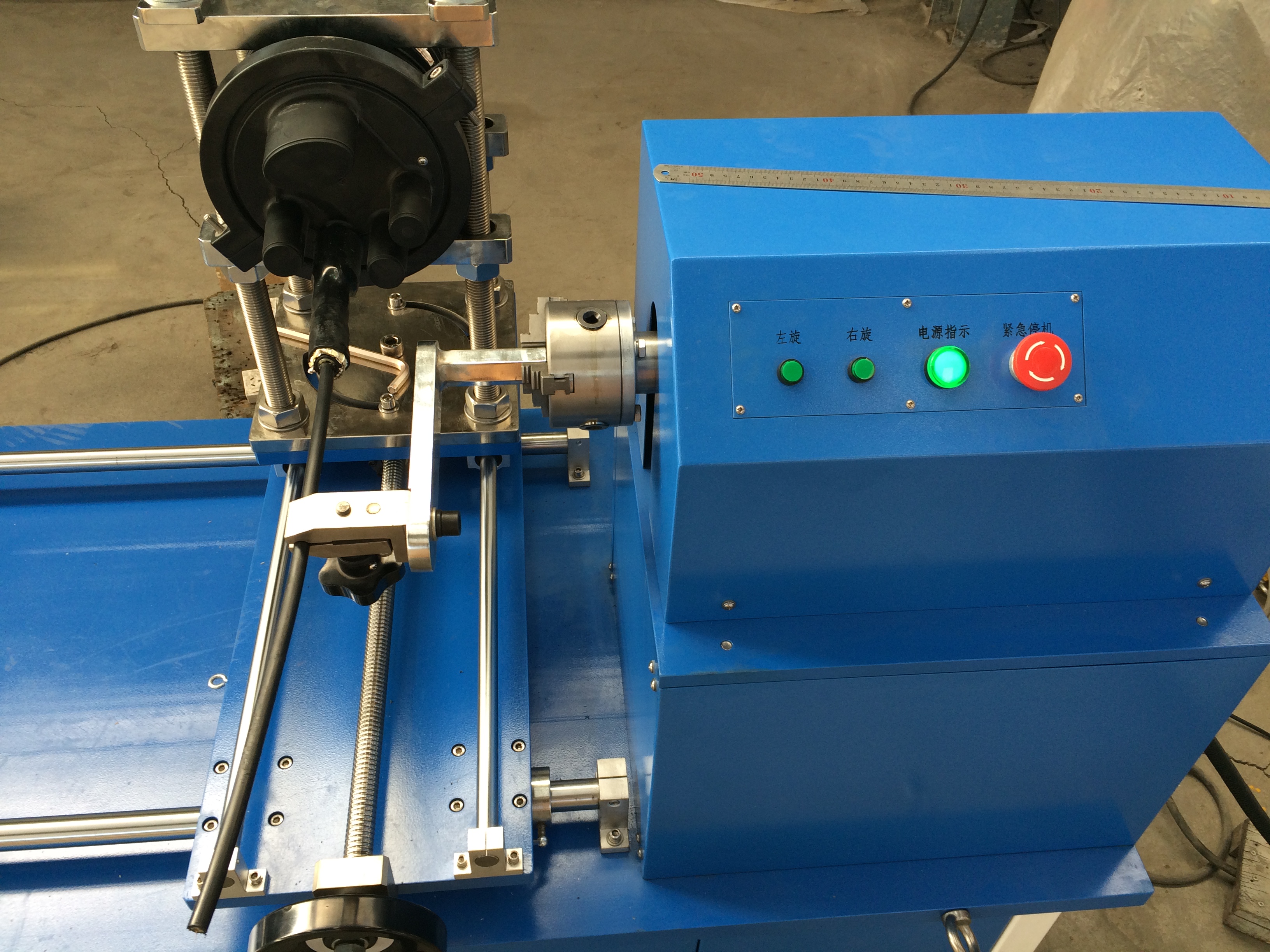

實物圖片
