佛山超聲波清洗機廠家定做鋁合金壓鑄件轉彎輸送式超聲波清洗設備

佛山聚和牌JH-TGS-L14M轉彎輸送式超聲波、噴淋清洗、風切、烘干設備【廠家定做】

JH-TGS-L14M轉彎輸送式超聲波、噴淋清洗、風切、烘干設備


佛山聚和牌JH-TGS-L14M轉彎輸送式鋁合金壓鑄件超聲波噴淋清洗烘干設備是鋁合金壓鑄件（汽車零配件）清洗的必備設備，用于鋁合金壓鑄汽車零配件加工后連續批量除油除污清洗和過水，可根汽配零件的規格、尺寸、數量按需設計 。

佛山聚和牌JH-TGS-L14M轉彎輸送式鋁合金壓鑄件超聲波噴淋清洗烘干設備每天可連續工作22小時。

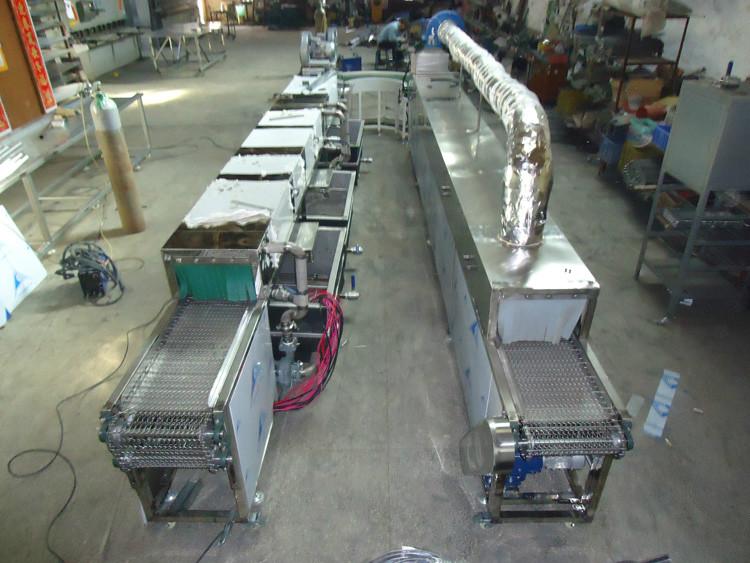

佛山聚和牌JH-TGS-L14M轉彎輸送式鋁合金壓鑄件超聲波噴淋清洗烘干設備采用不銹鋼鏈條+皮帶輸送帶動合金壓鑄汽車零配件傳動并完成超聲波清洗、噴淋清洗、風切、烘干，清洗效率高，既節省電能，又減少故障率。整套轉彎輸送式鋁合金壓鑄件超聲波噴淋清洗烘干設備集超聲波清洗、噴淋清洗、高壓風切及熱風烘干工藝，實用有效；各部分空間布局合理均留有維護通道，外觀簡潔美觀。出于操作安全和設備的維護考慮，整條清洗線在馬達和管道工作的位置增加不銹鋼遮擋板。

佛山聚和牌JH-TGS-L14M轉彎輸送式鋁合金壓鑄件超聲波噴淋清洗烘干設備具有，結構合理，操作方便，清洗效果好的優點，這對于鋁合金壓鑄汽車零配件的清洗、改善勞動環境、減少勞動強度，提高清洗質量，具有重要的意義。

佛山聚和牌JH-TGS-L14M轉彎輸送式鋁合金壓鑄件超聲波噴淋清洗烘干設備—潔凈度要求:按企業現行檢驗標準檢驗，鋁合金壓鑄汽車零配件經超聲波清洗、噴淋過水后，內外表面無雜質、無油污，鋁合金壓鑄汽車零配件經熱風循環吹干后內外表面無水跡。

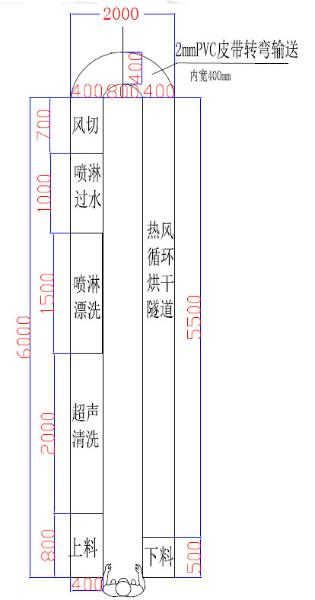

1.佛山聚和牌JH-TGS-L14M轉彎輸送式鋁合金壓鑄件超聲波噴淋清洗烘干設備工藝：上料工位(長0.8m長)→超聲波清洗（長2米)→噴淋漂洗(長1.5米)→噴淋過水(長1米)→風切吹干（長0.7m）→皮帶轉彎機帶動工件轉彎（長約1.5m)→熱風循環烘干隧道(長5.5m)→下料(長約0.5m)

2.佛山聚和牌JH-TGS-L14M轉彎輸送式鋁合金壓鑄件超聲波噴淋清洗烘干設備基本參數：整機布局L6000xW1650xH1600mm，主清洗線內寬400mm,鏈條寬約385mm, 工作臺面離地高約750mm，上罩離鏈條高度約250mm，整機總高度約1600mm。整機占地約10㎡。設備使用速度為0.5-3米/min行走，速度可調。

3.佛山聚和牌JH-TGS-L14M轉彎輸送式鋁合金壓鑄件超聲波噴淋清洗烘干設備詳細配置說明：

（一）佛山聚和牌JH-TGS-L14M轉彎輸送式鋁合金壓鑄件超聲波噴淋清洗烘干設備——上料區間

1）人工將鋁合金壓鑄汽車零配件放料至輸送鏈網上，鋁合金壓鑄汽車零配件隨鏈條帶傳動至下一工序，上下料只需一個人工，節約成本。

2）用材質：寶新SUS304#、1.5mm厚不銹鋼板，外加加強筋。

3）上料區間長度：約800mm.輸送方式：驅動器帶動不銹鋼鏈條輸送。鏈條可承載500KG鋁合金壓鑄汽車零配件。

（二）佛山聚和牌JH-TGS-L14M轉彎輸送式鋁合金壓鑄件超聲波噴淋清洗烘干設備——超聲波清洗

1）用材質：寶新 SUS304#、2毫米厚不銹鋼板，裝振頭面使用2.5mm厚304不銹鋼板，外加加強筋。

2）超聲功率：2880W  超聲頻率：調節范圍為27.8KHZ-29KHZ（采用底振式超聲波裝置，48個臺灣先寧牌超聲波振頭裝于槽底，超聲波振頭分布范圍尺寸為1500x400x100mm，配套1臺超聲波發生器）。

3）連接：采用2寸不銹鋼球閥、短接和無縫管連接。

4）完全清洗區間長度：約1500mm.

5）輸送方式：驅動器帶動鏈條輸送。輸送帶可承載500KG鋁合金壓鑄汽車零配件。

6）主清洗槽內有效尺寸：（L×W×H）2000×400×250mm，液面深度200mm，鏈網頂部到上罩板高度為250mm .

7）為方便清潔，槽底設傾斜面。

8）該槽設有槽底傾斜沉渣，且?guī)аh(huán)管路及加熱恒溫系統（加熱功率為12kw）。

（三）佛山聚和牌JH-TGS-L14M轉彎輸送式鋁合金壓鑄件超聲波噴淋清洗烘干設備——噴淋漂洗

1）材質：寶新SUS304#、1.5毫米厚不銹鋼板，外加加強筋。

2）水泵：1.5kw特種管道泵，壓力可達3~6KG

3）連接：采用不銹鋼無縫管、球閥、活接、短接和彎頭連接。

4）完全噴淋清洗區間長度：約1000mm.

5）輸送方式：驅動器帶動傳動鏈網輸送。輸送帶可承載500KG鋁合金壓鑄汽車零配件。

6）1個噴淋槽內有效尺寸：（L×W×H）1500×400×130mm,鏈網頂部到上罩板高度為250mm.

7）為方便清潔，槽底設傾斜面。

8）噴淋清洗區間內兩側、底、頂部設有50個噴水口（上下各開20個噴口、兩側各開10個噴口），噴口為2.0~2.8mm口徑，由不同形狀從不同方向噴射工件各個方位；此外，噴淋清洗部分由噴淋泵、噴淋管、過濾循環裝置、儲液槽及循環管路組成，利用噴淋水將工件各角落附著物噴淋.

9）儲液槽內有效尺寸：（L×W×H）800×500×400mm，材質：寶新SUS304#、1.5毫米厚不銹鋼板，外加加強筋。儲液槽置于清洗槽底部。儲液槽帶加熱恒溫系統（加熱功率為8kw），RT-110℃可調。

10）噴淋工位在噴淋泵與噴嘴之間獨立安裝一個過濾器，再在回流處安裝不銹鋼網過濾噴淋后的雜質，噴淋液再流回儲液槽。

11）洗劑：客戶自選中性洗劑或清水

（四）佛山聚和牌JH-TGS-L14M轉彎輸送式鋁合金壓鑄件超聲波噴淋清洗烘干設備——噴淋過水

1）材質：寶新SUS304#、1.5毫米厚不銹鋼板，外加加強筋。

2）水泵：550W特種管道泵，壓力可達3~6KG

3）連接：采用不銹鋼無縫管、球閥、活接、短接和彎頭連接。

4）完全噴淋清洗區間長度：約800mm.

5）輸送方式：驅動器帶動傳動鏈網輸送。輸送帶可承載500KG鋁合金壓鑄汽車零配件。

6）1個噴淋槽內有效尺寸：（L×W×H）1000×400×130mm,鏈網頂部到上罩板高度為250mm.

7）為方便清潔，槽底設傾斜面。

8）噴淋清洗區間內兩側、底、頂部設有30個噴水口（上下各開10個噴口、兩側各開5個噴口），噴口為2.0~2.8mm口徑，由不同形狀從不同方向噴射工件各個方位；此外，噴淋清洗部分由噴淋泵、噴淋管、過濾循環裝置、儲液槽及循環管路組成，利用噴淋水將工件各角落附著物噴淋.

9）儲液槽內有效尺寸：（L×W×H）600×500×400mm，材質：寶新SUS304#、1.5毫米厚不銹鋼板，外加加強筋。儲液槽置于清洗槽底部。儲液槽帶加熱恒溫系統（加熱功率為8kw），RT-110℃可調。

10）噴淋工位在噴淋泵與噴嘴之間獨立安裝一個過濾器，再在回流處安裝不銹鋼網過濾噴淋后的雜質，噴淋液再流回儲液槽。

11）洗劑：清水

（五）佛山聚和牌JH-TGS-L14M轉彎輸送式鋁合金壓鑄件超聲波噴淋清洗烘干設備——風切

1）此工藝是利用高壓氣初步吹掉鋁合金壓鑄汽車零配件表面大片水珠，為汽車零配件進入烘干工藝做準備。

2）配備浙江強力3KW高速風機2臺，上下各1把不銹鋼材質風刀，風力可調。

3）材質：寶新SUS304#、1毫米厚不銹鋼板，外加加強筋。將風機置于槽頂。

4)此風切部分長度區間為700mm。

5）輸送方式：驅動器帶動傳動鏈網輸送。輸送帶可承載500KG鋁合金壓鑄汽車零配件。

（六）、佛山聚和牌JH-TGS-L14M轉彎輸送式鋁合金壓鑄件超聲波噴淋清洗烘干設備——皮帶轉彎輸送

為節約設備占地空間，并實現1人完成設備操作，因地制宜增設皮帶轉彎輸送系統，引導工件輸送至下一工序。

1.180°轉彎機，寬400mm*高750mm*內孔直徑800mm;2.轉彎機機身采用T3.00mmt碳鋼板焊接成型

3.支架用40*40*1.5mm鐵方通制作后烤漆4.輸送皮帶采用2MM PVC皮帶，使用寬度為400MM

5.傳動采用臺灣立大0.2KW電機電子調速0-10M/MIN可調

（七）佛山聚和牌JH-TGS-L14M轉彎輸送式鋁合金壓鑄件超聲波噴淋清洗烘干設備——熱風循環烘干隧道

1）使用材質：為降低耗能，內腔體采用不銹鋼鏡面板，用于反射熱能，外部采用砂光板（保溫層50mm厚）

2）有效烘干尺寸（約）：5500×400×250（長×寬×高）mm。

3）制作一個不銹鋼發熱包，將6條1KW紅外線干燒發熱絲置于發熱包內，由1.5KW循環風機將發熱包內由發熱絲產生的熱量從兩側吹送至烘干隧道內，再從烘干隧道上罩開孔并連接至循環風機入氣口，使熱量吸入風機內循環使用。正常使用溫度為常溫-180度。發熱絲共分1組，可獨立控制。

4）為防止熱量流失，該隧道爐進出料端專設有硅膠擋簾熱緩沖口，其他五面為全封閉設計，進出料在兩端開口完成。5）輸送方式：驅動器帶動傳動鏈網輸送。輸送帶可承載500KG鋁合金壓鑄汽車零配件。

（八）佛山聚和牌JH-TGS-L14M轉彎輸送式鋁合金壓鑄件超聲波噴淋清洗烘干設備——下料區間

1）人工將鋁合金壓鑄汽車零配件從不銹鋼輸送帶上取下。

2）用材質：寶新SUS304#、1.5mm厚不銹鋼板，外加加強筋。

3）下料區間長度：約500mm.

4）輸送方式：驅動器帶動不銹鋼鏈網輸送。鏈條可承載500KG鋁合金壓鑄汽車零配件。

（九）佛山聚和牌JH-TGS-L14M轉彎輸送式鋁合金壓鑄件超聲波噴淋清洗烘干設備——上下料、主噴淋清洗、風切及熱風吹干部分及輸送鏈條及其傳動系統

皮帶轉彎輸送機兩側共2套如下規格304不銹鋼材質輸送鏈條：①.總長14米（滾筒兩側鏈條長各14米），

總寬385mm（含銷軸在內的寬度），②. 鏈珠31.75間距雙節距鏈條，Φ6mm穿桿間距92.25mm③. 20*30mm網孔，絲徑2.0mm④. 兩側直立擋板頂部至網面高度為50mm,擋板厚度2.0mm⑤.鏈片厚2.0mm⑥.鏈條、鏈網、穿軸、網絲、開口銷、墊片等材質均為為304不銹鋼，不低于8個鎳⑦.鏈條鏈網各焊接部分牢固不開焊、無焊縫⑧被傳動軸、主傳動軸為Φ30；⑨江晟牌無極調速電機0.75KW； 1:87可變頻調速⑩1套鏈條張緊裝置及配套鏈輪、軸承。

佛山聚和牌JH-TGS-L14M轉彎輸送式鋁合金壓鑄件超聲波噴淋清洗烘干設備電氣控制部分顯示在同一面板上。

1.聚和牌JH-TGS-L14M轉彎輸送式鋁合金壓鑄件超聲波噴淋清洗烘干設備控制系統狀態顯示于控制面板。

2.佛山聚和牌JH-TGS-L14M轉彎輸送式鋁合金壓鑄件超聲波噴淋清洗烘干設備三相均衡。

佛山聚和牌JH-TGS-L14M轉彎輸送式鋁合金壓鑄件超聲波噴淋清洗烘干設備電路功能分塊，以便于維護。

3.佛山聚和牌JH-TGS-L14M轉彎輸送式鋁合金壓鑄件超聲波噴淋清洗烘干設備工作液體：市水+洗劑

4.佛山聚和牌JH-TGS-L14M轉彎輸送式鋁合金壓鑄件超聲波噴淋清洗烘干設備電氣控制：

4.1佛山聚和牌JH-TGS-L14M轉彎輸送式鋁合金壓鑄件超聲波噴淋清洗烘干設備電器元件開關采用品牌。

4.2佛佛山聚和牌JH-TGS-L14M轉彎輸送式鋁合金壓鑄件超聲波噴淋清洗烘干設備主控制板設置手動調整工況

4.3發生液位過低自動切斷加熱管電源。佛山聚和牌JH-TGS-L14M轉彎輸送式鋁合金壓鑄件超聲波噴淋清洗烘干設備有指示燈顯示故障位置，控制柜警示紅燈亮。
