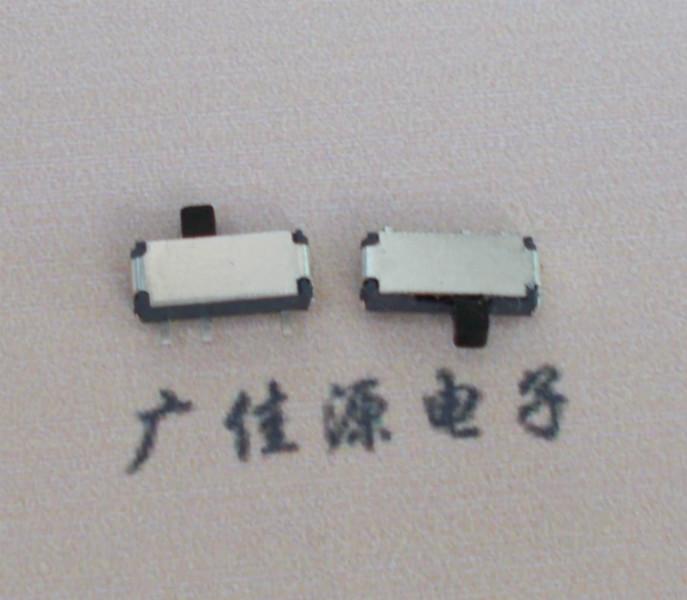

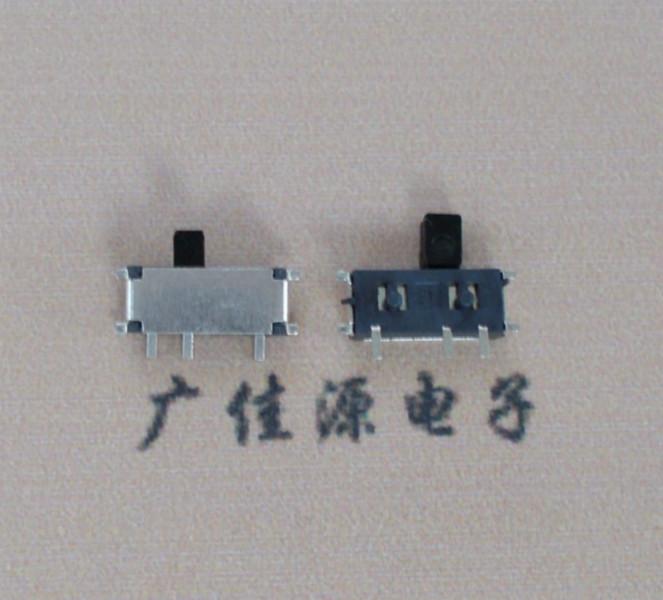

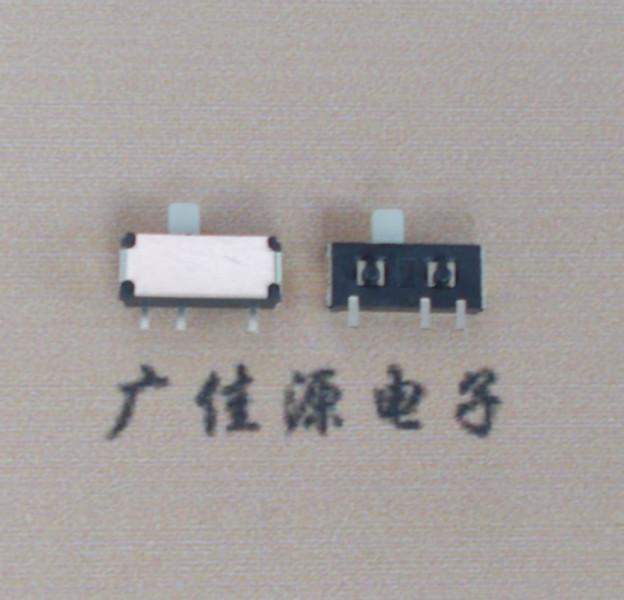

供應微動開關應

微型撥動開關規格書及電氣性能
　　額定功率：DC50V 0.3A
　　工作溫度范圍：-20℃~60℃
　　撥動開關各方面性能
　　一.電氣性能規格
1.接觸電阻測試：
　　在微小電流（100mA）以下測試。
　　要求：必須達到30毫歐以下。
2.絕緣電阻測試：
　　輸入500V DC電壓1分鐘,按以下接觸方法測試:
(1)接觸端子之間.
(2)膠座體與排腳之間.
　　要求：必須達到100兆歐以上.
3.耐電壓測試：
　　輸入AC 500V（50-60Hz)電壓，1分鐘感度電流為0。5mA，按以下接觸方法測試：
　?。?）排腳相互之間
　?。?）排腳與外殼之間
　　要求：沒有絕緣破壞等異常.
　　二.機械性能規格
1.動作力常規為：250+_50gf
2.端子強度
　　在任意一個方向的先端上加力度(500gf)1分鐘.
　　在排腳中沒有裂開,菘動等異常,
　　要求：滿足于機械,電器性能.
3.測試標準狀態
　　在沒有的情況下測試溫度 濕度 氣壓如下：
(1)溫度為5℃~35℃
(2)濕度為45%~85%
(3)氣壓為80Kpa~106Kpa
三.耐久性
1.可焊性試驗
　　端子頂部被浸入錫焊池中1㎜深,溫并為230±5℃,時間為3±0.5秒.
　　注意：
　　（1）焊接時間應少于3秒
　?。?）焊接面積要有80%以上.
2.耐焊性試驗
　　焊爐焊接的時候溫度控制在260±5℃，過爐時間為3±0.5秒,于基板厚度為1.0㎜
　　手焊接的時候溫度需控制在320±5℃,時間為3±0.5秒.
　　要求：必須滿足本體無變形,滿足于機械、電氣能.
3.壽命測試
　　無負荷：操作者以每分鐘60次的頻率作100，000回之無負荷測試。
　　要求：
(1)接觸電阻不能超于200mΩ
(2)其它、滿足于機械、電器性能.
4.耐熱試驗
　　放置在溫度85±2℃中測試96小時后,再放置正常室溫中1小時來測定.
　　要求：外觀無異常駐,滿足于機械,電器性能.
5.耐冷試驗
　　放置40±2℃。的相對濕度為90~96%環境中96小時后，
　　再將樣板放在正常環境1小時后進行測試。
　　要求：外觀無異常,滿足于機械,電器性能.
6.潮濕試驗
　　放置40±2℃。的相對濕度為90~96%環境中96小時后，
　  再將樣板放在正常環境1小時后進行測試。
要求：外觀無異常,滿足于機械,電器性能.
