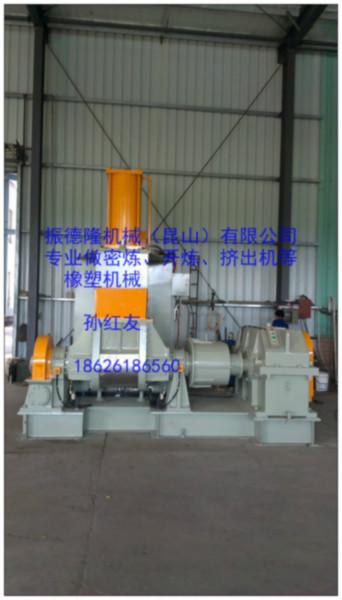

供應55升橡膠密煉機

振德隆機械（昆山）有限公司

規范說明書    P.3/1

加壓式密煉機   ML 55L                    ======================================

         主要規范 :

         ---------

A.混合槽有效容積  : 55L

      B. 葉軸            : 雙葉片式。耐磨環采用特殊合金材料。

      C. 葉軸的轉速      : 前軸 : 38 r.p.m       后軸 : 29r.p.m

      D. 電力裝置        : 1. 主要馬達   : AC 75KW, 6P, 380V, 50HZ

                           2. 翻轉馬達   : AC 2.2KW, 4P, 380V, 50HZ

      E. 潤滑方式        : 1. 葉軸軸承座用黃油潤滑。

                           2. 減速機箱采用油浴自濺式潤滑。

      F. 卸料方式        : 翻轉式卸料。

      G．密封方式        : 機械式迫緊密封。

      H. 溫度控制        : 采用強制水冷卻，高于設定溫度自動冷卻。

      I. 馬達方向        : 當操作者面對機器卸料面站立時,馬達在機器右側。

                           馬達和減速機呈并排平行放置。

      J. 主機傳動系統    : 通過皮帶輪將動力間接傳動至減速齒輪箱，該齒輪箱與

                           前葉軸由齒輪聯軸器連結,前葉軸經由咬合齒輪傳動后葉軸。

      K. 翻轉電機傳動系統: 通過聯軸器直接將動力傳至蝸桿，由蝸桿帶動蝸輪。

      L. 主電機保護      : 當主電機電流超過電流表設定電流時，加壓蓋自動上升，

                           電流恢復正常時加壓蓋自動下降。

振德隆機械（昆山）有限公司

規范說明書    P.3/2

加壓式密煉機   ML 55L                      ======================================

      說明 :

      ------

      1. 葉軸           : 由優質火車軸經精密加工、耐磨處理制成,工作面經鍍鉻處理。

      2. 機架           : 材質  鋼板焊接后熱處理，經精密銑、鏜加工制成。

3. 底座           : 槽鋼、鋼板焊接經加工制成。

 4.軸承座及軸承    : 軸承座采用鑄鋼經精密加工制成，軸承采用TWB品牌。

      5. 咬合齒輪       : 由FCD600制成,直齒型。

      6. 減速箱         : 280型減速機硬齒面.

                          2段式減速，斜齒型式。

                          軸齒為鍛鋼S45C制成。

                          齒輪為FCD600制成。

                          箱體為FCD500制成。

      7. 聯軸器         : 孔內齒及孔外齒均為鑄鋼制成。

      8. 攪拌槽及加壓蓋 : 由特殊合金鋼鑄造，經精密加工、耐磨處理后鍍鉻制成。

      9.機械重量        : 9000KG

      10.外形尺寸       : 長3250MM，  寬2300MM，  高3450MM。

振德隆機械（昆山）有限公司

規范說明書     P.3/3

加壓式密煉機   ML 55L                      ======================================

11.  翻轉系統      : 2.2KW剎車電機，蝸輪蝸桿傳動。

12. 馬達          : 1. AC 100HP,3相,6P,380V,50HZ 全密閉式鼠籠型馬達。

                  : 2. AC 3HP,3相，4P,380V,50HZ 全密閉式鼠籠型馬達。

13. 電氣箱        : Y-▽ 自動起動方式，主要電氣元件采用臺灣東元品牌。

      14. 電磁閥        : 采用日本SMC品牌，配油水分離器。

      15.PLC             :臺灣臺達

16. 配送          : 加壓蓋密封條四條，氣缸密封圈一套,工具一套。

      17. 公用設備 :

一.電力條件:

主馬達  -AC 380V,50HZ,3相

控制電路-AC 220V,50HZ,單相

壓縮空氣條件 6-8公斤

二.冷卻或加熱方式— 請由買方自備相關溫控裝置。

      18. 不包括   : 基礎工程、 安裝工程、架設工程、機器以外之管路工程、電線結構工程。
