供應金屬頂梁

，礦用金屬頂梁，煤礦金屬鉸接頂梁，濟寧鉸接頂梁

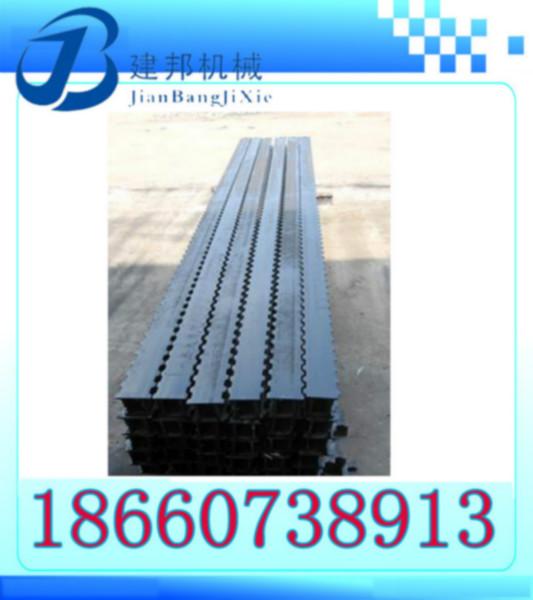

    金屬頂梁是用于煤礦采煤工作面、位于單體支柱之上頂板之下、傳遞項板壓力的支撐梁，是煤礦采煤工作面支護項板用的頂梁。

    標準鉸接頂梁用Ⅱ型鋼和周期扁(102×7．55mm)作梁體，用合金結構圓鋼和大型扁鋼(16×175mm)作梁頭；非鉸接頂梁按需方圖紙加工制造。

    一、分類

    l、按連接方式金屬項梁可分為鉸接頂梁和非鉸接頂梁兩種。

    2、按頂梁梁體截面形狀金屬頂梁可分為A型、B型、C型、D型頂梁四種。

    二、術語

    1、鉸接式頂梁：梁體端頭焊有鉸接結構部件的頂梁。

    2、非鉸接式頂梁：梁體端頭無鉸接結構部件的頂梁。

    3、單梁：單根的頂梁。

    4、主梁：由主副梁構成的頂梁中，主要起承載作用的梁。

    5、副梁：由主副梁構成的頂梁中，主要起連接作用的梁。

    6、頂梁長度：鉸接式頂梁長度系指頂梁兩端銷孔中心距；非鉸接式頂梁長度系指頂梁全長，用“L”表示。

    7、單梁載荷：單梁梁體在規定的試驗方法和性能要求下，梁體應承受的外加集中載荷。包括：

    F1——單梁最小載荷；

    F2——單梁載荷；

    F3——單梁破壞載荷；

    F4——單梁反復加載載荷；

    8、相互鉸接的頂梁在規定的試驗方法和性能要求下，鉸接部應承受的外加集中載荷。包括：

    F5——鉸接部最小載荷；

    F6——鉸接部載荷；

    F7——鉸接部破壞載荷；

    F8——鉸接部重復加載載荷；

    三、產品型號表示方法

    l、產品型號中符號說明

    金屬頂梁型號中各種符號及其含義如表1-4—16所示。

表1-4-16金屬頂粱型號中各種符號及其含義

2、產品型號主要同“產品類型代號”、“特征代號”、“第二特征代號”、“主參數代號”四部分組成。若如此劃分還不能區別不同產品時，允許增加“補充特征代號”、“修改序號”以示區別：

頂梁長度(姍)／單梁最小載荷(kN)

第二特征代號

特征代號

產品類型代號

    示例l：長度為1200mm，單梁最小載荷為300kN的B型雙楔絞接頂梁，其型號表示為：DJBl200／300S。

    示例2：長度為2400mm，單梁最小載荷為200kN的c型非絞接式金屬頂梁，其型號表示為~DFC

24200／200。

  四、頂粱形狀、規格尺寸

  l、金屬頂梁的截面形狀及截面高度如表1-4—17所示。

注：A型不推薦使用。

2、頂梁長度應符合表1-4—18的規定。

表1-4-18  金屬頂梁常用長度（單位：mm）

注：DJB型號規格為800mm、1000mm、1200mm等；DJA型號已不采用。

  五、驗收

    (一)檢驗

    金屬頂梁的檢驗主要是對煤安證、產品合格證、出廠檢驗報告、使用說明書及相關技術資料的檢驗。

    (二)金屬鉸接頂梁包裝(標志)檢驗

    1、鉸接式頂梁在鍛壓接頭和耳子上，鍛壓出清晰的漢語拼音廠標和出廠年份標志，字符采用20號字體(位置不夠時，可將字體改小)，字符凸出高度不小于2mm。

    2、非鉸接頂梁應在梁體側面用油漆噴涂出型號、規格、廠標和出廠年份標志，字符大小視部件尺寸而定。

    3、字符凸出高度不小于2mm，也可采用標牌直接安裝固定在頂梁側面梁體上。

    4、頂梁出廠時允許采用符合國家鐵路運輸規定簡易捆扎。調角楔部件可用粗于10號的鐵絲串起，每30～50個捆成一捆。

    5、每1000根(含不足1000根的余數)頂梁應帶有《產品合格證》和使用說明書各一份。

    6、頂梁應打緊銷子，包裝或包扎牢固，擺放平穩。

    (三)實物外觀檢驗

    1、頂梁表面應平整、無毛邊、毛刺、焊渣、焊瘤、氧化皮等物。

    2、頂梁表面應涂漆(銷子、調角楔除外)、漆層粘附牢固。

    3、任意兩根鉸接頂梁放在工作平臺上應能順利插入銷子和調角楔實現鉸接，鉸接的頂梁沿銷子上下轉動自如，無明顯扭轉，退楔退銷子靈活無卡阻。

    4、相互鉸接的頂梁應能隨意互換，任何兩根頂梁鉸接后，在水平面內一根頂梁對另一根固定頂梁向左、向右可調整角度均不小于3°；當插緊調角楔使其與左、右耳和接頭鉸接部位的工作面相接觸時，根據進楔量不同可使一根頂梁對另一根固定頂梁在垂直面內向上、向下可調整角度均不小于7°；調整進楔量時應保證調角楔小端露出量不小于25mm。

    (四)內在質量要求

    頂梁內在質量包括硬度、單梁最小載荷、單梁載荷、單梁破壞載荷、單梁反復加載載荷、鉸接部最小載荷、鉸接部載荷、鉸接部破壞載荷、鉸接部重復加載載荷等。

    l、梁體、調角楔和銷子的硬度如表1-4—19所示。

表1-4-19粱體、調角楔和銷子的硬度

    2、單梁載荷

    (1)單梁最小載荷

    單梁最小載荷不得低于表1-4-20的規定，在最小載荷作用下，卸載后梁體彎曲變形撓度(簡稱殘余變形)應不大于0．5mm。

表1-4—20單粱最小載荷

    (2)單梁載荷

    單梁載荷不得低于表1-4—2l的規定，在該載荷作用下，卸載后允許項梁有殘余變形，但焊縫不得開裂。

表1-4—21單粱載荷

(3)單梁破壞載荷

單梁破壞載荷F。應大于Fz；破壞時不允許脆性斷裂。

(4)單梁反復加載載荷

單梁反復加載載荷F4=1．1F,，單梁反復加載次數應符合表1-4—22的規定。在規定次數內焊縫不得開裂。

    表1-4-22單粱反復加載次數

3、鉸接部載荷

(1)鉸接部最小載荷

鉸接部最小載荷F5不得低于表1-4-23的規定。在該載荷作用下，卸載后頂梁鉸接孔及銷子和調角楔工作表面上不應出現深度大于0．3mm的壓痕，鉸接部零件不得變形，焊縫不得開裂。

表1-4—23  餃接部最小載荷與蛾荷

    (2)鉸接部載荷

    鉸接部載荷F6不得低于表1-4—23的規定。在該載荷作用下，鉸接部零件不得損壞，焊縫不得開裂。

    (3)鉸接部破壞載荷

    鉸接部破壞載荷F7應大于F6；破壞時不允許脆性斷裂。

    (4)鉸接部重復加載載荷

    鉸接部重復加載載荷F8=1．1F5，鉸接部重復加載次數應符合表1-4—22的規定。在規定次數內焊縫不得開裂，項梁應無損壞。

    (五)數量檢驗

  1、計量方法：計根。

  2、尺寸允許偏差

    (1)絞接頂梁長度允許偏差±4mm，非絞接頂梁長度允許偏差±8mm。測量長度：從頂梁兩眼中心量取長度。

(2)頂梁應能滿足與摩擦式金屬支柱和單體液壓支柱頂蓋內口配合尺寸86mm(-0．7mm～
