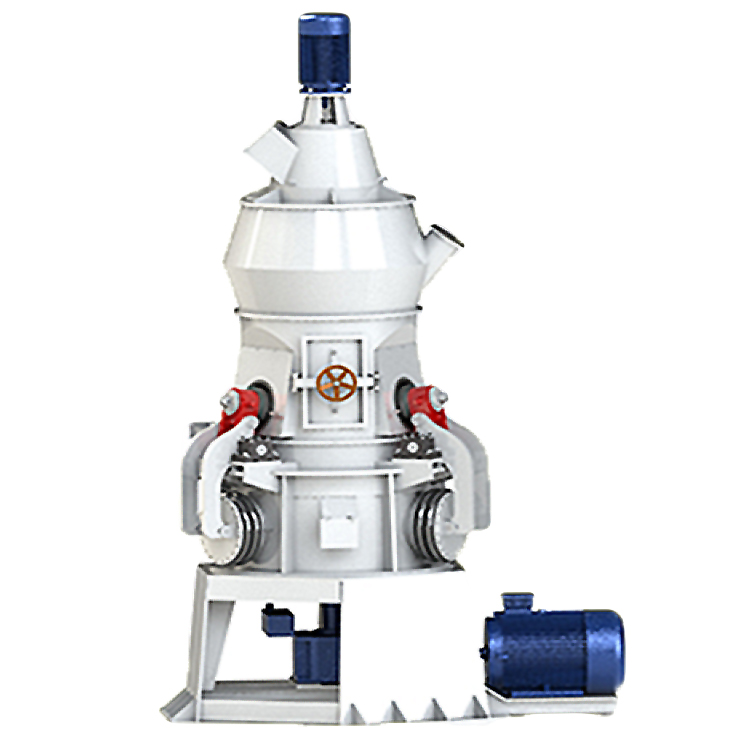

立式粉磨機

1：工作原理

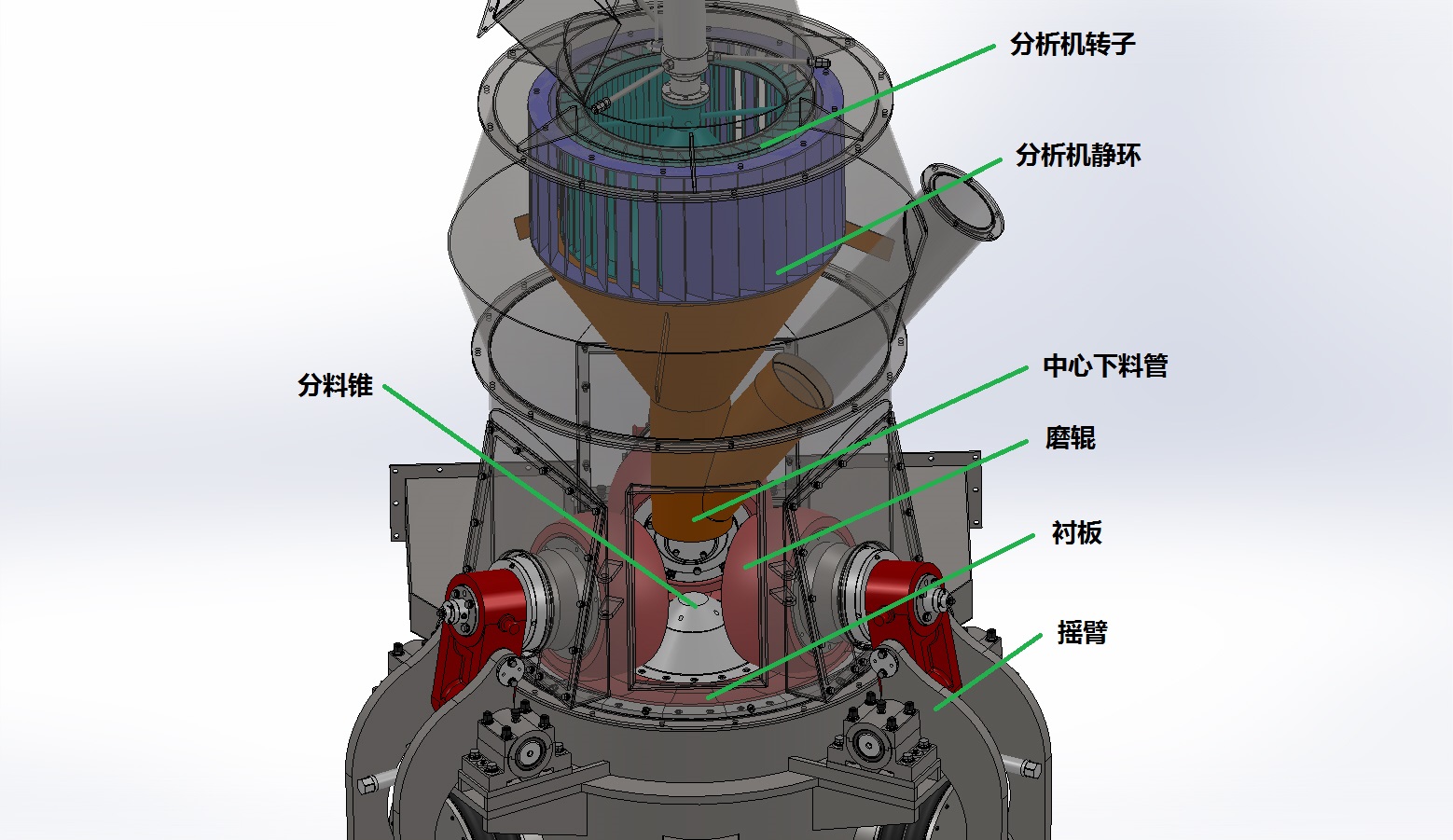

1） 物料借助于重力和氣流的作用落到磨盤中央。磨盤與傳動皮帶輪相連，磨盤以恒速旋轉。磨盤的恒速旋轉將粉磨物料均勻水平分布在磨盤的襯板上，在碾磨區，碗式磨輥咬住物料并將物料碾碎。在氣壓系統（或液壓系統）的作用下，由于壓力和摩擦力的作用將物料進行粉磨。

2）離心力將粉碎后的物料從磨盤碾磨區甩至磨盤的邊緣，離開磨盤的物料遇到通過風環進入磨內的氣體，并隨之上升，經磨機中部殼體進入到分離器中，尚未被粉碎到規定要求的物料由分離器選出。并被送回至磨盤，重新進行粉磨。通過了分離器的物料被磨機風機產生的氣流攜帶進入收塵器進行收集，收集的物料即為成品粉料

2：用途

   廣泛應用于冶金、建材、化工、礦山等領域，進行工礦產品物料的粉磨加工，適宜加工莫氏硬度七級以下、濕度在6%以下的各種非易燃易爆礦產，如石英石、長石、陶土、膨潤土、方解石、滑石、重晶石、螢石、粘土、大理石、石灰石、白云石、石灰、活性炭、高嶺土、磷礦石、玻璃、錳礦、耐火材料、保溫材料、白泥、石臘石、莫來石、麥飯石、凹凸棒、鎂礦、鐵礦石、銅礦石、硅礦、氧化鐵鎂、鋇鹽、煤粉等，成品細度在613微米（30目）~440微米（325目）（0.613毫米-0.044毫米）之間，通過分析機及風機的共同作用，可滿足不同用戶的使用要求

四：特點

1、      采用料床粉磨原理粉磨物料，克服了球磨機粉磨機理的缺陷，具有粉磨效率高、電耗低(比球磨機節電20%~30%)，系統電耗僅為球磨機的30%-40%

2、      采用皮帶傳動，維修方便簡單

3、      磨輥可翻轉到機體外側，更換襯板，輥皮快速簡單，減少停機時間

4、      允許入磨物料粒度大

5、      粉磨工藝流程簡單，自帶分析機，不需另配提升機與選粉機，含塵氣體直接由布袋收塵器收集即為成品

6、      占地面積小，土建費極低，普通水泥基礎可直接安裝

7、      采用料床粉磨原理，磨輥與磨盤不接觸，磨損小，單位金屬損耗一般為5-10g/t，使用壽命長

8、      產品化學成分穩定，顆粒級配均齊，物料在磨機內停留2-3分鐘，可以很快被測定和校正

9、      噪音低，比球磨機低20-25分貝，操作簡單方便

10、    系統結構簡單，投資節省，無需昂貴的設備投資費用，設備資金回收周期短

11、    系統采用負壓收集，粉塵污染少

五：碾壓磨技術參數
