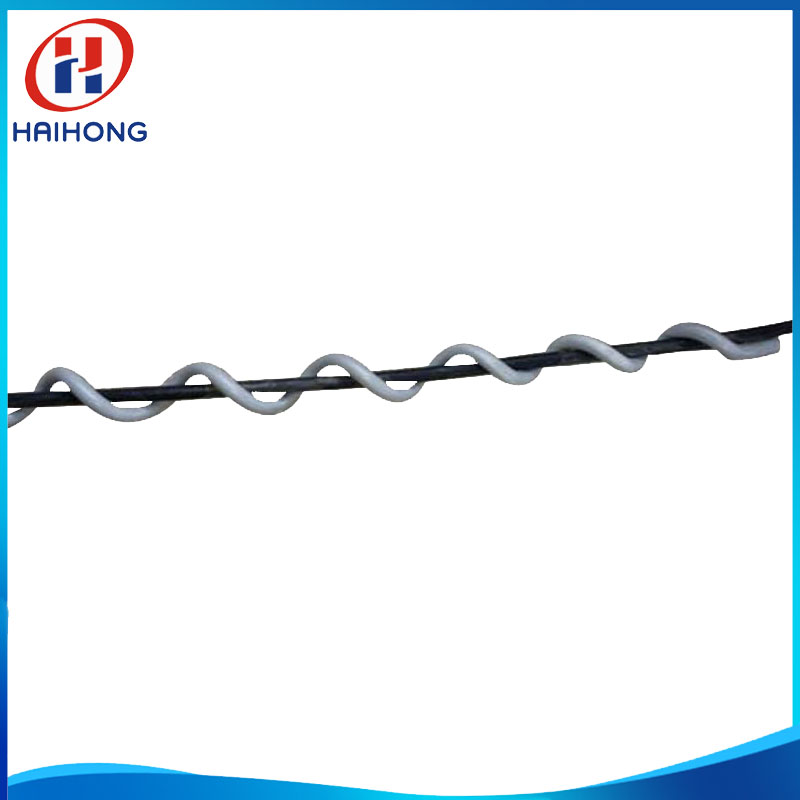

供應防震器防震鞭 ADSS光纜減震器

一、微風振動

引起微風振動的原因是當穩定的微風吹過架空線時，在架空線背風面形成一個按一定頻率變化和上下交替的氣流旋渦，這個氣流旋渦使架空線受到同一頻率的上下交變的沖擊力，當這個沖擊力的頻率與架空線的固有頻率相等時，將使架空線在垂直面內產生諧振，即微風振動。

微風振動是一種高頻繁、小振幅的導線運動，產生微風振動的風向與導線成垂直方向，風速為0.5—8.0m/s，其振幅值一般不超過幾厘米，頻率范圍一般在3—120Hz。

微風振動波為弱波，即波節不動，波腹上下交替變化。其造成的后果將是導線斷股，金具及桿塔構件損壞等，甚至斷股發展成為斷線事故。

二、常見防振措施

對于光纜（OPGW或ADSS）來說，常用的有防振錘、防振鞭等。 防振錘是一種調頻率減振器，對于大直徑導線，具有非常有效的防振效果。其基本原理是動態吸收能量。通常情況下，調頻率減振器都有一個特定的頻率特征范圍。防振鞭(螺旋減振器)是目前常用的一種沖擊型減振器，防振鞭對小直徑的配電線路和光纖線路的高頻率振動的減振非常有效。防振鞭通過與線纜的撞擊來消散振動能量,進而達到減弱線路微風振動的效果。這種類型的減振器對于小直徑的導線防振非常有效，而對于較大直徑的線路，效果就不太理想了?？傊臏p振效果取決于防振鞭與導線之間質量和頻率之間的關系。 它們被廣泛使用的主要原因是：

⒈防振原理成熟，防振效果在實驗室和安裝現場測試結果均較理想,已有很多年的運行經驗。

⒉結構簡單，安裝方便，易于維護。

但它們的防振原理是不同的，因此在OPGW光纜使用防振錘較多，而防振鞭則因?qū)Ω哳l振動敏感在ADSS光纜上被用戶廣泛接受。

三、防振方案

1. OPGW光纜參數：以投標OPGW光纜參數為計算依據。 2. 防振措施 2.1安裝位置

計算公式：L1=0.4D (mm)

L2=0.75L1 L3=0.6L1

從第四只防振錘起，采用等距離安裝方法，即兩只防振錘的中心距為0.6 L1。 其中：D：為光纜直徑

T：為年平均運行張力（N） M：為光纜單位重量（g/mm）

由于防振錘對很小的振幅也會做出敏感反應，當防振錘安裝在半波中間的任何位置上時，都可獲得令人滿意的結果，即使安裝在波節上，該防振錘由于扭轉效應也會起到較好的效果。所以，根據上述公式計算安裝位置不太理想時，可作小范圍調整。
