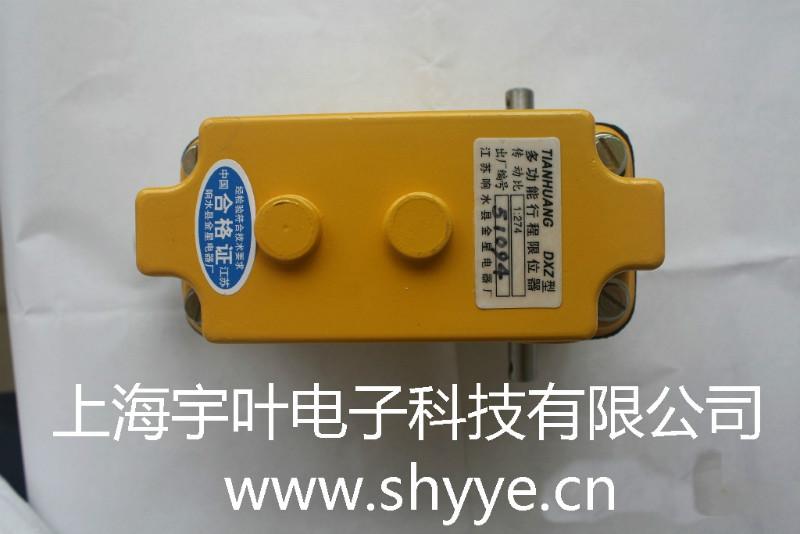

供應行程限位器/塔吊行程限位器/行程限位器價格/行程限位器廠/行程限位器
行程限位器
1概述
行程限位器是一種機械式行程限位器, 具有體積小、結構緊湊、抗干擾、 限位可調、通用性強、安
裝和維護方便等特點。
適用范圍
微特電子DXZ型多功能行程限位器可廣泛應用于建筑、港口、礦山等行業的起重、傳輸機械的空間三坐標的控制和限位。
結構
行程限位器由變速齒輪, 記憶突輪以及微動開關等幾部分主成。
2工作原理
行程限位器與被控制機構同步的位移信號經外接掛輪變速后與限位器的輸入軸聯接,經減速器變速轉換成輸出軸的角位移信號而實現。
多功能行程限位器:
1.1 用途及適用范圍:
本產品可廣泛應用于建筑、港口、礦山、水工、工程等行業的起重、傳輸機械之三坐標的控制和行程限位,具有體積小、功能多、精度高、限位可調、通用性強及安裝和使用調整方便的特點。
限位器采用可調式機械記憶結構、性能可靠、靈敏度高。帶傳感器的限位器與相應顯示儀表配套時,可模擬顯示三維空間的瞬時位置。
1.2 主要技術參數:
1. 工作環境:環境溫度—233-328k(-40--+55℃);相對濕度:不大于90%;海拔高度:不大于2500m;
2.
2.結構和工作原理:
2.1結構:DXZ限位器是由高精度的大傳動比減速器和其輸出軸同步的可調式機械記憶控制機構、傳感器組成。
2.2工作原理: 與被控制機構同步的位移信號經外接掛輪(或聯軸器)變速后與限位器的輸入軸聯接,經減速器變速轉換成輸出軸的角位移信號實現(見圖2-1)。
a.帶動與輸出軸同步的機械記憶機構可分別將人為調整設定的4個凸輪先后使KW3微動開關瞬時切換,實現行程控制及極限限位。 b.帶動與輸出軸同步的傳感器,輸出相應的信號給顯示儀,實現行程的瞬時位置的模擬顯示。
