電力蒸汽管道蠕變測量鋼帶尺廠家

中華人民共和國電力行業標準

火力發電廠高溫高壓蒸汽                 DL 441-91

管道蠕變監督導則

http://www.ysbotian.com/__________________________

    附加說明：

    本標準由中華人民共和國能源部提出。

    本標準由能源部電站金屬材料標準化技術委員會歸口。

    本標準由能源部西安熱工研究所負責起草。

    本標準主要起草人：吳非文，陳世哲。

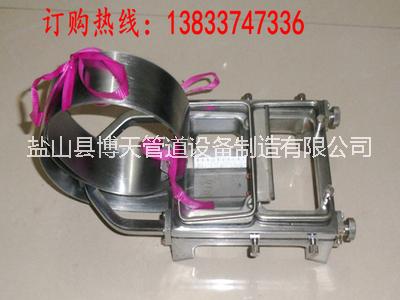

DL-TLR－D型高溫高壓蒸汽管道周長蠕變測量尺
周長蠕變測量尺
為保證發電廠的安全運行，必須加強高溫高壓蒸汽管道的蠕變測量和監督工作。
高溫高壓蒸汽管道周長蠕變測量尺適用發電廠的蒸汽溫度t>450℃的主管汽管道、再熱蒸汽管道、蒸汽母管及導汽管等的蠕變監督。
本公司研制生產的帶有恒力裝置的周長蠕變測量尺（實用新型 高溫高壓蒸汽管道周長蠕變測量尺的恒力裝置符合dl441－2004《火力發電廠高溫高壓蒸汽管道蠕變監督規程》中的蠕變測量標記測量方法（鋼帶尺）的相關要求。dl-tm型高溫高壓蒸汽管道周長蠕變測量尺（簡稱蠕變測量尺）與傳統的千分測量相比具有明顯的優點：
1.操作簡便。體輕形巧，攜帶方便，增輕勞動強度，可單人獨立操作，計算方法較為簡單。不需要溫度修正及用標準校驗。
2.測量截面安裝工藝簡單。新裝管道設置的或運行后管道選定增設的蠕變測量標記，其每排相鄰標記中心線在鋼管周向連線之間距離應等于測量用鋼帶尺的寬度(一般宜40mm～50mm)，并使測量標記在管子周長上均勻等距分布。 測量標記為一個直徑約φ2mm，深度為1mm球面壓痕。無需焊接蠕變測量乳頭。（對一些在焊接測點座時易出裂紋的高合金鋼管道及厚壁管道，應選擇蠕變測量標記方法）。
3.測量數值具有真實意義。采用周長測量包容原則，排除了因管道組織性質不均勻性，蠕變測點不焊在蠕變位置，而造成的假測現象。
4.為保證每次測量時鋼帶尺與鋼管接觸緊度相同，鋼帶尺帶有恒定力的拉緊裝置?？梢蛲饬κ┘硬痪鸬臏y(cè)量誤差。
5.  蠕變測量尺帶有游標，其度至少應為0.02mm，鋼帶尺用因瓦合金制成(含36％ni的fe-ni合金，0℃～100℃間線膨脹系數接近于0)。6.產品三年免費維修。終身保修?？筛鶕?jù)要求上門培訓及指導使用。7.提供免費的技術咨詢。

蠕變測量尺高溫高壓蒸汽管道周長蠕變測量尺適用發電廠的蒸汽溫度T>450℃的主管汽管道、再熱蒸汽管道、蒸汽母管及導汽管等的蠕變測量和安全監督。標記測量方法(鋼帶尺)采用的工具是周長蠕變測量尺，符合DL441－2004《火力發電廠高溫高壓蒸汽管道蠕變監督規程》的相關要求。

      DL-TLR－D型高溫高壓蒸汽管道周長蠕變測量尺（簡稱周長蠕變測量尺）與傳統的千分測量相比具有明顯的優點：
1.操作簡便。體輕形巧，攜帶方便，增輕勞動強度，可單人獨立操作。不需要溫度修正及用標準校驗。
2.測量截面安裝工藝簡單。新裝管道設置的或運行后管道選定增設的蠕變測量標記，其每排相鄰標記中心線在鋼管周向連線之間距離應等于測量用鋼帶尺的寬度(40mm)，并使測量標記在管子周長上均勻等距分布。 測量標記為一個直徑約為Φ2mm，深度為1mm球面壓痕。無需焊接蠕變測量乳頭。（對一些在焊接測點座時易出裂紋的高合金鋼管道及厚壁管道，應選擇蠕變測量標記方法最為合適）。
3.測量數值具有真實意義。采用周長測量包容原則，排除了因管道組織性質不均勻性，蠕變測點不焊在蠕變位置，而造成的假測現象。
4.為保證每次測量時鋼帶尺與鋼管接觸緊度相同，鋼帶尺宜帶有恒定力的拉緊裝置
