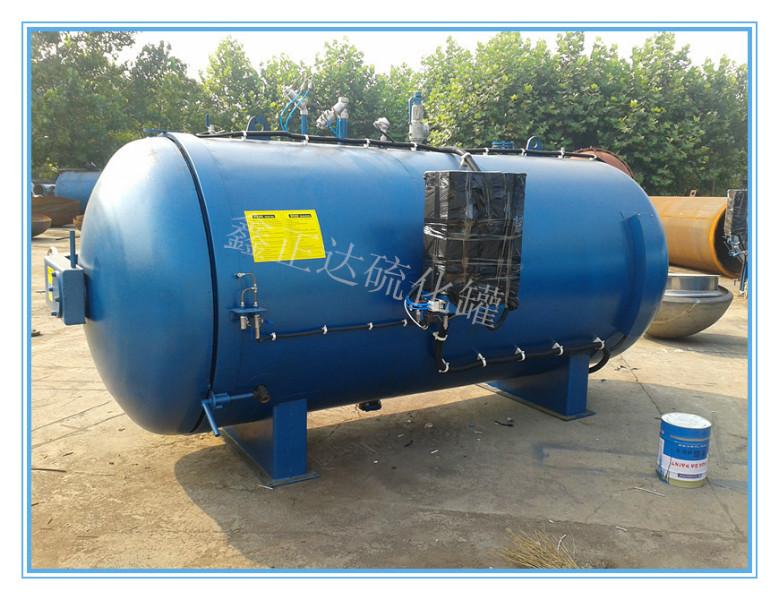

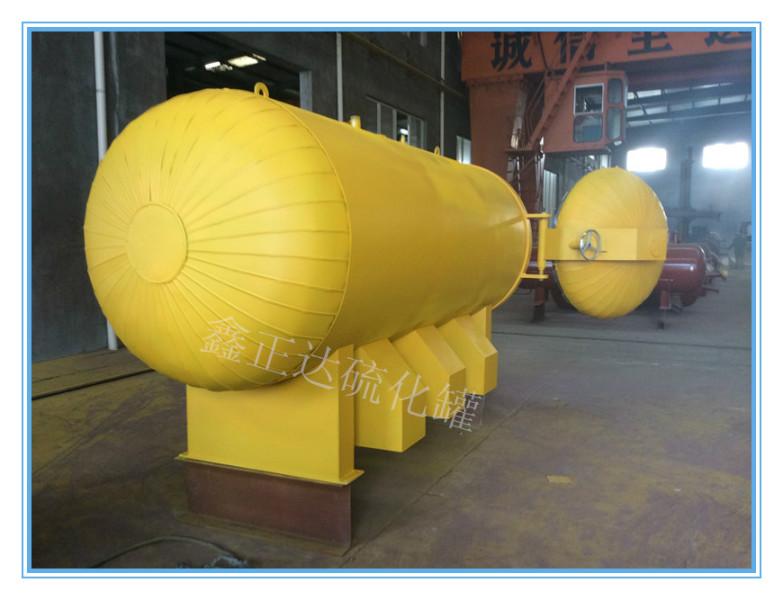

供應小型試驗用電蒸汽硫化罐

技術詳細說明

硫化罐采用溫度、壓力、硫化時間自動控制。自動硫化罐是我公司在借簽國內外硫化罐的基礎上，成功研制的一種新型、節能、的硫化設備，設備不需人工操作，在自動工作時達到了的運行效果。比普通硫化罐節能百分之三十，性能穩定可靠。通過多年來客戶使用的反饋情況，其性能明顯優于其他硫化設備的配置。

（一）．產品型號：￠1500×10000

電蒸汽硫化罐直徑1000m,直筒長度5000mm，材質Q345R，筒體厚度8mm,封頭厚度8mm。設計壓力0.85pa,設計溫度185℃。

1、加熱方式：電加熱包加熱產生蒸汽。特制的不銹鋼電加熱包加熱快、耗電低、使用壽命長。發熱絲采用鎳鉻材料，內置導熱絕緣氧化鎂材料，鎳鉻電熱絲與接線端子焊接，里面填充導熱絕緣氧化鎂材料。法蘭電熱管外接線路端子外置，避免內置接線點發熱打火，引起短路。電熱包功率66千瓦，放置于罐體底部，分3組分別單獨控制，達到設定溫度后只保留其中一組電熱管保溫硫化，此設計極大的節約用電能耗。水容積為0.15-0.35立方（根據硫化時間確定水量）。根據蒸汽向上擴散原理，電熱管加熱水產生的電蒸汽由下至上循環擴散，使罐內蒸汽均勻循環，罐內溫度均勻無死角。防止蒸汽擴散不均造成受熱不均，罐內壓力恒定。解決了罐內產品因溫度和壓力不均，而造成的產品質量不一樣。設定工作程序后，控制系統自動進行升溫、保溫、硫化等工作，硫化結束后發出聲光報警提示。（詳見技術圖紙）

2、開門方式：手動快開門方式，使用時，轉動手動轉盤，即可輕松實現罐門的開啟或關閉，只需一人即可輕松完成全部操作步驟。此設計是目前國內進的開門設計方式和理念。選用特制的軸承和配件材料，長時間不變形不損壞，使用安全快捷、操作簡單，省心。停電時正常開關罐門。

3、密封方式：罐門法蘭充氣式硅膠密封圈，工作時通過壓縮空氣自動充氣密封，罐內空氣壓力將密封圈從槽內頂出，只要罐內有壓力，罐門就不會往外漏氣，并且壓力越大密封越好。開門時放氣泄掉密封槽內壓力，密封圈自動退回法蘭封槽內，充氣式密封設計使密封圈磨損，便捷多用，維護簡單方便，密封效果明顯好于其他方式，密封圈使用壽命長。

4、安全連鎖方式：采用安全連鎖裝置是防止設備在有壓力或帶壓工作時，誤開啟罐門而造成的不安全事故。解決了因工人誤操作和其他原因而帶來的安全隱患。本設備在罐門處設計2套安全連鎖裝置，詳解如下：

（1）、壓力自動安全連鎖：在罐門頂部設置壓力自動連鎖裝置一套，當罐內壓力達到0.01mpa時，懸浮連鎖自動上浮鎖死罐門。只要罐內有壓力就無法開啟罐門，防止工人誤操作帶來的安全危害。

（2）、手動安全連鎖：工作時只有關閉手動連鎖閥門，罐內才能加壓升溫，否則手動連鎖的閥門是跟罐體外部連通的，罐內無法形成壓力。開門時必須先打開手動連鎖閥門，否則不能轉動罐門，無法開啟罐門。確保硫化罐只有在無壓狀態下才能開啟罐門，只要有壓力情況下，即使工人誤操作也打不開開罐門，解決了工人誤操作帶來的安全隱患。

5、溫度控制方式：采用智能數字式溫控儀，通過溫度變送器采集罐內的溫度數據傳輸?shù)娇刂葡?，并在控制箱面板上?shí)時顯視罐內溫度，方便直觀，硫化溫度可根據客戶所需的溫度自由設定（范圍是 1°C—999 °C自調式)。采用電器自動控制系統，使用時，低于設定溫度自動開啟電熱管加熱，達到設定溫度自動關閉電熱管（只保留一組電熱管硫化保溫），確保硫化罐內溫度的準確性和穩定性。

（1）、硫化罐設計2個測溫點：1個數顯溫度表，1個溫度變送器，分別在罐內采集溫度數據。使罐內溫度誤差控制在±2。

（2）、溫度數值顯示方便直觀，便于操作人員觀看。

（3）、根據不同產品的硫化工藝，分階段、分時間段升溫、保溫、硫化等程序的設定。可自主設定硫化工藝和程序。

6、壓力控制方式：

（1）、通過壓力傳感器采集罐內壓力數據傳輸?shù)娇刂葡?，設定壓力程序后，硫化罐內壓力通過自動閥門（氣動角座閥）自動控制。低于設定壓力自動補壓,高于設定壓力自動泄壓，使罐內壓力始終保持在設定范圍。

（2）、壓力控制設計旁路手動閥門一套，便于手動操作。

（3）、壓力數值顯示方便直觀。另設圓盤壓力表1套便于操作人員觀察。

（4）、罐體設計2套法蘭開啟式安全閥，達到設計壓力后安全閥自動開啟。

（5）、設計超高壓力自動報警，安全省心。

7、時間控制方式：設定工作程序后，升溫、保溫、硫化時間等自動控制，可設計多套程序和升溫段。硫化恒溫時間自動控制，數字顯視（范圍1分鐘-999分鐘）。根據不同的產品，不同的規格，不同的硫化工藝，由用戶自主操作設定，操作簡單方便，性能穩定可靠。

（電器控制系統）（PLC電腦控制系統）

8、保溫方式：罐體外置保溫，采用1.5mm冷軋板，焊接固定于罐體四周，內置60mm玻璃絲棉。前后封頭采用外置保溫，封頭直徑1600mm中間加60mm玻璃絲巖棉，保溫封頭內加固定螺栓，固定玻璃絲棉。確保罐內熱量不揮發不浪費，充分利用熱能，降低使用能耗，節約使用成本。罐內保溫效果好，外部美觀大方，長時間使用不變形，不降低保溫效果，便于運輸。外漆藍色。

9、載物方式：罐內二道軌，采用8#導軌鋼,承載重量大。

三、本設備特點：

1、罐門設計：國內進的手動快開門式設計，快捷方便安全。單人即可輕松實現手動開關門，不會因停電原因打不開罐門。特制軸承耐磨耐用，使用壽命10年以上。

2、安全性高：壓力自動安全連鎖、手動安全連鎖、壓力自動控制、手動排氣閥、超高壓報警、自動安全閥等六級安全防護措施。只要罐內有壓就打不開罐門，解決了誤操作帶來的安全隱患，是目前國內最安全的壓力容器設備。

3、充氣式密封：關門充氣即可實現密封，放氣泄壓開門，只要罐內有壓就不會漏氣，解決了罐內漏氣問題。密封圈磨損，使用壽命長。

4、保溫效果好：罐體外部采用50mm的玻璃絲棉，外加鋼板固定支撐，熱量不揮發不浪費不變形。比其他保溫方式節省百分之二十的能耗。10年內不降低保溫效果。

5、操作簡單方便：采用便捷的設計理念和制造工藝，操作工人只需15分鐘即可學會全

部操作流程。性能穩定可靠，硫化效果好。

6、自動控制：從升溫、保溫、硫化等所有程序均有控制系統自動完成。只需打開控制開

即可實現全部流程。省時省心省成本，確保產品質量。

自動控制系統主要配件：

1、電器自動控制系統主要配件單：
