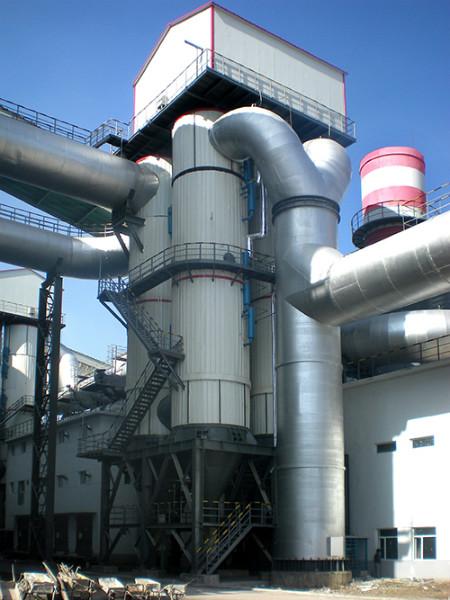

供應礦熱電爐煙氣余熱回收熱管

   RFG系列熱管鍋爐是我公司為礦熱電爐(鐵合金電爐、電爐)煙氣余熱回收開發的設備。該設備將600℃左右的廢煙氣降至180℃左右，來滿足布袋除塵器的許用工作溫度，同時熱管鍋爐產生0.8-1.6MPa蒸汽可用于余熱發電等。

 鐵合金煙氣環保治理及余熱回收研究

技術總結報告

1、前言

鐵合金生產主要采用礦熱爐冶煉工藝，其電爐形式有半開式和封閉式兩種，半開式居多。本項目主要以半開式礦熱爐煙氣環境治理工藝的余熱回收為研究對象展開研究工作。

目前，我國鐵合金生產電爐型號有：3600KVA、 6300K、9300K、12500K、2000K、25000K型。每臺礦熱爐每小時排出廢氣約為40000～300000Nm³/h，隨著冶煉鐵合金品種的不同排煙溫度400～650℃，含塵量8～20g/m³。造成大量的環境污染，及能源浪費。

天津華能集團公司向天津市科學技術委員會立項，對鐵合金煙氣環保治理及余熱回收進行研究。解決鐵合金生產礦熱爐冶煉工藝中煙氣余熱利用，能源浪費問題，開發了熱管余熱鍋爐回收煙氣余熱。

2、鐵合金煙氣環保治理及余熱回收工藝

礦熱爐半封閉煙罩引出保溫?zé)煹?，將高溫?/span>650℃）、高煙塵濃度（20 g/m³）的廢煙氣送到熱管式廢熱鍋爐，經熱管式廢熱鍋爐降溫后，送入布袋除塵器。除塵后的煙氣排放，排放煙塵濃度小于10mg/m³。

該工藝中布袋除塵設備，目前有兩種成熟技術，一是大布袋除塵技術，二是脈沖反吹除塵技術。鐵合金煙氣環保治理及余熱回收項目設計難點在于熱管降溫設備，它必須適用于高含塵煙氣工藝，必保設備不泄露，一旦設備泄露煙塵很快將設備堵死，很難。

工藝流程圖

3、鐵合金礦熱爐廢氣的性質分析

鐵合金礦熱爐煙氣在礦石和焦碳在電爐中冶煉時形成。它的溫度隨加料出料工藝存在波動，一般在300—700℃范圍。煙塵中的灰塵屬飛灰，粒度較小，煙塵粒度（小于2μm  77%；2-5μm  18%； 5-10μm  3% ；大于10μm  2%）。煙氣灰塵含量8—20 g/m³。

鐵合金煙塵主要成分表

煙塵成分復雜，具有較強的親水性。

4、熱管余熱鍋爐的設計技術

4.1熱管降溫器的結構

熱管余熱鍋爐由熱管蒸發器、汽包、上升管、下降管、配套設備有清水泵、給水泵、除氧、清灰系統器等組成。熱管蒸發器是相變式熱管降溫裝置的主要設備，它為直立圓筒結構，由外筒體（DN3000）、內筒體（DN1600）和熱管（φ48×1200）三部分構成。熱管徑向斜置焊接在熱管散熱器的內筒體壁上，插入內筒體的是光管，內筒體外側熱管段鎳基釬焊有縱翅片。工作時煙氣氣走熱管蒸發器外筒體與內筒體之間的夾套，軟水走熱管散熱器內筒體里面，并和汽包自然循環，產生飽和蒸汽。

4.1.1 煙氣系統

來自重力除塵器的煙氣，溫度300—700℃含塵煙氣，經過高溫管進入蒸發器，煙氣從蒸發器底部出，由排煙口排出溫度180℃，進入布袋除塵器。

4.1.2水汽系統

 外供軟水行除氧，除氧后經給水泵進入汽包；汽包和蒸發器自然循環；汽包內蒸汽與水分離；蒸汽經分汽缸外供用戶。

①選用一套除氧器，一個水箱。除氧器配備2臺給水泵，除氧器給水泵為IS型單級單吸離心泵。

②從除氧器到汽水分離裝置的給水系統配兩臺電動給水泵，水泵揚程除滿足系統壓力外，還要克服水柱爬升高度及沿程阻力，汽包給水為DG型鍋爐給水泵。

③蒸汽發生器、汽包均設有排污出水口，可定期內部殘留污物及水垢。系統水箱設有給水取樣；汽包設有水取樣點，對余熱鍋爐水進行取樣。

4.2 清灰系統設計

鐵合金煙氣灰塵含量高，因此設計熱管蒸發器的清灰系統是本項目的的重要內容之一。目前，國內換熱器應用的清灰系統有：聲波清灰、壓縮空氣清灰、落丸清灰、沖擊波清灰等。

壓縮空氣清灰   其在線清灰能力差，本系統不太適用。

聲波清灰  在聲波的作用下，可將灰松動，但灰量過大、灰塵較細和附著力強時，選用聲波除灰效果較差，經實驗聲波清灰本系統不太適用。

落丸清灰  由小車、布丸機構、提升機等組成。結構簡單、消耗底，簡單適用。落丸清灰除部分有部分死角外，能滿足清灰效果。

沖擊波吹灰系統  是我國引進前蘇聯技術，我國消化研制開發的在線吹灰產品。其工作原理是將空氣和可燃?xì)獍匆欢ū壤旌?，?jīng)高能點火后在沖擊波發生器內形成可控強度的沖擊波，沖擊動能吹掃受熱面的同時伴有高聲強聲波震蕩和熱清洗作用，以達到吹除積灰保證受熱面清潔，提高傳熱效率，恢復鍋爐出力的目的。

JSR型沖擊波吹灰系統的參數為：

可燃?xì)怏w類型：         可燃?xì)鈿庠矗浩垦b氣

可燃?xì)怏w壓力：0.9～0.15MPa   可燃?xì)怏w消耗量：≤0.06m3/次（常溫常壓）

空氣氣源：送風機提供        空氣壓力：～4KPa；

額定能量：25--2500KJ；

沖擊波清灰能滿足清灰效果。

4.3 鍋爐蒸發器的設計

4.3.1熱管技術

 熱管是一種傳熱元件,利用封閉的管內介質的沸騰吸熱和冷凝放熱進行熱傳導。其具有以下特點：

①極高的傳熱性能  隨管內工質的不同，傳熱系數達10⁷W/m².℃,是普通碳鋼的數萬倍。

②低溫差下高傳輸熱量能力  一根直徑12.7mm，長1000mm的紫銅棒，兩端溫差100℃時傳輸30W的熱量；而一根直徑、長度的熱管傳輸100W的熱量，兩端溫差只需幾度；

③換熱兩流體均走管外，可以翅片化以強化傳熱；

④單管作業性   由熱管組成的換熱設備單根熱管損壞對設備的換熱影響不大，即使部分熱管損壞也不會影響的政正常運行；

⑤熱源分匯  在設計可以隨意調整熱管冷卻段和蒸汽段的換熱長度，以控制熱管的壁溫，因此可以使熱管換熱器避開露點。這樣就可避開露點腐蝕、不易積灰；

⑥熱管與換熱器單支點焊接，避免由熱帳冷縮造成的應力。

4.3.2 管內工質選擇

電爐煙氣進入換熱器，入口高溫時溫度800℃，余熱鍋爐額定壓力隨各企業用汽壓力的不同，鍋爐壓力0.4--1.0 MPa,對應蒸汽溫度150--181℃。

熱管工作溫度：Tv=(t₁+t₂)/(n+1)。

n兩側熱阻比，換蒸發換熱管兩段熱阻比（與熱管蒸發段與放熱段的長度比和氣側的翅化比有關）。

熱管工作溫度決定工質的選用，碳鋼水熱管工作溫度60--250℃。超過250℃時，管內的緩蝕劑作用減弱，管內出現化學反映：

H₂O+Fe——FeO+H₂

產生不結凝氣體，破壞熱管的真空度，熱管失效。長時運行熱管管內壓力增大，大于熱管的安全運行壓力4.0 MPa，造成爆管。

本項目選擇兩種工質的熱管，水、萘。

（1） 選用316不銹管對列管迎風面防護；

（2） 增加管壁厚度，用滲鋁管增加耐沖刷能力。

設計換熱器入口流速為8米左右，降紙灰塵對換熱沖刷動

4.3.3換熱器的積灰問題

   煙氣含塵量是8—20g/m³，也就是說每小時500Kg左右的灰塵通過換熱器。電爐煙塵粒度較小0—10μm的灰占灰塵總量的70%以上，該種灰有較強的吸附力，換熱器的除灰是該換熱器的設計的核心內容

在換熱器結構的設計上采用以下措施

①換熱管間距較其他工況設備增大。

②煙氣在設備中流速要設計為一般為8--10米。

③換熱器的布置形式必須考慮便于除塵，換熱器布置上采用L型。

④嚴禁采用環翅片，采用環翅片可以增大換面強化傳熱，降低設備投資，但在如此大的灰塵工況中，環翅片換熱器很快堵死，再好吹積設備也不能將翅片間的積灰吹凈。因此嚴禁使用環翅片管換熱器。

5 、運行結果分析

   鐵合金煙氣環保治理及余熱回收研究項目于2006年9月投入使用，應用在吉林鐵合金公司硅鐵礦熱爐上。工藝條件如下：

（1）煙  氣   量：90000Nm³/h

（2）入口煙氣溫度：400—650℃

（3）出口煙氣溫度：180℃

（4）額定蒸汽壓力：0.6MPa

（5）蒸 汽 溫 度：164℃

      經過一年來得運行，經測試達到了預期效果，現將運行測試結果總結如下：

余熱利用運行記錄表

典型用戶：

中鋼集團吉林鐵合金有限公司

山東良達鐵合金公司
