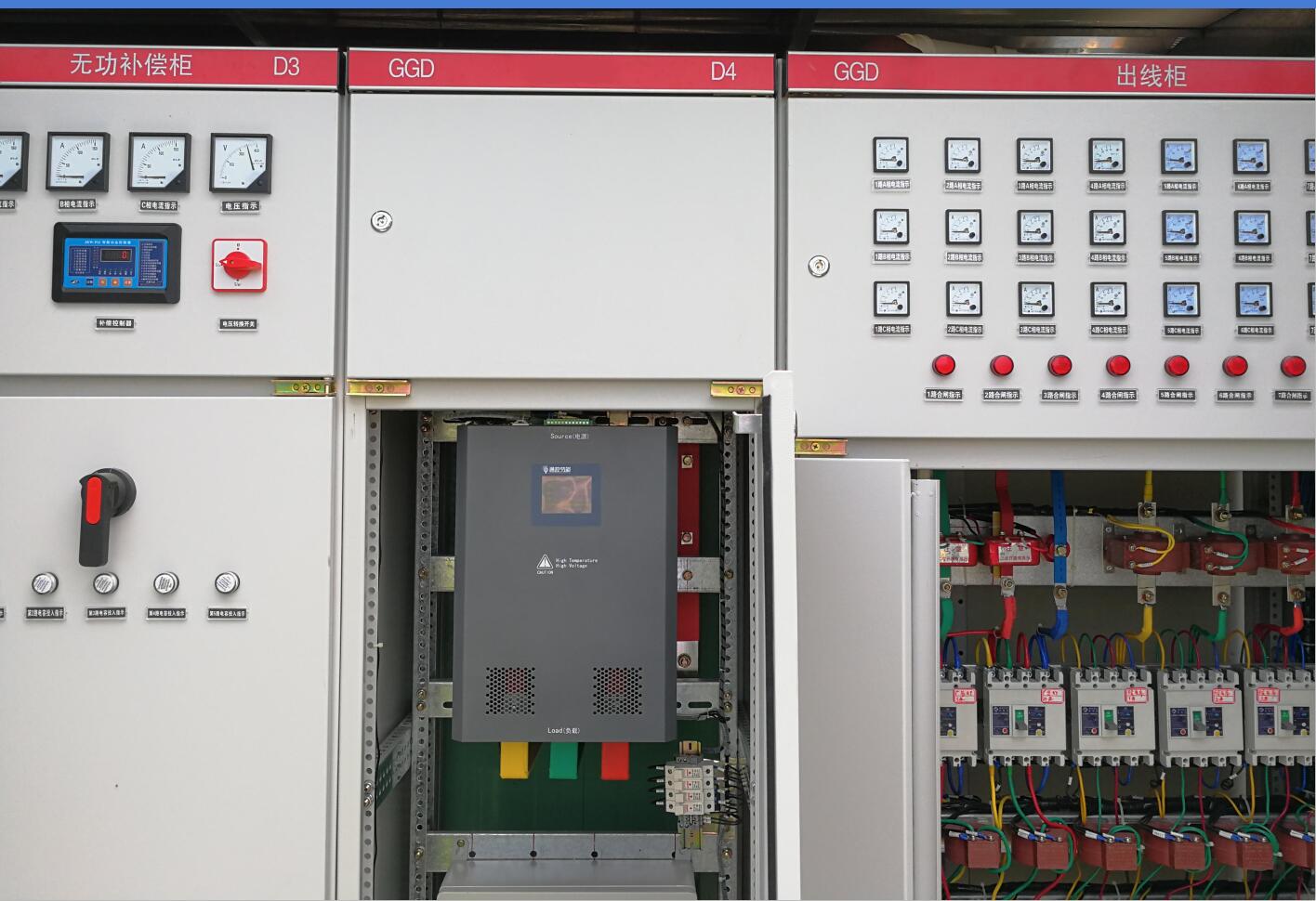

SZJK-120智能節能控制系統

  SZJK-200智能節能控制系統

產品規格： SZJK-30至SZJK-800

主要特點:

1) 本產品在微電腦控制程序、智能節電控制、自動旁路保護、手動旁路選擇功能下，能保證節電后設備正常使用，確保照明設備安全運行。

2) 可靠性高，系統主機采用優質磁材料，實現低耗、的理想運行。

3) 采用人性化設計，操作簡便。

4) 無諧波干擾，且能抑制高次諧波。

5) 節電率高，根據設備及用電情況，節電率達20%-40%。

6) 具有低電壓自動旁路功能，電壓恢復正常后自動進入節電狀態。

7) 具有低電流自動旁路功能，減少系統自身的消耗。

8) 具有故障自動旁路功能。

9) 具有手動旁路功能，在緊急情況下使用。

10) 兩種起動方式：旁路起動（全壓起動）和軟起動（低壓起動）。旁路起動——起動時全壓供電一定時間，保證燈具正常使用后自動進入節電運行狀態；軟起動，保證燈具正常使用情況下，通過降低起動電壓達到降低起動電流的目的，延長燈具壽命。起動后自動進入節電狀態。起動時間可調。

11) 具有穩壓功能。

12) 可通過RS-485轉RS-232，實現與計算機之間的通訊，通過計算機可查詢本產品運行的狀態、電流、電壓等，并對本產品實施控制。

13) 短路保護功能。

14) 過熱保護功能。

15) 提升功率因率，對大部分設備可提升功率因率約5%-10%，減少無功損耗。

16) 安裝方便，對用戶原有線路和用電設備無須改裝整個安裝工作能短時間內完成。

17) 自動化程度高。

18) 十萬小時之系統使用壽命。

功能概述:

1) 高精度電能采集

系統設計采用高精度電能采集芯片采集三相電流、電壓。在出廠前，工廠對系統進行電流電壓的校準；如用戶因更換了互感器或其它原因需重新校準電參數值，請使用產品附帶的電腦軟件在專業人員指導下進行校準操作。

2) 4個節電檔位

具備4個節電檔位控制輸出。0 ~ 3檔，分別為旁路、低節電檔、中等節電檔、高節電檔，用戶可根據實際使用情況選擇節電檔位。

3) 過熱保護

設備在使用期間，如因異常情況導致變壓器溫度過高，這將影響設備的正常運作。為避免因溫度過高導致不可預料的故障發生，系統具備過熱保護功能。該功能使用1個輸入開關回路實時檢測3相105°常閉溫控串聯輸出故障信號，當溫度達到預警值，主控制器輸出開關信號切斷帶勵磁空開，報警指示燈亮。

4) 光控/時控輸出（預留）

設備預留兩路輸出控制功能，使用第1路光控/時控輸出控制開關信號啟動；第2路時控輸出控制開關信號啟動。

5) 過流保護

當負載電流值達到用戶設定的過流預警值時，報警輸出，指示燈及推動空開勵磁線圈，避免因電流異常導致負載受損，保護用戶的使用權益。

6) 低電流旁路功能

設備設置低電流旁路功能后，當設備運行電流低于設置的電流后設備處于旁路運行狀態，減少設備的運行損耗；設備的低電流值在出廠前程序已經設定，100A及以上的設備啟動電流是10A，自動低電流是5A；100A以下的設備啟動電流是10%，自動低電流是啟動電流的一半；

7) 節電運行模式

系統具備兩個運行模式，手動控制模式及自動控制模式。當用戶選擇運行模式為手動模式后，必須由用戶手動調節節電檔位使設備保持該檔位的節電水平運作；若選擇使用自動模式，節電工作由主控制器操作系統根據用戶設定節電參數自動運作，無需人為干預。

8) 節電控制模式

節電控制模式分為檔位選擇控制、電壓水平選擇控制、自動穩壓控制；系統供用戶可設定6個節電工作時間段，時間段內設備根據用戶選擇的控制模式進入相應控制。
