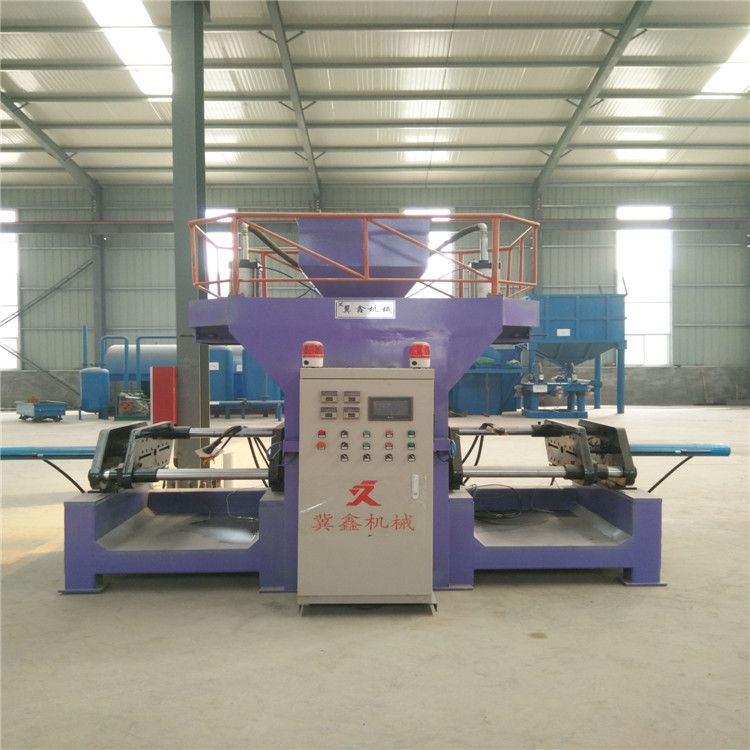

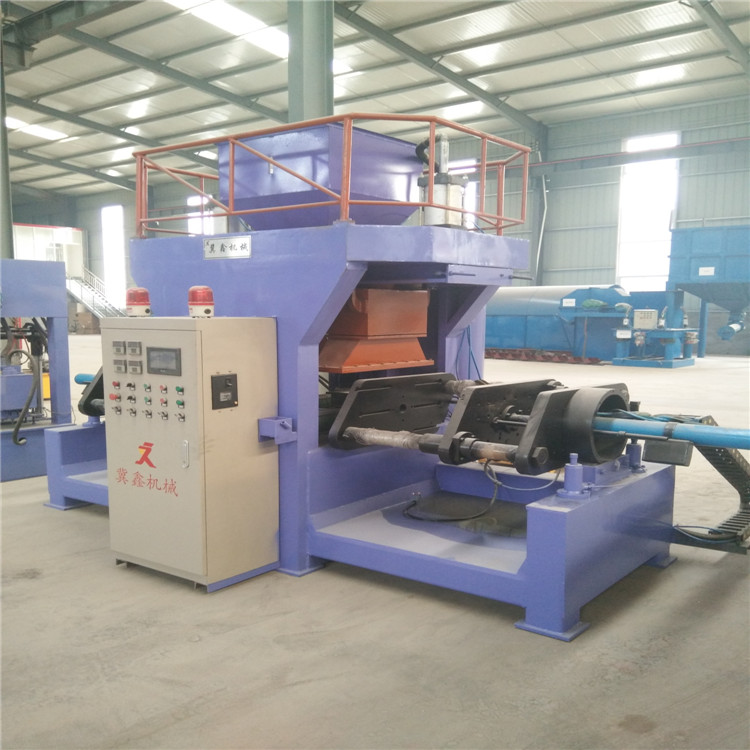

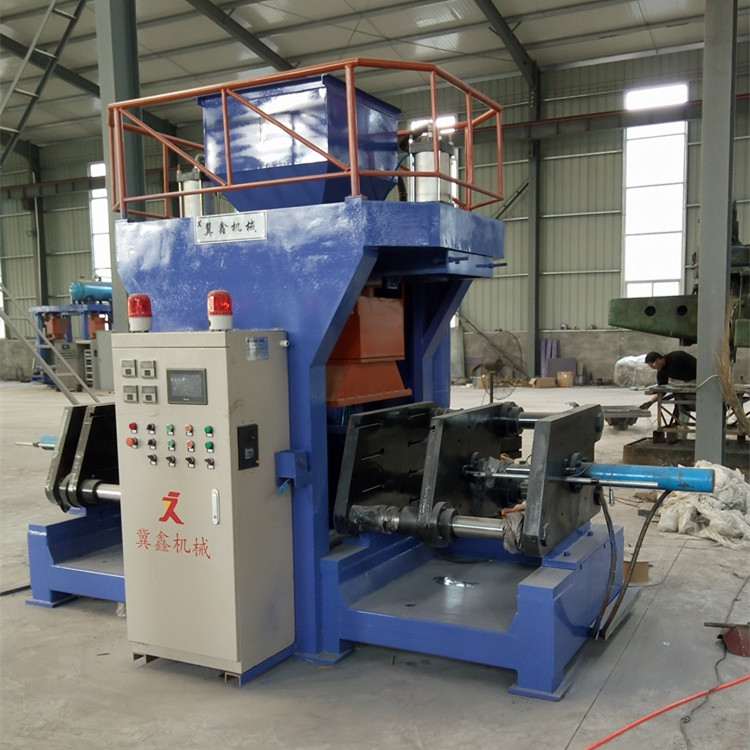

供應(yīng)冀鑫殼芯機(jī)專(zhuān)業(yè)鑄造廠家

殼芯機(jī)屬于射芯機(jī)中模板可以翻轉(zhuǎn)的一種。在射芯機(jī)的原理上再加一個(gè)180°翻轉(zhuǎn)功能，可將砂型內(nèi)部未固化的沙子倒出再利用，可節(jié)省覆膜砂成本。
其具體工作原理：
樹(shù)脂砂殼芯法是一種精密的制芯工藝，它是將含有酚醛樹(shù)脂的芯砂（簡(jiǎn)稱(chēng)殼芯砂）填入已加熱的的金屬芯盒中，保持一定的時(shí)間（5~15s），使靠近芯盒壁處殼芯砂中的樹(shù)脂溶化而將砂粒粘結(jié)在一起，沿芯盒內(nèi)腔壁形成具有一定厚度的塑性狀態(tài)殼層。將多余的芯砂倒出之后，再繼續(xù)加熱一定時(shí)間（30~90s），開(kāi)啟芯盒將殼芯頂出，即得到型壁厚度很?。▋H5~12mm）中空的薄殼砂芯。制作一個(gè)砂芯僅用1~2min。
⑴加熱芯盒 芯盒用電或煤氣加熱。芯盒的加熱溫度由殼芯砂粘結(jié)劑、需要的殼厚、結(jié)殼時(shí)間和硬化時(shí)間等因素確定，一般為260~280℃。
⑵吹砂 殼芯砂的流動(dòng)性好，因此吹砂斗內(nèi)只需通入0.1~0.3MPa的低壓壓縮空氣進(jìn)行吹砂，并在一定時(shí)間內(nèi)（1~3s）保持壓力。掌握好吹砂壓力和保持時(shí)間適當(dāng)，有利于獲得輪廓清晰、完整和光潔的砂芯。
⑶結(jié)殼 吹砂結(jié)束后，吹砂斗停留一段時(shí)間進(jìn)行結(jié)殼，結(jié)殼時(shí)間一般為15~50s，殼厚按需要而定，一般為3~10mm。
⑷倒出余砂 達(dá)到規(guī)定的結(jié)殼厚度后，降砂斗翻轉(zhuǎn)180°，將未曾結(jié)殼的中心部分芯砂倒回吹砂斗。然后作左、右45°的搖擺，以倒凈未結(jié)殼的芯砂。
⑸硬化 將已結(jié)殼而尚處于塑性狀態(tài)的薄殼繼續(xù)加熱一段時(shí)間，使塑性薄殼完全硬化。硬化時(shí)間視殼厚而定，一般為2min左右。

⑹頂芯、取芯 硬化結(jié)束，高強(qiáng)度的薄殼砂芯已經(jīng)制成，可從芯盒中頂出，用人工或工具取出待用。

標(biāo)簽：     衡水市專(zhuān)業(yè)鑄造   衡水市專(zhuān)業(yè)鑄造廠家
