   深圳EMC現場測試實驗室，可以進行電源EMC現場測試，電源EMC現場測試， LED電源產品現場測試，家電產品現場測試等，

    電磁兼容（EMC）是對電子產品在電磁場方面干擾大小（EMI）和抗干擾能力（EMS）的綜合評定，是產品質量最重要的指標之一，電磁兼容的測量由測試場地和測試儀器組成。

   電磁兼容是研究在有限的空間、時間、頻譜資源條件下，各種用電設備（廣義還包括生物體）可以共存，并不致引起降級的一門學科。它包括電磁干擾和電磁敏感度兩部分，電磁干擾測試是測量被測設備在正常工作狀態下產生并向外發射的電磁波信號的大小來反應對周圍電子設備干擾的強弱。電磁敏感度測試是測量被測設備對電磁騷擾的抗干擾的能力強弱。電磁干擾主要包括輻射發射和傳導發射。

輻射發射：

通過空間以電磁波形式傳播的電磁干擾。

傳導發射：

沿著導體傳播的電磁干擾。

測試場地：

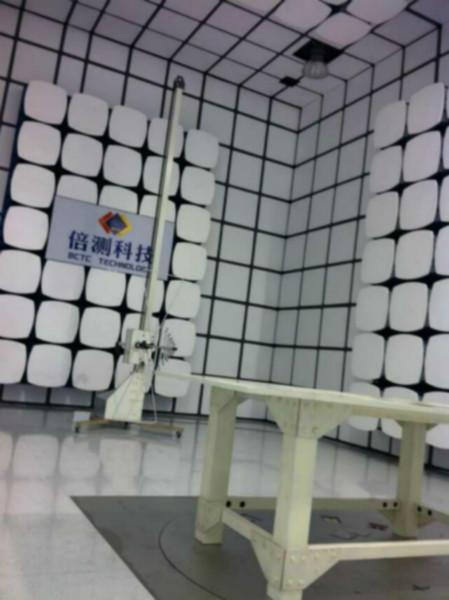

開闊場、半電波暗室、室。

電磁干擾測試主要設備：

1、電波暗室 2、接收機 3、接收天線 4、人工電源網絡

5、功率吸收嵌 6、轉臺、升降臺 7、轉臺、升降臺控制器

EMC包含兩大項：EMI（干擾）和 EMS(敏感度，抗干擾）

EMI測試項包括：RE（輻射，發射）

CE(傳導干擾）

Harmonic（諧波）

Flicker (閃爍)

EMS測試項包括：ESD （靜電）

EFT（瞬態脈沖干擾）

DIP(電壓跌落）

CS（傳導抗干擾）

RS（輻射抗干擾）

Surge（浪涌，雷擊）

PMS(工頻磁場抗擾度）

1.EMI（Electro-Magnetic Interference）---電磁騷擾測試

此測試之目的為：檢測電器產品所產生的電磁輻射對人體、公共電網以及其他正常工作之 電器產品的影響。

EMI測試主要包含什么內容？

Radiated Emission －輻射騷擾測試

Conducted Emission－傳導騷擾測試

Harmonic－諧波電流騷擾測試

Flicker－電壓變化和閃爍測試

2. EMS（Electro-Magnetic Susceptibility）---電磁抗擾度測試

此測試之目的為：檢測電器產品能否在電磁環境中穩定工作，不受影響。

EMS測試主要包含什么內容？

ESD－靜電抗擾度測試

RS－射頻電磁場輻射抗擾度測試

CS－射頻場感應的傳導騷擾抗擾度測試

DIP－電壓暫降，短時中斷和電壓變化抗擾度測試

SURGE－浪涌（沖擊）抗擾度測試

EFT－電快速瞬變脈沖群抗擾度測試

PFMF－工頻磁場抗擾度測試

雜散定義：指用標準測試信號調制時在除載頻和由于正常調制和切換瞬態引起的邊帶及鄰道以外 離散頻率上的輻射（既遠端輻射）。雜散輻射按其來源可分為傳導型和輻射型兩種。

傳導雜散：指在天線的接頭處50歐姆負載上測得的任意離散信號的電平功率。

輻射雜散：測試設備的機殼、結構及互連電纜引起的雜散騷擾。測試條件在電波暗室內進行，或是在戶外進行

一、EMI（電磁騷擾）分射頻和工頻兩類測試

l 射頻類測試項目：

1.1 射頻分傳導和輻射兩項測試

射頻傳導（室測試）

1.1.1傳導分電壓和功率兩項測試

1.1.2傳導電壓標準：CISP、14、15、22

1.1.3傳導功率標準：CISP、14

射頻輻射（電波暗室測試）

1.1.4 射頻輻射標準：CISP、22、IEC60571

l 工頻類測試項目（實驗室測試）

1.2 工頻分諧波和閃爍兩項測試

工頻諧波1.2.1IEC6100-3-2

工頻閃爍1.2.2IEC6100-3-3

二、EMS（電磁銘感度）分瞬變、射頻、低頻磁場、電源質量

l 瞬變類測試項目（實驗室測試）

2.1 瞬變分靜電、瞬變脈沖和浪涌三項測試

瞬變靜電IEC6100-4-2

瞬變脈沖IEC6100-4-4

瞬變浪涌IEC6100-4-5

l 射頻類項目

2.2 射頻分傳導和輻射兩項測試

射頻傳導IEC61004-6（實驗室測試）

射頻輻射IEC6100-4-3（電波暗室測試）

l 低頻磁場類測試項目（實驗室測試）

2.3 低頻磁場分脈沖磁場和工頻磁場兩項測試

脈沖磁場IEC6100-4-9

工頻磁場IEC6100-4-8

電源質量類測試項目（實驗室測試）

2.4分跌落、中斷、電壓變化三項測試

IEC6100-4-11

1. 傳導功率測試面積 > 7x1M

2. 傳導電壓測試桌：推薦 2x1.5x0.8

要考慮柜式設備的測試面積。

3. 諧波及閃爍測試面積 >2x2

4. 靜電放電測試桌：推薦 2x1.5x0.8

5. 瞬變及電源質量測試桌： 推薦 2x1.5x0.8

4. 5. 可用同一張測試桌

6. 傳導射頻敏感度測試桌： 推薦 2x1.5x0.8

5. 6. 可用同一張測試桌

7. 室和實驗室要有相應的溫濕度要求

8. 敏感度測試時周圍不能有敏感設備

9. 在實驗室做測試時，周圍不能有發射或干擾設備

否則測試要在室內進行。

10. 除功率放大器和諧波，閃爍系統為三相供電外，其他

設備均為單相供電。

11. 有標準，為現在手頭的標準。

12. 以上為測試環境要求?。。?！

13. 所有測試標準，如需要的請對照標準對照表?。。。?

    5.測試標準

EN 55014-1: 家用電器輻射

EN 55014-2: 家用電器輻射抗擾度

EN 55011: 工業、科學、醫療設備輻射

EN 55013/20: 音視頻產品

EN 55015: 照明電器輻射

EN 61547: 照明電器輻射抗擾度

EN 55022:信息技術設備輻射

EN 55024: 信息技術設備輻射抗擾度

EN 60601-1-2: 醫療電子設備電磁兼容

EN 61000-6-1: 居住、商業和輕工業環境使用的通用設備輻射

EN 61000-6-3: 居住、商業和輕工業環境使用的通用設備輻射抗擾度

EN 61326: 測量用儀器設備電磁兼容

IEC 61000-4-4-2004電磁兼容 試驗和測量技術 電快速瞬變脈沖群抗擾度試驗

IEC 61000-4-5-2005電磁兼容 試驗和測量技術 浪涌(沖擊)抗擾度試驗

IEC 61000-4-11-2004電磁兼容 試驗和測量技術 電壓暫降、短時中斷和電壓變化的抗擾度試驗

IEC 61000-4-2-2001電磁兼容 試驗和測量技術 靜電放電抗擾度試驗
