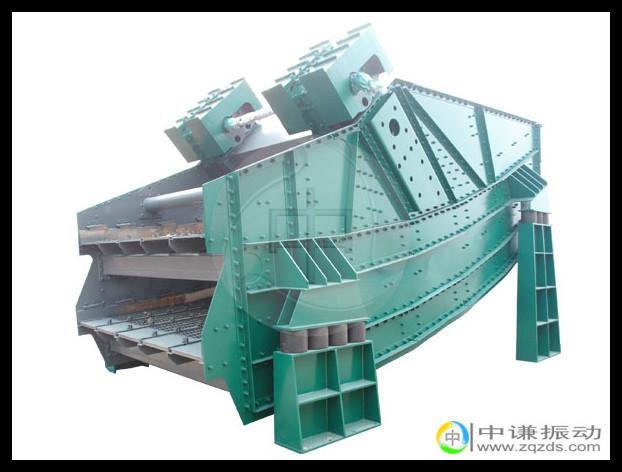

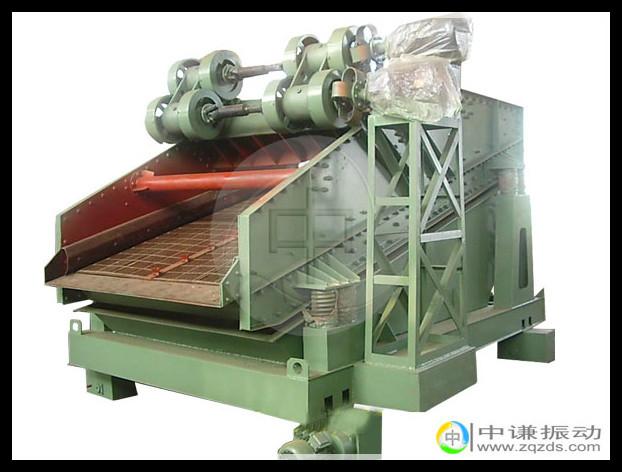

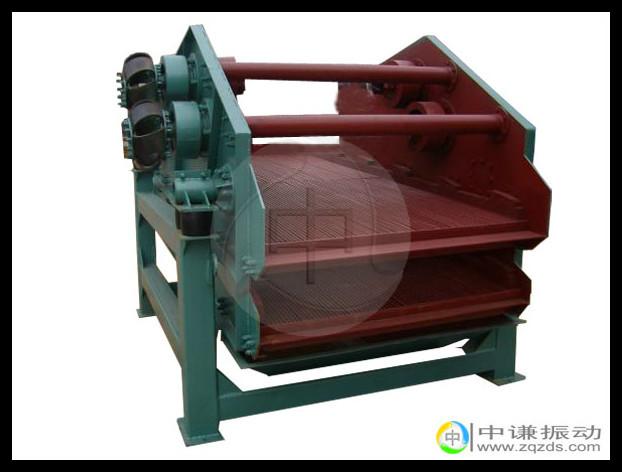

供應圓振動篩河南新鄉中謙振動篩廠家直銷 YA圓振動篩價格

圓振動篩工作原理及主要結構講解由振動篩廠家中謙振動承辦

圓振動篩工作原理

    圓振動篩是一個以篩箱、激振器等可動部分為質量m，以金屬螺旋彈簧或橡膠彈簧為彈性元件C，以激振器為激振機構的單質量強迫振動系統的篩分設備。電機通過輪胎式連軸節驅動激振器、偏心塊高速度旋轉產生強大的離心力，使篩箱作強制性、連續的圓運動，物料則隨篩箱在傾斜的篩面上作連續的拋擲，不斷地翻轉和松散，細粒級有機會向料層下部移動，并通過篩孔排出，卡在篩孔的物料可以跳出，防止篩孔堵塞。這樣周而復始的完成了粒度的分級和篩選過程。

圓振動篩結構組成：

    圓振動篩由篩箱、篩網、振動器、減振彈簧裝置、底架等組成。圓振動篩并可根據用戶要求加防塵罩裝置，以減少灰塵散布在空氣中，可減少對周?chē)h(huán)境的污染。采用筒體式偏心軸激振器及偏塊調節振幅，振動器安裝在篩箱側板上，并由電動機通過三角皮帶帶動旋轉，產生離心慣性力，迫使篩箱振動。圓振動篩側板采用優質鋼板制作而成，側板與橫梁、激振器底座采用高強度螺栓或環槽鉚釘連接。振動器安裝在篩箱側板上，一并由電動機通過聯軸器帶動旋轉，產生離心慣性力，迫使篩振動。

    篩網是篩箱的主要工作構件，也是主要易損件。根據物料品種和用戶要求，可采用優質耐磨鋼絲編織而成的金屬網及非金屬網面，如高錳鋼編織篩網、沖孔篩板和橡膠篩板，網孔的大小控制分級粒度。各類篩板均能滿足篩分效率高、壽命長、不堵孔的要求。篩箱是圓振動篩的部件，為了防止在高速運動中出現構件開裂折斷情況，大部分零部件間采用了高強度螺栓連接。

圓振動篩結構特點：
     1.采用塊偏心作為激振力，激振力強；
     2.篩子橫梁與篩箱采用高強度螺栓聯結，無焊接；
     3.篩機結構簡單，維修方便快捷；
     4.采用輪胎聯軸器，柔性聯接，運轉平穩；
     5.篩分效率高、處理量大、壽命長。
