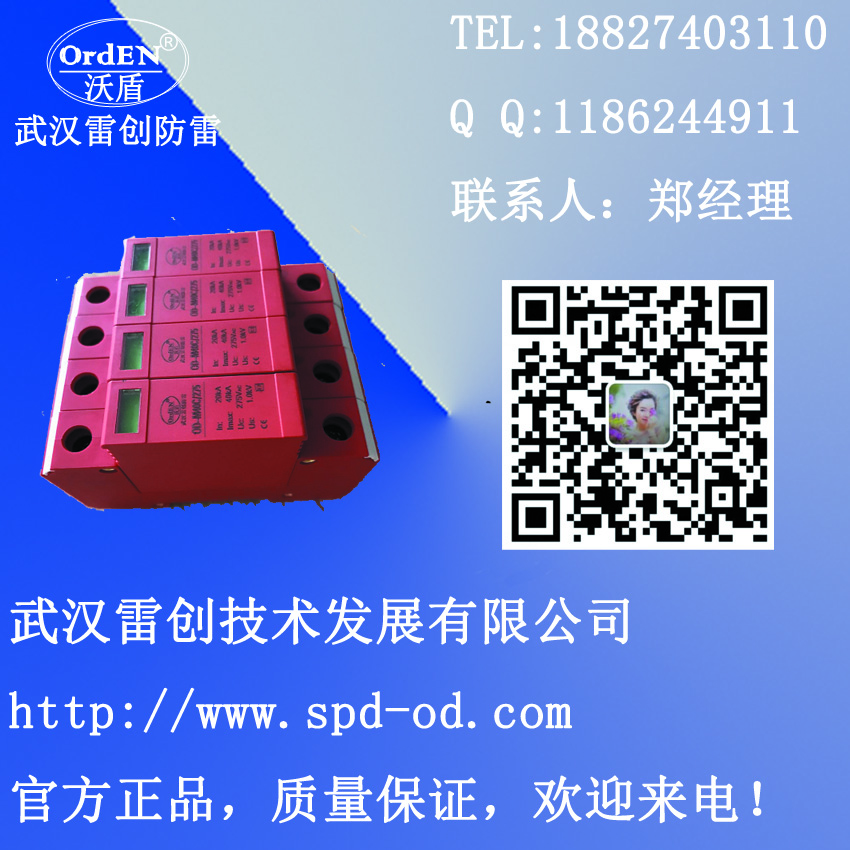

供應三相電源防雷器OD-M40C/4,20-40KA,機房*防雷模塊

該產品廣泛用于移動通信站、微波通信局/站、電信機房、工業廠礦、民航、金融、證等電源系統，如各種配電站、配電房、配電柜、交直流配電屏、開關箱以及其它各種重要且易遭受雷擊的設備。
二、產品特點：
◆ 采用優質壓敏電阻芯片，性能穩定可靠；
◆ 采用插拔式結構，更換方便；
◆ 采用機械式熱脫扣裝置，動作靈敏度高；
◆ 模塊化密封設計,通流量大,保護水平更低;
◆ 單級一相,可組合成多極適用不同電網形式;
◆ 具備劣化顯示窗口，并可配有遠程遙信輸出接口；
◆ 外殼采用高阻燃的材料，安全性能高；
◆ 35mm導軌安裝，標準模塊化設計；
◆ 產品顏色,款式眾多,符合各種審美要求!
◆ 產品參數均為單模塊參數,如需三相,請把型號改成/4,如果單相,請把型號改成/2
三、技術參數：


產品型號(單模塊參數) OD-M100B OD-M80B OD-M60B OD-M40C OD-M20D
IEC類別/VDE規格等級/EN類型 II/C/T2
工作電壓Un（V） 220V 220V 220V 220V 220V
持續運行電壓Uc（V） 320V 320V 320V 320V 320V
標稱放電電流In（KA）8/20μs 60KA 40KA 30KA 20KA 10KA
放電電流Imax（KA）8/20μs 100KA 80KA 60KA 40KA 20KA
電壓保護水平Up(KV) ≤2.5 ≤2.0 ≤1.8 ≤1.5 ≤1.2
響應時間 ＜100
后備保險絲(可選配) 125A 125A 100A 63A 32A
劣化指示 劣化指示窗口
工作環境 －40℃～＋85℃、相對濕度＜95%
產品尺寸 27mm 27mm 27mm 18mm 18mm
安裝導線截面積 2.5mm2-50mm2軟線/多股銅芯線
防護等級，符合IEC 60529/EN 60529 IP20
絕緣外殼材料 阻燃PBT






四、產品尺寸圖與安裝圖：

五、產品安裝說明：
1、安裝前必須切斷電源，嚴禁帶電操作。
2、建議在防雷模塊前端串聯熔斷器或者空開。
3、SPD并聯安裝在建筑物配電箱或機房的電源進線端，產品為導軌式安裝，在條件允許可采用凱文連接方式。
4、安裝時請根據安裝示意圖所示連接，其中L為相線，N為零線，PE為地線，切勿錯接。安裝完成后，合上自動斷路器開關，檢查工作狀態是否正常。
5、防雷模塊在使用期間，應定期檢測并查看故障顯示窗口狀態，當故障顯示窗口呈紅色或遙信端子輸出報警信號時，表示防雷模塊出現故障，應及時維修或更換。
6、適于室內運行，如安裝在室外時，必須加裝防水外殼。
7、所有接線必須牢固及可靠電氣聯接。
8、防雷接地應符合防雷規范要求，接地線盡可能粗短且接地電阻應小于10Ω。
