供應救災單帳篷民政標準救災帳篷

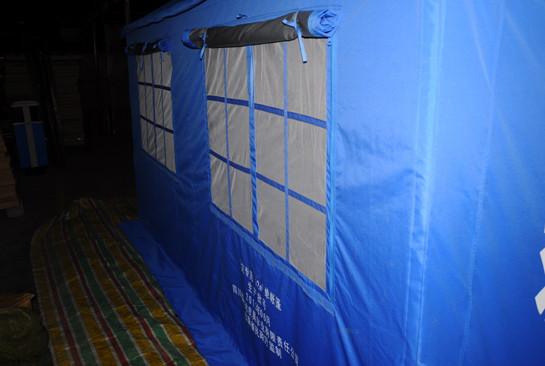

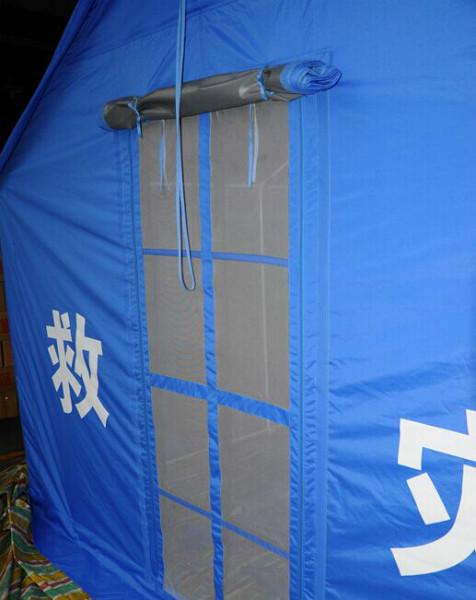

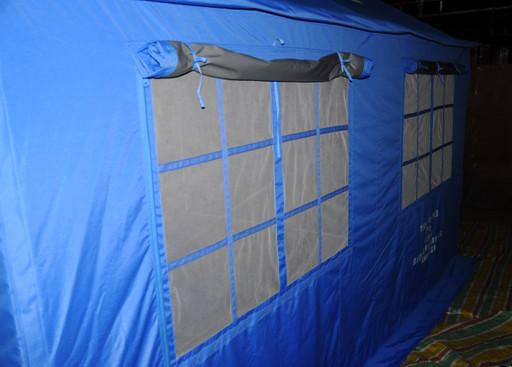

采用長方形雙坡面直墻建筑樣式，開門山墻上開三角窗一個，開窗山墻開三角窗一個，方形窗一個， 兩側墻各開方形窗戶兩個，側墻可支起成陽篷，整體帳篷通過拉繩拉起，用三角樁加固，其樣式、結構及主要尺寸見圖1及表1（單位為毫米），框架結構各部件名稱見圖2，主輔材料規格、質量要求與用途見表3，其他技術指標按照《中華人民共和國民政部門行業標準》（MZ/T011.2—2010）執行。 圖1 樣式、結構及主要尺寸 表1 成品各部位主要尺寸（單位:mm） 部位（件）名稱 成品尺寸 極限偏差 篷體長度 3700 ＋30 篷體寬度 3200 ＋30 側墻高度 1750 ＋20 脊頂高 2670 ＋20 篷頂沿寬度 100 ±5 門口高度 1800 ±20 門口寬度 800 ±10 門簾高度 1900 ±20 門簾寬度 1040 ±20 窗口高度 810 ±10 窗口寬度 1100 ±20 窗簾高度 915 ±20 窗簾寬度 1220 ±20 窗口下邊距地面高度 750 ±20 三角窗底口寬度 1390 ±20 三角窗口高度 400 ±20 培土簾寬度 200 ＋10 圖2 框架結構各部件名稱 材 料 質量要求 用 途 名 稱 規 格 PVC涂層布 333dtex×333dtex天藍色PVC涂層布 滌綸絲含量（）；單位面積重量（g/㎡）≥350 篷布、墊布、包裝袋、配件袋 焊接鋼管 Q235 Φ25mm×1.0mm GB/T13793-2008 通用桿、地桿、立桿 Q235 Φ28mm×1.0mm 三通、四通 Q235 Φ19mm×1.0mm 陽蓬桿 鋼絲 Q195-Q235 Φ4mm YB/T 5294-2006 三通、四通拉環、蓬桿固定框 鋼絲拉繩 Φ4mm，外包PVC GB/T20118-2006及民政部門標準 固定框架 天藍尼龍拉鏈 8號 民政部門標準 紗門、側墻、包裝袋 紫銅管 內徑Φ10mm 壁厚1.0mm GB/T1527-2006 夾固豎向鋼絲拉繩 內徑Φ8mm 壁厚1.0mm 夾固橫向鋼絲拉繩 角鋼 Q195-Q235 Φ30mm×30mm×30mm gb/t 706-2008及民政部門標準 三角樁 表3 主輔材料規格、質量要求與用途 標簽：     成都市救災帳篷   成都市救災帳篷廠家
