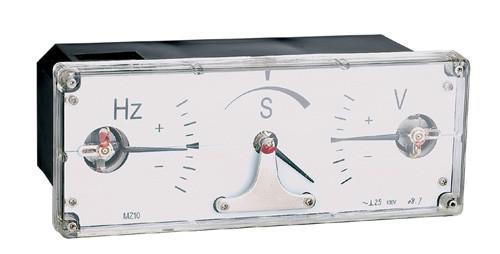

MZ-10型組合式同期指示表

產品使用說明書

一、 用途

MZ-10型組合式同期指示表是由頻率差指示、同期指示和電壓差指示三個測量機構組成的儀表。它用來檢測工頻三、單相發電機與運行的電網系統進行并聯時，對電壓、頻率和相位同期性指示之用。

二、主要技術特性

1、 儀表按準確度為2.5級。

2、 儀表的工作條件為－20～＋50℃，相對溫度95%（當時溫度＋25℃）。

3、 儀表的基本誤差：

電壓差指示的指針進入平衡標線上時，電壓的差值不應超過額定電壓的±2%；

頻率差指示的指針進入平衡標線上時，頻率的差值不應超過額定頻率的±1.0%；

同期指示的指針，在相同電壓和頻率下，其偏離同步標線不應超過±2.5%（幾何度）。

4、 儀表的靈敏度：

電壓差指示聽指針每偏轉1分格，其電壓差值不大于額定電壓±5%；

頻率差指示聽指針每偏轉1分格，其頻率差值不大于額定電壓±1.5%。

5、 儀表指示進入同期的性能：

⑴、當待并聯發電機的電壓和頻率大于電網的電壓和頻率時，電壓差、頻率差指示的指針應向“＋”方向偏轉，如果小于電網的電壓和頻率時，電壓差、頻率差指示的指針應向“－”方向偏轉。

⑵、如果當待并聯發電機的頻率大于電網頻率時，同期指示的指針應作順時針方向旋轉小于電網的頻率時，應作逆時針方向旋轉。

⑶、當待并聯發電機的頻率與電網的頻率相差0.25～0.7HZ范圍內時，且電壓相同，則同期指示應能作正常旋轉。

6、 儀表的工作位置為垂直使用。

7、 儀表的額定頻率為50HZ，偏離到48～52HZ范圍內任一頻率時，引起儀表指示值的改變不應超過基本誤差。

8、 當電壓自額定值偏離±10%時，引起儀表指示值改變不應超過基本誤差。

9、 儀表的所有線路與外殼間的絕緣、能耐受頻率為50HZ實際正弦波形的交流電壓歷時1分鐘試驗，在室溫和相對濕度為85%以下試驗電壓為2KV。

10、表在運輸包裝條件下，能耐受沖擊頻率每分鐘80～120次，加速度為30米/秒的運輸顛震歷時2小時。

11、儀表的量限為單、三相額定電壓50、100、220/380V。

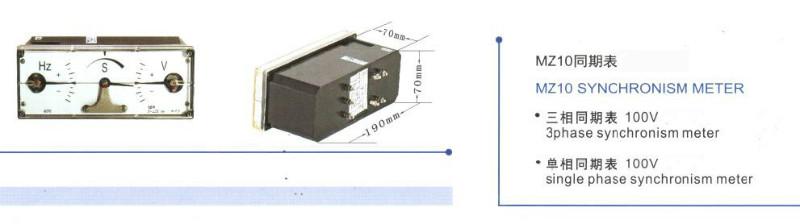

12、儀表的外形尺寸為圖1所示。

三、儀表的結構特征和電氣原理采用黑色

儀表為矩形，表蓋采用全透明的塑料制成，觀察讀數清晰，外形美觀，外殼采用黑色酚醛塑料壓制成，絕緣性能較佳。

儀表的電壓差指示、頻率差指示及同期指示的簡單電氣原理為：

頻率差指示采用定電壓、電容微分電路，將輸入的正弦波被測信號，經過晶體穩壓管削波成為近似方波，經由電容與電阻組成的微分電路和二極管整流器，將被測信號轉換成與信號頻率成正比的直流電表，待并聯發電機的正弦波信號及電網的正弦波信號分別通過二個參數基本相同的定電壓電容微分電路，將這兩個信號轉換成與信號頻率成正比的兩個直流電流，同時送入一個零位在中間的磁電系電表中，當待并聯發電機與電網的頻率相同時，轉換成的兩個直流電流值相等，則磁電系電表指針指示在中間零位，如果待并聯發電機的頻率大于電網的頻率，轉換成的兩個直流電流值將不相等，磁電系電表指針將朝“+”方向偏轉。反之，若待并聯發電機的頻率小于電網的頻率，轉換成的二個直流電流值也不相等，磁電系電表的指針將向“-”偏轉。

電壓差指示采用半波整流電路。將被測信號經二極管半波整流電路轉換成與信號電壓幅值成正比的直流電流。待并聯發電機的正弦波信號及電網的正弦波信號分別通過二個參數基本相同的整流電路，將這二個信號轉換成與信號電壓幅值成正比的二個直流電流，同時送入一個零位在中間的磁電系電表中，待并聯發電機與電網的電壓幅值相同時，轉換成的二個直流電流也相等，則磁電系電表指針指示在中間零位。如果待并聯發電機的電壓幅值大于電網的電壓幅值，轉換成的二個直流電流值將不相等，磁電系電表指針將朝“＋”方向偏轉，反之，若待并聯發電機的電壓幅值小于電網的電壓幅值，轉換成的二個直流電流值也不相等，磁電系電表指針將朝“-”方向偏轉。

同期指示采用電磁系流比計結構。它由二個交叉成60°的固定線圈和一個圓形固定線圈，其中有一個“Z”形動鐵片轉動指示器且固定在轉軸上，組成二個交叉成60°的固定線圈通過附加電阻接到待并聯發電機電路上。圓形固定線圈接到電網電路上。二交叉線圈產生二個交變磁場，它的合成磁場為一個旋轉磁場，固定圓形線圈產生一個脈動磁場，它們使“Z”形鐵片磁化。鐵片總處在能量位置。當待并聯發電機的頻率高于電網頻率時，旋轉磁場的旋轉速度（沿順時針方向）將加快。旋轉磁場與脈動磁場值相遇的位置也將不斷沿順時針向移動，鐵片也將帶動指針順時針向快的方向（“＋”方向）轉動。同樣，當待并聯發電機的頻率低于電網頻率時，指針將逆時針向“慢”方向（“-”方向）轉動。

組合式同期指示表的電氣原理圖如圖2所示。

組合式同期指示表的簡單使用方法：

按照儀表的接線圖，先將儀表聯接電網的端鈕A。B。接入符合儀表額定頻率和額定電壓的電網中，把聯接待并聯發電機 端鈕A、B、C（或A、B）接入待并發電機。電壓差指示和頻率差指示應能正常工作，指針應有偏轉。調節待并發電機的電壓和頻率，使電壓差指示和頻率差指示的指針朝平衡標線偏轉。根據電力系統進入同期允許的電壓差和頻率差的范圍，當電壓差指示和頻率差指示的指針反映兩個差值已達到該范圍時，將同期指示表中同期指示聯接電網端鈕A B接入電網，觀看同期指示，指針的旋轉，然后再調節待并發電機的電壓與頻率，直到組合式同期指示表的電壓差和頻率差的指針指示在平衡標線，同期指示指針指示在同期標線時，認為待并發電機已進入同期，可并入網運行，并車后應將組合式同期指示表的所有輸入信號切斷，不再工作。

四、保管及維修

1、儀表如存放在倉庫內，應在制造廠原包裝條件下放在支架上保管，如存放在工作間內，應放在封閉的柜子或箱里。

2、 儀表的地方應清潔，其環境溫度為0∽10℃，相對濕度不超過85°。且在空氣中不應含有足以引起腐蝕的有害雜質。

3、 表不應受到敲擊、碰撞或劇烈振動。

4、 儀表的蓋不可作劇烈的摩擦及受高溫的輻射熱，在蓋的表面涂有防靜電劑，切勿擦刷蓋的內表面，以免破壞防靜電性能。

5、 儀表內涂有止動漆部分，不能隨意拆動，以免影響儀表質量。
