供應安特成環保數據采集器在礦區監控

　　安特成環保數據采集器在礦區監控中的應用
　　系統概述：
　　為了有效監管轄區分布在各個礦區中工作面的各個氣體參數、氣壓、風速等重要的環境因數，各級安監部門已開始采用礦區氣體在線監控系統，對相關企業各個礦區的每個工作通道的氣體參數、氣壓、風速等，和相關設施的運行情況等進行實時監控。各個礦區 每個工作通道的實時環境參數通過廣域網絡傳送到安監部門的礦區氣體在線監控系統平臺，從而使得安監部門可對礦區的氣體情況進行集中和實時監管，有效提高了監管效率和效果，大大提升了管理的智能化程度，有效降低各種安全事故的發生。
　　一個完整的礦區氣體在線監控系統由二部分組成，其一是運行在安監部門的軟件監測平臺，這個平臺接收現場數據，能保存和顯示各礦區每個通道的實時氣體和設備運行數據，有超標報警、統計和報表等基本功能。其二是安裝在各個企業排污口的相關監測儀器和采集通信設備，這些儀器設備自動測量采集污染物數據，并將數據上報到污染源在線監測平臺。
　　系統要求
　　首先，監測儀器和采集通信設備都需要安裝在礦區的每個通道現場，這些地方由于環境惡劣，對儀器設備的要求是很高的，所以設備必須是工業級的，且有一定的防護能力。
　　其次，采集精度和采集能力能滿足要求，并具備多種通信手段，以滿足不同條件下數據都能正常上報的要求。
　　再次，各儀器設備的穩定性和可靠性要好，以盡量降低維護成本。
　　最后，數據采集器應滿足的標準《HJ477-2009污染源在線自動監控（監測）數據采集傳輸儀》，并具有相關認證。
　　系統構成
　　一個典型的礦區工作每個工作通道，常需要采集監控如下參數：各氣體參數、風速、風壓、溫濕度、煙霧、設備開停等。因此污水監測需要配置相應的分析儀器如：氣體傳感器、風速計、風壓計、設備開停工作狀態傳感器等，以及數據采集器，數據采集器必須具有多種數據采集手段，能有效管理這些分析儀器，匯總從分析儀器得到的數據，并將數據自動上報到安監部門的礦區氣體在線監控平臺。
　　由于礦區的地理位置分布范圍廣，而且分散，現場的數據只能用遠程通信的方式來實現自動上報。常用的通信方式有公網和專網，有線網絡和無線網絡之分。公網指的是Internet公共網絡，氣體在線監測平臺連接到公網上，數據采集器可通過有線或者無線的方式進入公網，并接入監測平臺，將數據上報到監測平臺。專網指的是虛擬局域網或者VPDN虛擬撥號網絡，這個網絡系統與公網隔離，并相對封閉和獨立，從而提供了比較高的系統安全性。而監測平臺和數據采集器都在這同一個虛擬網絡里，彼此進行通信。目前比較廣泛采用的通行方式有以太網絡、ADSL撥號網絡、GPRS/CDMA無線通信方式等，當然還有一些其他的通信方式也是可選的，如SMS方式、PSTN電話撥號網絡，3G無線網絡、光纖網絡、衛星通信網絡等。
　　系統配置

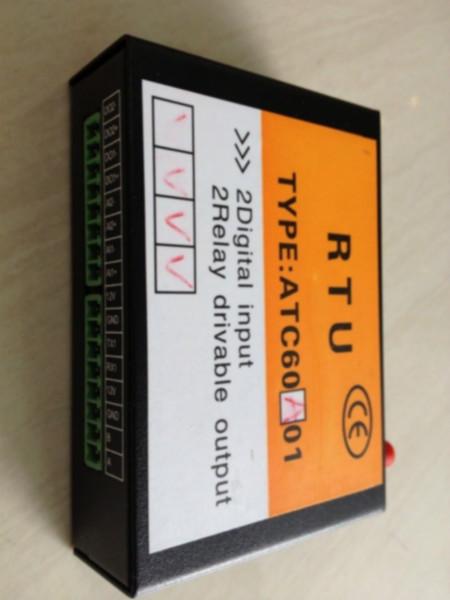

　　ATC環境數據采集器，滿足《HJ477-2009》采集器要求，已獲得環保產品認證。ATC支持《HJ/T212-2005》通信協議，支持多種常見的遠程通信方式。ATC配備了足夠的數據采集能力，技術要求和性能指標達到并優于相關標準的要求。ATC的主要功能配置如下：
　　● 內置GPRS通信模塊，可選CDMA，支持多中心
　　● 內置以太網接口，支持多中心，可與GPRS同時工作
　　● 6路帶隔離的RS-232接口，內置100多種環境監測儀表協議
　　● 1路帶隔離的RS-485接口，內置100多種環境監測儀表協議
　　● 8路高精度模擬量輸入通道，支持0-5V和4-20mA
　　● 8路帶隔離的開關量輸入通道
　　● 320 X 240點陣的LCD，帶觸摸按鍵
　　● 整機為IP65防護等級
　　● 選用工業級的部件，高可靠性、高穩定性
　　● 設備代碼（固件）可以遠程升級
　　● 支持《HJ/T212-2005》通信協議
　　● 支持第三方通信協議
　　● 內置存儲器可以保存一年的歷史數據，掉電不丟失
　　● 2路繼電器輸出
　　● 內置可充電鋰電池，續航能力為8個小時
　　系統評價

　　本系統自正式運行以來，穩定可靠，效果良好。各項監測數據實時在線監測平臺上顯示，此監控點的數據連續完整，與現場監測點人測試數據正常一致，未出現異常數據或記錄丟失的情況。本套系統和ATC數據采集器受到相關部門和單位的充分肯定。
