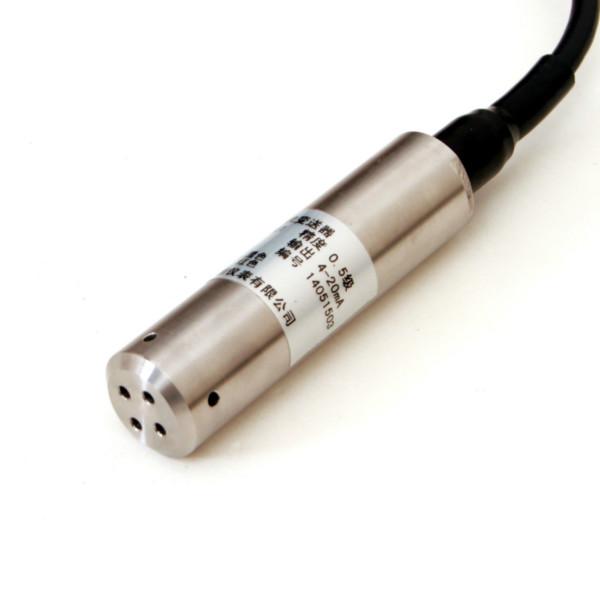

供應靜電式液位變送器 中恒廠家直銷液位變送器

BXY620系列液位變送器/使用說明書

一 概述

BXY620C系列投入式液位變送器核心部件為陶瓷電容

壓力傳感器。根據其使用傳感器大小不同，可分為620C2

和620C3兩種。它們采用特殊工藝，內部具有三重保護功

能，解決了結露問題。且測量膜片與介質大面積接觸

，不易堵塞，便于清洗，進一步發揮了陶瓷傳感器抗腐蝕

性能好的技術特點和較經濟的優勢。其中，620C3使用的

陶瓷電容壓力傳感器S32，其投入頭直徑為38mm。620

C2使用外徑入頭直徑為18mm的陶瓷電容傳感器S18,所

以其投只有22mm，符合1"口徑的歐洲標準。

二 技術參數

測量范圍：0-0.1mH2O～200mH2O

精度等級：0.25、0.5級

防爆等級：EXiaIICT4～CT6

工作電壓：12.5～36VDC

1

輸出信號：4-20mA 1-5V

量程遷移：可做標準量程10：1遷移

傳感器材料：96%氧化鋁陶瓷

傳感器外殼材料：優質不銹鋼304L，PTFE

傳感器防護等級：IP68

信號線孔：PG16

密封材料：氟素橡膠，PTFE(聚四氟乙烯)

震動影響： 任意軸上，200Hz/g為0.01%FS

三   調試

3.1按鍵調零、調滿

1、按鍵：同時按下變送器＜Z＞鍵和＜S＞鍵5秒鐘，放開按鍵，此時按鍵處于狀態.

2、按鍵調零：對變送器施加零點壓力，按下＜Z＞鍵2秒鐘，變送器輸出4.000mA電流，完成調零操作.

　 3 、按鍵調滿：對變送器施加滿點壓力，按下＜S＞鍵2秒鐘，變送器輸出20.000mA電流，完成調滿操作.

說明：

　  1 、進行按鍵調零和調滿時，只適用于零 點微調和滿點微調，不能進行量程遷移，如果需要進行量程遷移，請使用組態軟件設定.

   2、按鍵調滿時，會取消之前所作的中間點壓力校準數據．

　 3、如果1分鐘之內沒有任何按鍵按下，變送器按鍵會自動鎖住。若要操作，需要重新.

3.2數據恢復

　　  如果操作失誤，通過數據恢復可將變送器恢復到出廠時狀態。操作如下：

先切斷變送器電源，然后按住變送器的＜S＞鍵不要放，再接通變送器的電源，繼續按住＜S＞鍵5～10秒鐘，即可實現數據恢復，數據恢復后，變送器會自動復位，重新啟動。

      如果這之前沒有做過變送器內部數據備份，則無法實現數據恢復……

注：變送器出廠時均以進行調試，一般無需客戶進行試。

投入頭主要特點：

◆ 無需加保護帽

◆ 測量膜片與介質大面積接觸

◆ 不易堵塞，便于清洗

◆     抗腐蝕性能好

① 傳感器

② “L”型密封圈：既可以端面密封，

                  也可以側面密封

五 安裝

關于BXY620C安裝注意事項

1）一般為懸掛安裝，傳感探頭部分與被測池底保持一段距離；

2）上部固定可選支架固定或螺紋固定兩種；支架固定上部連接部分為光滑接頭,而螺紋固定則為為M20×1.5的螺紋連接；

3）上部連接固定部分防護等級為Ip65（即防濺射等級），
