東莞塘廈廠家專業供應塘廈振動摩擦焊接機



 XY-100系列摩擦焊機 振動摩擦焊接機 塑料摩擦機介紹如下：

振動摩擦焊接機功能特點
1.軌跡式摩擦熔接，能有效控制相對加工物在緊密的模具內作圓形軌跡的焊接加工，相較于線性摩擦原理，在圓形加工物上無法充分焊接圓周任一角落 。
2.高剛性機身結構與整體封裝的外罩，配合吸音隔離噪音組裝，能有效抑制加工時的抖動與高噪音分貝。
3.精密線性滑軌的加工模具，使得加工成品上下錯模減少，達到驗收值。
4.不須位的加工模具，省去模具質量與配重的技術門坎。
5.針對如PP、尼龍、塑鋼等添加玻纖材質能有效焊接

振動摩擦焊接機的工業應用

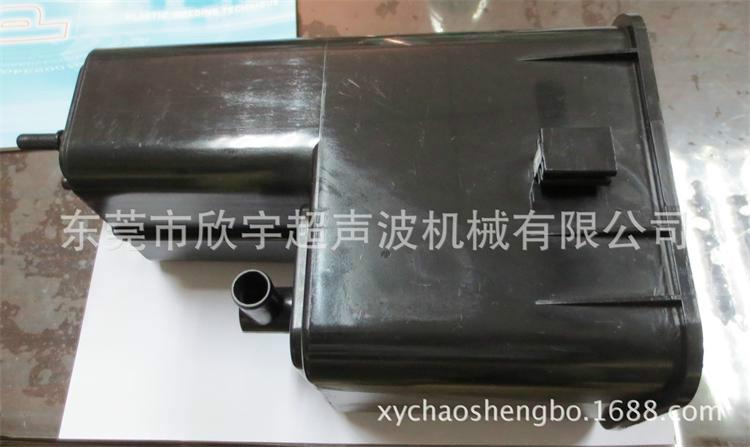

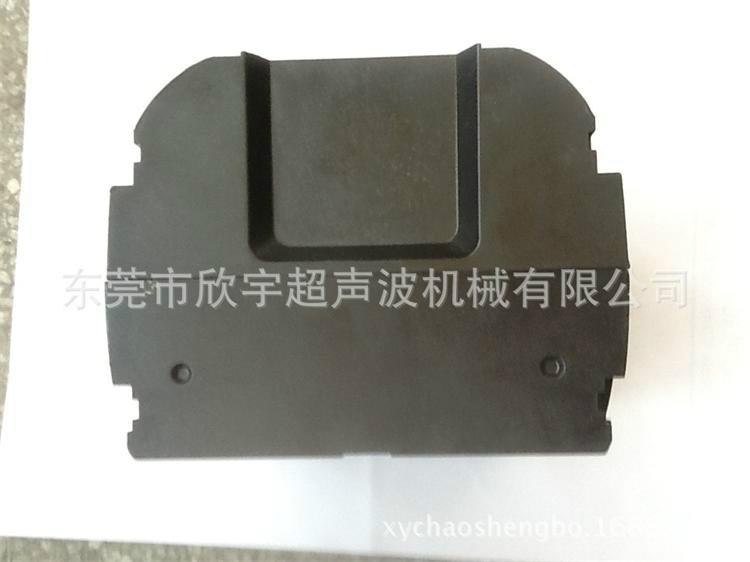

振 動焊接尤其適合熱可塑性材料，包括無定形樹脂如ABS/PC、PVC、PMMA及PES；半結晶樹脂如HDPE、PA、PP、TPO。Panuni的焊接 機可接合汽車部件，例如進氣歧管、儀表板、尾燈及保險杠等；航空用途如HVAC管、內飾燈及儲存箱；家電則有洗碗機的泵及噴水臂、洗滌劑的噴灑器及吸塵機 外殼。
振動摩擦焊接機優點：
使用高頻率，摩擦效果提高
使用IGT方式AMPA
用途ASIC電站
自動保持振幅恒定
可控制輸出功率
熔接模式設定：深度，時間
自動諧振功能
熔接結果判定功能
多階段熔接
易于操作的觸控顯屏
多種語言界面
儲存操作條件
替換治具方便
裝有隔音裝置
XY-100系列整機尺寸：
寬1245mm 長2560mm 高2300mm
1.上模具重量 5~70Kg 。
2.焊接面積 20~450 cm2
3.振動振幅 (P-P) 0.50 mm ~ 1.8 mm
4.振動頻率 210 Hz ~ 250 Hz
5.負載振動輸出 30 KW
6.電壓 AC380V , 3相
7.輸入容量 37KVA
8.系統控制 PLC 三菱FX3U
9.觸摸屏 三菱 GT11系列
10.熔接方式、多段時間（單位0.1s）、深度模式（單位0.1mm）。
11.共振頻率，自動追蹤頻率。
12.儲存熔接配方100個（時間、深度模式）。
13.焊接結果分析，合格、 不合格、熔接的產品。
14.多階段壓力控制。
15.環境溫度0 ~ 50℃
16.臺面行程: 500mm
17.臺面移動速度 250mm/s (值)
18.臺面壓力 50~2500kg
19.安全門開啟空間：寬1500mm 高790mm
20.振動模板尺寸：寬540mm 長1020mm
21.臺面尺寸：寬600mm 長1500mm
22.重量：4400Kg
