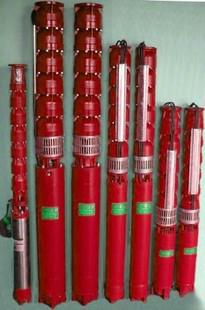

供應深井潛水泵QJ200

供應供應深井潛水泵潛水泵-深井潛水泵-熱水泵-不銹鋼泵-污水泵-軸流泵-輪旋泵-離心泵
一、QJ型系列深井潛水泵產品概述
　　QJ型井用潛水泵是電機與水泵直聯一體潛入水中工作的提水機具，它適用于從深井提取地下水、也可用于河流、水庫、水渠等提水工程；主要用于農田灌溉及高原山區的人畜用水，亦可供城市、工廠、鐵路、礦山、工地供排水使用。
二、QJ型系列深井潛水泵產品特點
　 　1、電機、水泵一體，潛入水中運行，安全可靠。
　　 2、對井管、揚水管無特殊要求（即：鋼管井、灰管井、土井等均可使用；在壓力許可下，鋼管、膠管、塑料管等均可作揚水管使用）。
　　 3、安裝、使用、維護方便簡單，占地面積小，不需建造泵房。
　　 4、結構簡單，節省原材料。
 三、QJ型系列深井潛水泵型號意義
　　 例如：200QJ32-52/4
　　 200-機座號
　　 QJ-井用潛水
　　 32-額定流量（m3/h）
　　 52-額定揚程
　　 4-水泵級數
 四、QJ型系列深井潛水泵性能參數
機座號
流量(t/h)
揚程
電機功率
100QJ 3.2 27--144 0.55--3
5 16--96 0.55--3
125QJ 8 14--126 2.2--5.5
15 10--65 2.2--9.2
150QJ

5 100--300 3--9.2
10 50--300 3--15
20 26--182 3--18.5
25 24--152 3--18.5
32 18--108 3--18.5
40 8--96 3--18.5
50 6--72 3--18.5
175QJ(R) 10 15--300 3--22
15 14--266 3--25
20 26--247 3--25
32 24--168 4--25
40 24--132 5.5--25
50 24--108 5.5--25
200QJ(R) 10 52--296 4--22
20 40--1000 4--110
32 26--620 4--110
40 26--500 5.5--110
50 15--450 4--110
63 12--360 4--110
80 11--300 4--110



機座號
流量(t/h)
揚程
電機功率
250QJ(R) 32 138--1000 22--180
50 20--660 5.5--180
80 20--432 7.5--180
100 18--338 7.5--180
125 16--270 9.2--180
140 15--280 9.2--180
150 20--260 15--180
160 15--90 11--63
300QJ 140 21--300 13--220
160 25--90 18.5--63
200 15--240 13--220
210 25--50 25--45
230 20--80 25--90G
250 15--72 18.5--90G
320 28--84 45--125G
350QJ 250 25--100 30--125G
320 30--40 45--63G
400QJ 400 50 90G
500 20--40 45--90G
450QJ 750 11--40 45--140
 五、結構說明
    1.QJ型深井潛水泵機組由：水泵、潛水電機（包括電纜）、輸水管和控制開關四大部分組成。潛水泵為單吸多級立式離心泵：潛水電機為密閉充水濕式、立式三相鼠籠異歩電動機，電機與水泵通過爪式或中.鍵筒式聯軸器直接；配備有不同規格的三芯電纜：起動設備為不同容量等級的空氣開關和自耦減壓起動器、輸水管為不同直徑的鋼管制成，采用法蘭聯接，高揚程電泵釆用閘閥控制。
    2.潛水泵每級導流殼中裝有一個橡膠軸承；葉輪用錐形套固定在泵軸上：導流殼采用嫘紋或螺栓聯成一體。
    3.高揚程潛水泵上部裝有止回閥，避免停機水錘造成機組破壞。
    4.潛水電機軸上部裝有迷宮式防砂器和兩個反向裝配的骨架油封，防止流砂進入電機。
    5.潛水電機采用水潤滑軸承，下部裝有橡膠調壓膜、調壓彈簧，組成調壓室，調節由于溫度引起的壓力變化；電機繞組采用聚乙烯絕緣，尼龍護套耐水電磁線，電纜聯接方式按QJ型電纜接頭工藝， 把接頭絕緣脫去刮凈漆層，分別接好，焊接牢固，用生橡膠繞-層。再用防水粘膠帶纏2~3層，外面包上2 3層防水膠布或用水膠粘結包一層橡膠帶（自行車?yán)锾ァ狄苑罎B水。
    6.電機密閉，采用精密止口螺牷，電纜出口加膠塾進行密封。
    7.電機上端有一個注水孔，有一個放氣孔，卜部打個放水孔。
    8.電機下部裝有上卜—止推軸承，止推軸承上有溝槽用干冷卻，和它對磨的是不銹鋼推力盤，承愛水泵的上廠軸向力
