高清單兵式
無線視頻傳輸系統
H-510A
產 品 規 格 書
H-510A 單兵式高清無線視頻傳輸系統，采用COFDM（Coded Orthogonal Frequency Division Multiplexing：編碼正交頻分復用）調制技術，具有傳輸頻帶窄（2-8MHz）很強的抗多徑干擾能力和抗多徑衰落能力。能夠?qū)崿F(xiàn)非視距（NLOS）、高速運動情況下實時傳輸高質量圖像。
    系統采用H.264數字視頻編碼標準，輸出高清HD1080P畫質，分辨率達1920*1080（向下兼容1080I、720P、480P及標清）。
可應用于公安、消防、 交警、人防應急、城管執法、環保監測、地震救援、水利防汛、電力搶險、鐵路搶險、海事執法、海監巡查、海關邊防、碼頭監控、森林防火、油田防盜、軍事偵察、電視轉播、無人車、無人船、特種機器人等領域。

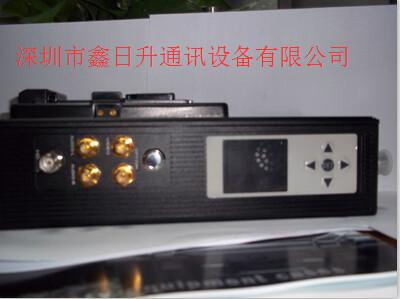

     發射機                                          接收機
一、技術指標：
  發射機
工作頻率 300MHz～4400MHz 頻率訂制
射頻功率 1～5W可調
信道帶寬 2-8MHz
FEC 1/2，2/3，3/4，5/6，7/8
保護間隔 1/32，1/16，1/8，1/4
碼流 2Mbps～12Mbps
時延 ≤300ms
音視頻壓縮格式 H.264
傳輸距離 空對地＞70公里；海面＞30公里；城區＞5公里；郊區＞9公里
音視頻接口 1路HDMI ，1路
圖像清晰度 HD1080P，向下兼容1080I、720P及標清
圖像幀率 24、50、60幀/秒，兼容其它幀率
電源 DC14.8V，廣電電池 SONY V型扣
尺寸規格 210*131*55 不含電池
重量 1.6kg，不含電池
接收機
工作頻率 300MHz～860MHz ，頻率訂制
信道帶寬 2-8MHz
靈敏度 2MHz：-103dBm；2.5MHz：-102dBm；4MHz：-100dBm；8MHz：-97dBm
接收技術 空間分集技術
接收極化 垂直極化，雙天線接收
音視頻解壓格式 H.264
音視頻輸出接口 1路HDMI/HD-SDI，2路音視頻BNC
網絡接口 可選
圖像清晰度 HD1080P，向下兼容1080I、720P、480P及標清
圖像幀率 24、50、60幀/秒，兼容其它幀率
電源 AC220V/DC12V
尺寸規格 480*280*45mm， 1U機箱
重量 4Kg

注：便攜式接收機須訂制。

二、方案示意圖

三、方案拓?fù)鋱D

四、系統清單：
   單兵發射機           1臺                HDMI線              1條
   接收機               1臺                發射天線             2根
   發射天線             2根                背架                 1個
   電源線               1條                天線吸盤             2塊
   電池（含充電器） 1塊
