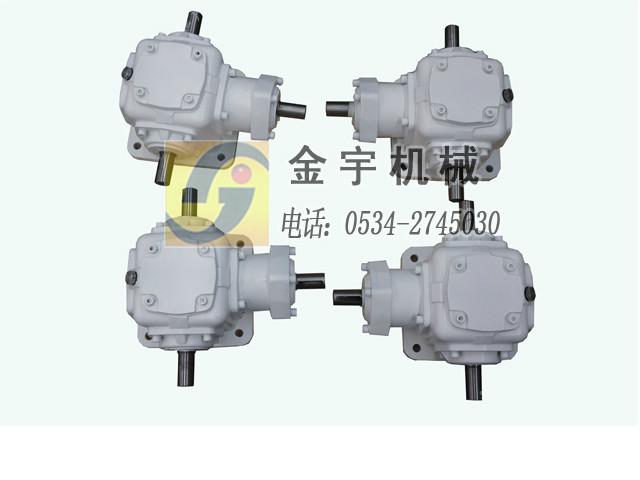

供應德州金宇牌T螺旋錐齒輪轉向箱

轉向箱又名換向器、轉向器，是一種動力傳達機構，是減速機中的一個系列，在工業領域有很廣泛的應用。轉向箱目前已經實現了標準化和規格多樣化。轉向箱有單軸、雙橫軸、單縱軸，雙縱軸可選。速比1:1、1.5:1、2:1、2.5:1、3:1、4:1、5:1全部為實際傳動比。轉向箱可以正反運轉，低速或高速傳動平穩。轉向箱當速比不是1:1時，橫軸輸入、縱軸輸出為減速，縱軸輸入、橫軸輸出為增速。

產品結構：

1、機殼：采用高鋼性FC-25鑄鐵鑄造；
2、齒輪：采用優質高純凈度合金鋼50CrMnT調質加工，經滲碳淬火處理及研磨而成；
3、主軸：采用優質高純凈合金鋼40Cr調質加工，具備高懸重負荷能力。
4、軸承：配備具重負荷能力的滾錐軸承；
5、油封：采用進口雙唇油封，具有極高的防塵防漏油能力。

性能特點：

1、T系列螺旋傘齒輪轉向箱，標準化，多品種， 速比全部為實際傳動比。平均效率達98% 。
2、螺旋傘齒輪轉向箱有單軸、雙橫軸、單縱軸、雙縱軸可選。
3、齒輪轉向箱可以正反運轉，低速或高速傳動平穩，而且噪聲低，振動小，承受力大。
4、當速比不為1：1時，橫軸輸入、縱軸輸出為減速，縱軸輸入、橫軸輸出為增速。

技術參數：

速比范圍：1:1  1.5:1  2:1  2.5:1  3:1  4:1  5:1
扭矩范圍：11.2 — 5713 Nm
功率范圍：0.014 — 335 kW

安裝前注意事項：

1、轉向箱在使用前應對安裝軸進行清洗，并檢查安裝軸是否有碰傷、污物，若有應全部干凈。
2、轉向箱的使用溫度為 0～40 ℃。
3、檢查與轉向箱聯接的孔的配合尺寸是否符合要求，孔的公差應為H7。
4、使用前應將位處的堵塞換上排氣螺塞，保證轉向箱運行時排出體內氣體。

安裝與維護：

1、轉向箱只能安裝在平的、減震的、抗扭的支撐結構上。
2、在任何情況下，不允許用錘子將皮帶輪、聯軸器、小齒輪或鏈輪等敲入輸出軸上，這樣會損壞軸承和軸。
3、轉向箱安裝后，檢查是否靈活。正式使用請必須進行空載試驗，在運轉正常的情況下，再逐步加載運轉。
4、轉向箱嚴禁超過額定載荷使用。
5、轉向箱在使用前和工作中應檢查油位是否正常。

潤 滑：

1、初期使用二周或100-200小時，為初摩耗期，這之間可能有少許金屬摩耗粉粒，請務必清潔內部，并換新潤滑油。
2、長期使用時，每半年至一年或1000-2000小時更換一次潤滑油。
3、轉向箱潤滑油采用中國石油齒輪油90-120度，低轉速、輕負荷條件，建議采用齒輪油90度，重負荷、高溫的條件，建議采用齒輪油120度。

基本型號：

T2  T4  T6  T7  T8  T10  T12  T16  T20  T25
