供應220V交流供電煙感，獨立型雙電壓煙感探測器

JTY-GD-802AC供電型光電感煙火災探測器使用說明書

一. 概述
AC供電型光電感煙火災探測器采用特殊結構設計的光電傳感器，貼片加工工藝生產，具有靈敏度高、穩定可靠、耗電小、美觀耐用、使用方便等特點。電路和電源可自檢，可進行模擬報警測試。
該產品適用于家居、商店、歌舞廳、倉庫等場所的火災報警。

該產品不適宜在以下場所使用：
? 正常情況下有煙滯留的場所。
? 有較大粉塵、水霧、蒸汽、油霧污染、腐蝕氣體的場所。
? 相對濕度大于95%的場所。
? 通風速度大于5m/秒的場所。

二. 工作原理
獨立式光電感煙火災探測器采用特殊結構設計的光電傳感器，能有效的探測出火災初期陰燃階段或生成以后產生的煙霧。當煙霧進入探測器，使光源產生散射，光接受元件感受到光強度，光強度達到閾值時，探測器發出火警信號，火災確認燈（紅色）閃爍，并啟動蜂鳴器報警。

三. 技術特性
音量等級：     ≥80dB
供電電源：     AC110-220V(DC9V備電)
電池壽命：     碳鋅電池   約一年
               堿性電池   約三年
工作溫度：     -10℃～+50℃
相對濕度：     ≤95%RH(40℃±2℃)
輸出形式：     聲光報警
執行標準：     GB4715-2005
重量：         約135g（含電池）

五. 安裝調試
安裝環境：探測器對一般場所而言，空間高度在6m以下時，保護面積為60m2。探測器應安裝在天花板上。具體參數應以《火災自動報警系統設計規范》（Gb50116-98）為準。

安裝方法：
? 在天花板上相距60mm打兩個安裝孔，用膨脹塞和自攻螺絲釘固定報警器的底座。連接交流電線到3芯電源插頭的引出線上，AC火線連接至褐色線，AC零線連接至藍色線，地線連接至白色線上，如圖2.

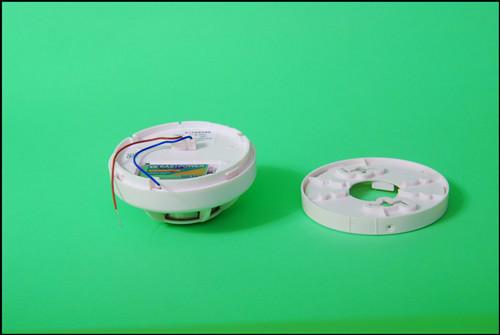

? 逆時針旋轉探測器，將底座卸下，將9V層疊電池安裝在探測器底部的電池倉中。注意：如電池的方向接反探測器不能正常工作，且可能損壞探測器。
? 按住自檢按鍵，探測器指示燈快速閃爍并發出報警聲，則報警器工作正常。如不正常，則應檢查AC連接線或電池是否正確安裝或電壓過低（低于7.5V）。
? 探測器測試好后，順時針旋轉探測器在底座上，并扣緊到位。

六. 使用說明
? 功能檢測：每周應檢測一次，保證報警器工作正常。方法：按住測試按鈕，報警器指示燈快速閃爍并發出報警聲，則報警器工作正常。
? 煙霧報警：正常情況下,報警器指示燈定時閃爍(約32秒一次)。探測器每隔約1.6秒，自動檢測周圍環境中的煙霧濃度，當煙霧濃度達到報警值時，報警指示燈開始閃爍，報警器發出報警聲。
七. 故障分析與排除
? 每隔約1分鐘鳴叫1次：電池電量低，請更換電池
? 頻繁誤報警：傳感器中積灰過多，用吸塵器清理迷宮（外部黑色塑料部分）

八. 維護
? 在使用過程中，如遇到使用故障，請盡快與供應商聯系，不要私自拆卸修理，以免發生意外。
? ?如長期不使用，必須拆下探測器，并取出電池，裝入包裝盒中，在通風干燥處存放。

九. 運輸和儲存
? 根據GB/T15464-1995《儀器儀表包裝通用技術條件》的規定進行運輸和儲存。
? 運輸儲存過程中必須保持生產廠原包裝及封印完整，并保證產品不受到劇烈沖擊。
? 環境氣溫應避免劇烈變化。
? 裝箱疊放高度不超過6層，拆箱后單件疊放高度不超過5層。

十. 開箱檢查
包裝箱內：包裝盒     60只
包裝盒內：探測器      1只
底      座      1只
使用說明書      1份
干  燥  劑      1個
附  件  袋      1個
附件袋內：
膨脹塞       2個
自攻螺絲釘   2個
