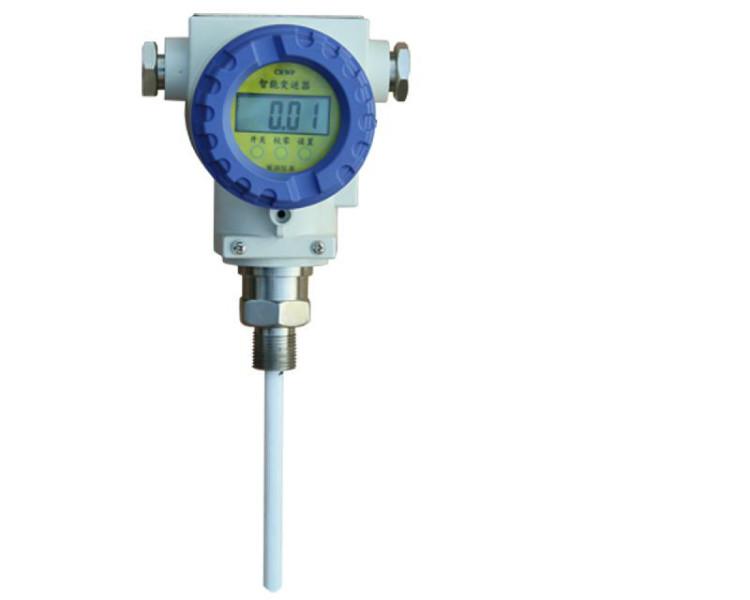

供應電容式液位計耐高溫高精度

長沙市電容式液位計廠家

價格： 2500

物流： 暫無物流地址| 買家支付運費

可銷售總量： 0件

手機： 18874731959 郵箱： 849779080@qq.com

傳真： 0731-89704685 地址： 湖南長沙市

在線詢盤 聯系廠家：18874731959 0731-88030314

在線詢盤

提交詢盤信息，一呼百應會為您匹配更多優質、合適的供應商！

*采購產品：

信息不能為空！請?zhí)顚?xiě)！

*采購量/單位：

采購量不能為空！

*期望價格：

元

價格不能為空！

*報價截止日期：

截止日期不能為空！

*聯系人：

聯系人不能為空！

*聯系電話：

聯系電話不能為空！

我想要了解：

產品價格更多商品信息

請輸入您要咨詢的問題：

您的聯系方式：

郵箱：

手機：

詳細信息（供應電容式液位計耐高溫高精度）

HC-D200系列電容液位計的詳細資料：

特點

多種信號輸出形式，方便不同系統配置；

聚四氟乙烯探極，耐酸、堿等強腐蝕性液體（除及以外）及高溫；

測量部分，只有一條四氟軟線或四氟棒探極作為傳感器，可靠性高；

能用于高溫、高壓場合且測量值不受被測液體的溫度、比重及容器的形狀、壓力的影響；

二線制LED現場顯示，無須電源，解決了LCD在黑暗環境中無法顯示的問題；

完善的過流、過壓、電源極性保護。

結構原理

電容法液位測量原理為探極線與導電液體構成一電容器，其中探極線的金屬內芯為電容的一極，導電液體為電容的另一極，中產為高穩定性的聚四氟乙烯。隨著液位的變化，液體包圍探極線的面積隨之改變，導致電容的變化，根據同心筒狀電容的公式可寫出液體高度與是容的關系：

C=Co+2πε/LogD/d＊h 式中：

Co：分布電容

ε：聚四氟乙烯介電常數

D：探極外徑

d：探極內徑

h：液體浸沒探極的高度，因Co、ε、D/d為固定常數，所以C=kh,即電容量只與液體浸沒探極的高度成正比。

工作原理

HC-D200系列變送器為射頻電容法測量原理，以被測介質沒探極的高度反映出電容量的變化，經電路轉換為與之對應的4～20mA電流信號輸出。

脈沖發讓電路產生頻率穩定的射頻時鐘信號，輸入測量模塊內的相移電路，相移電路的輸入輸出與被測電容，呈嚴格的線性關系，經鑒相，放大轉換為電流輸出信號。

主要技術參數

測量范圍：0.2～20m

度：0.5級

探級耐溫：-40～250℃

工作壓力：-1MPa～2.5MPa

被測介質：導電率不低于10-3s/m的非結晶導電液體

電源電壓：24VDC（允許范圍15～35V）

輸出信號：4～20mADC二線制

測量調節范圍及零點遷移：≥±30%FS

型號規格

HC-D200	射頻電容液位變送器
	A	一體化							結構 形式
	B	分體式,用于變送器部位工作溫度大于65℃時							結構 形式
		P	PPR單桿式						探棒類 型
		F	PTFE單桿式
		L	PTFE單纜式
		S	硅橡膠單纜式，用于高溫場合
		T	PTFE同軸式，用于導電性較差的被測介質
		PP	PPR雙桿式				注:其中一根為參考電極,用于非導電介質或非金屬容器。
		FF	PTFE雙桿式
		LL	PTFE雙纜式
		SS	硅橡膠雙纜式
			F	法蘭連接，DN25 PN1.6(雙桿式用于高粘度介質時:DN50 PN1.6)					過程連接
			O	螺紋連接,G3/4＂
			R	三葉衛生法蘭（DN25）
			G	其它連接,用戶
				不注	無現場顯示				選項
				L	現場LED數字顯示
				W	配測量筒,用于測量鍋爐汽包等壓力容器液位
				B	帶防波管,用于容器中有攪拌或泡沫的場合
				D	隔爆型：dⅡBT4
				E	本安型：ibⅡCT4～T6
					-□□□□	安裝高度，單位mm
						-□□□□		測量范圍，單位mm
