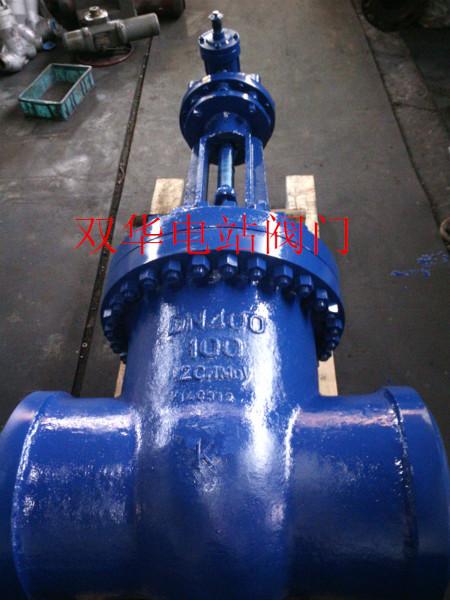

供應Z61Y-P54-170V-100高壓焊接閘閥 手動自密封閘閥Z61Y

高溫高壓電站閘閥工作原理和結構說明

高溫高壓電站閘閥”也稱電站閥門，主要適用于火力電站各種系統的管路上，切斷或接通管路介質。適用介質：水、蒸氣等非腐蝕性介質。電站閥門與其他閥門產品相比的特點是高溫高壓，獨特的自密封設計，壓力越高，密封越可靠。由于性能技術特性、工況的特殊使產品也形成了其他產品所替代不了的特點。本類閥門在管道中一般應當水平安裝。

1、高溫高壓電站閘閥主要設計規范

設計與制造GB/T12234 ASMEB16.34

結構長度JB/T3595

接口連接尺寸JB/T3595 GB/T12224

檢驗與試驗JB/T3595 MSS SP61

壓力與溫度基準JB/T3595 ANSI B16.34

2、高溫高壓電站閘閥主要壓力等級

公稱壓力200、250、320

工作壓力P 55 100V、P 55 140V、P 55 170V

3、高溫高壓電站閘閥結構優勢

1.采用壓力自緊式密封，閥體支管兩端為焊接連接。

2.閥坐、閥瓣密封面采用鈷基硬質合金等離子噴焊而成，耐磨、抗擦傷性能好。

3.閥桿經抗腐蝕性氮化處理，有良好的抗腐蝕性和抗擦傷性。

4.高溫高壓電站閘閥相關標準

JBT 3595-2002電站閥門一般要求

JB/T 5263-2005電站閥門鑄鋼件技術條件

JB/T 4018電站閥門型號編制方法

DL 959-2005電站鍋爐安全閥應用導則

DLT 531-1994電站高溫高壓截止閥閘閥技術條件

DLT 641-2005電站閥門電動執行機構

DLT 850-2004電站配管

GB 10869電站調節閥技術條件

GBT 10868-2005電站減溫減壓閥

5.高溫高壓電站閘閥與其他閥門區別

高溫高壓電站閘閥與其他閥門產品相比的特點是高溫高壓，如果單純從壓力方面比通用閥門低，單純從溫度方面比也比通用閥門低。由于性能技術特性、工況的特殊使產品也形成了其他產品所替代不了的特點。
