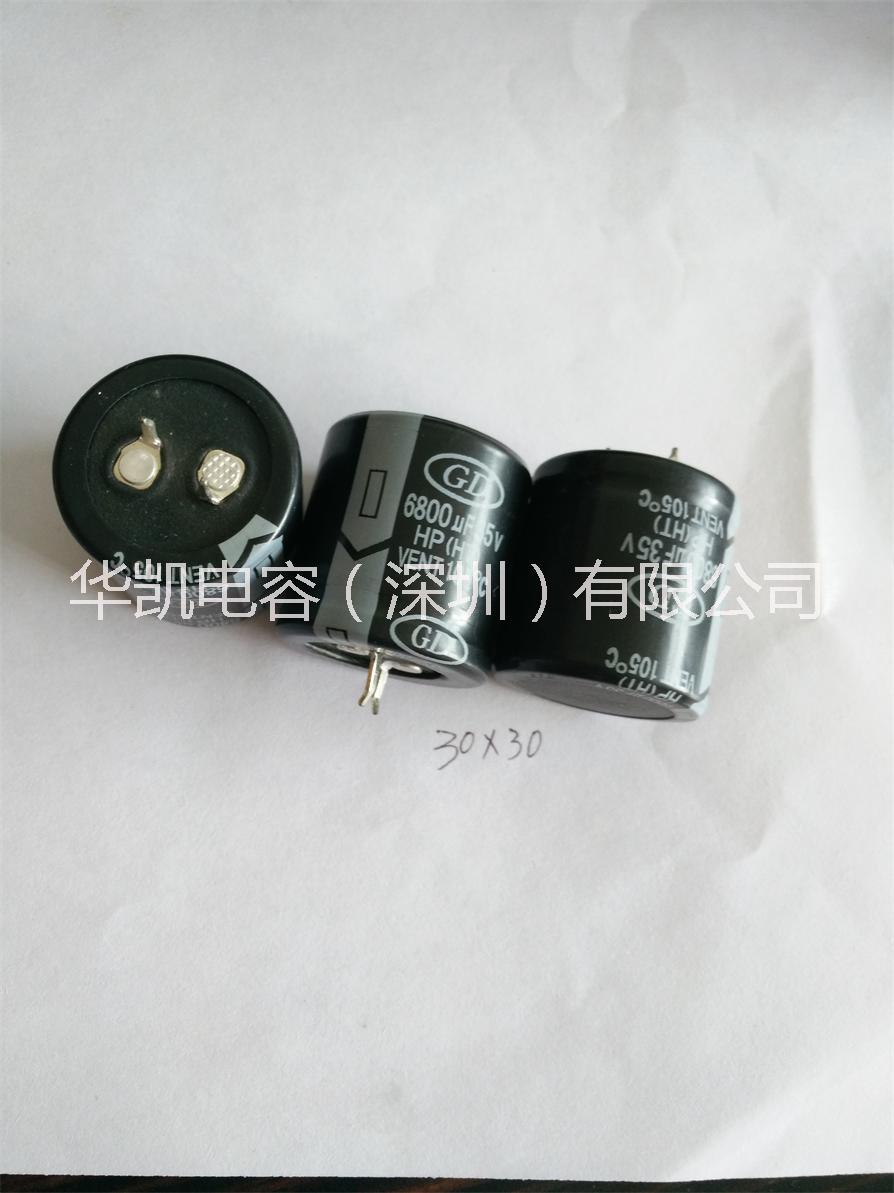

供應牛角黑底白字105°c鋁電解電容，HP（HT）6800UF35v尺寸30x30生產廠家，MP焊針型牛角電容生產商

供應HP牛角型電解電容器6800UF35v尺寸30x30生產廠家，MP焊針型牛角電解電容器生產商華凱電容

供應ROHS環(huán)保牛角電容鋁電解電容，臥式電解電容器，無極性電解電容等供應功放機上專業(yè)牛角電解電容器，焊針牛角電解電容器廠家

HP耐高溫焊針型

SNAP-IN TERMINAL TYPE， WIDE TEMPERRATURE RANGE SERIES

低中高壓，焊針式標準品，可用于大屏幕彩電、變頻空調、音響等電子線路中。

Low,medium and high voltage ,standard,

Use in big screen color-TV ,frequency conversion air conditioner audio circuits,ets.

Specifications

No.

Item

Performance

1

使用溫度范圍

Operating Temperature Range

（WV≤400） -40℃ to +105℃

（WV=450）-25℃ to +105℃

2

定格電壓范圍

Rated working Voltage Range

10-450V.DC

3

靜電容量范圍

Capacitance Tolerance

47－47000?F

47－470?F

4

靜電容量容許差

Capacitance Tolerance

±20% (at+25℃,120Hz)

5

泄漏電流

Leakage Current

I≤0.03CV（?A） or 3mA（whichever is greater） after five minutes

6

損失角

Dissipation Factor(tanδ)

（120Hz+25℃）

working Voltage （v）

10

16,25

35

50,63

80,100

160,350

400

450

tanδ     max.

0.40

0.35

0.30

0.25

0.20

0.15

0.15

0.20

For capacitance value ＞1000?F, add 0.02 per another 1000?F

7

溫度特性（at  120  Hz）

Characteristics at low temperature （stability at 120Hz）

working Voltage (V)

10~16

25

35

50,63

80,100

160,200

250~450

-25℃/+20℃

4

3

3

2

2

2

2

-40/℃+20℃

15

10

8

6

5

6

-

8

高溫負荷特性

High Temperature Log

After 2000 hrs. application of DC rated working voltage at +105℃,The capacitor shall meet the following limits: t test requirements at + 25℃

Leakage current

≤ the Initial specified value

Capacitance change

≤±20% of initial measured value

Dissipation Factor(tanδ)

≤200% of initial specified value

9
