　　J D型檢漏繼電器-.概述

　　J D型檢漏繼電器是特地為低壓配電屏配套而研制的產品。本安裝既能夠單獨運用，也能夠與KDJ型低壓選漏安裝配套運用。單獨運用時為快速檢漏繼電器，動作時間≤30MS(1KQ接地時)，與選漏安裝配套運用時延時300MS動作。安裝分1140V、660V、380V、127V四個電壓等級。本安裝適用于井下礦用-般型柜體或空中低壓柜中性點不接地系統。

　　技術指標

　　漏電動作電阻值

　　1140V 20KQ士20%

　　660V 11KQ土20%

　　380V 7 KQ士20%

　　127V 2 KQ土20%

　　動作時間:不延時:1140V、660V、380V、127V≤30MS(1K2接地時)

　　延時:1140V、660V、380V、127V 300~400MS(1KQ接地時)

　　(二)KDJ型低壓選漏安裝

　　技術指標

　　漏電動作電阻值

　　660V 11K0土20%

　　380V 7 KQ土20%

　　127V 2 K0土20%

　　漏電閉鎖動作電阻值

　　660V 22KQ土20%

　　380V 13KQ土20%

　　127V 4K0土20%

　　動作時間

　　660V

　　380V≤30MS(1KQ接地時)

　　127V

　　適用電網每相對地電容0~1UF

　　控制電源

　　220V,127V 50HZ

　　檢漏繼電器及選漏安裝的實驗

　　1:檢漏繼電器的實驗:.

　　A:檢漏繼電器只是用于中性點不接地系統電網，中性點接地電網需加隔離變壓器隔離;

　　B:每個電網只允許裝置一臺檢漏繼電器，如電網中裝置有其它類型檢漏繼電器則會形成安裝誤

　　動或不能正常工作;

　　C:安裝主接地極和輔助接地極接地完好。

　　2:選漏安裝的實驗:

　　A:選漏安裝的實驗需與檢漏安裝配合，即電網中裝置有我公司配套的檢漏繼電器:

　　B:選漏安裝地線與檢漏安裝地線相連;

　　C:選漏安裝接線正確無誤，特別是電網三根電線和互感器信號線接線無誤;

　　D:檢漏安裝需打在延時檔;

　　F:按實驗按鈕，本安裝動作，其他支路安裝不動，檢漏繼電器不動作。

　　KDJ型低壓選漏安裝

　　一.概述

　　KDJ型低壓選漏是為中性點不接地系統低壓配電屏選裝低壓選漏而設計的產品?？膳cJ D型檢漏繼

　　電器配套組成低壓電網選擇性漏電維護系統。體積小、功用齊全(有選漏和漏電閉

　　鎖功用)，便于裝置。

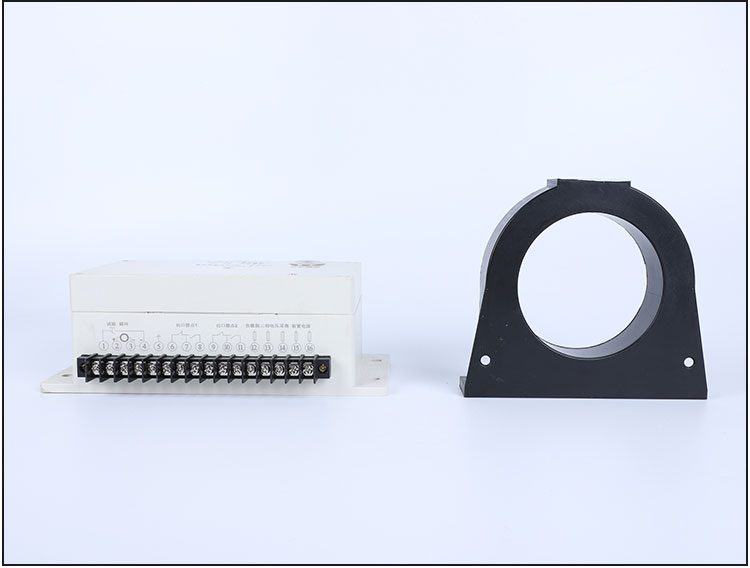

　　本安裝只要一個組件盒和一只電流互感器，占用空間少。

　　控制電源為變壓器，電壓等級為127、220、380、660VAC,出線以16接插件為主，安裝包含組件

　　盒、零序電流互感器、帶16插頭接線把，盒子上裝有指示燈、紅色小按鈕S1和三線端子，兩線為

　　外接指示燈，-線為外接實驗按鈕(外接實驗按另.-線接大地);A型如有特殊請求也可用其他端

　　子;

　　二.技術指標

　　漏電動作電阻值

　　660V 11K∩土20%

　　380V 7 Kn土20%

　　127V 2 KQ土20%

　　漏電閉鎖動作電阻值

　　660V 22KQ土20%

　　380V 13KQ士20%

　　127V 4KQ士20%

　　動作時間

　　660V

　　380V≤30MS(1KQ接地時)

　　127V

　　適用電網每相對地電容：0~1UF

　　控制電源：220V,127V 50HZ
