1.用途

用于直流或交流操作的各種自動控制或保護線路中，可以直接控制分閘、合閘回路，監視控制電源，并方便調節合閘回路
和電源監視回路出0中間繼電器斷電返回的延時時間。
2.安裝結構

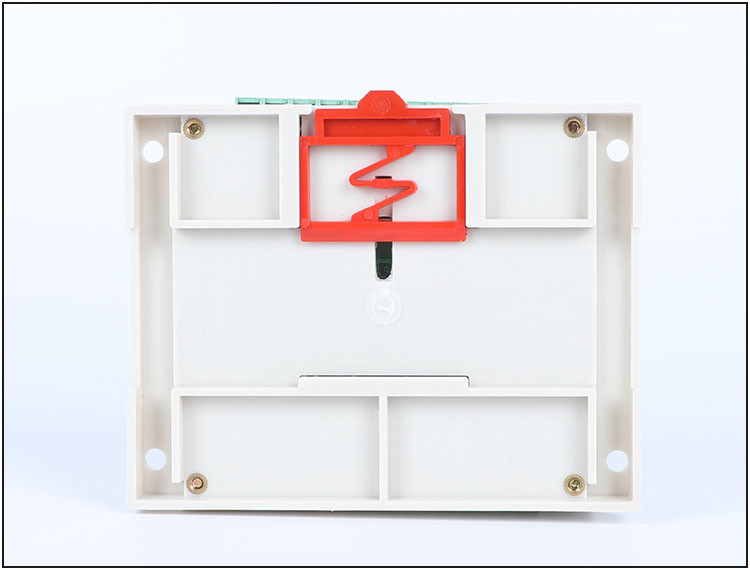

導軌安裝9殼體結構，具體尺寸參考外型尺寸圖。

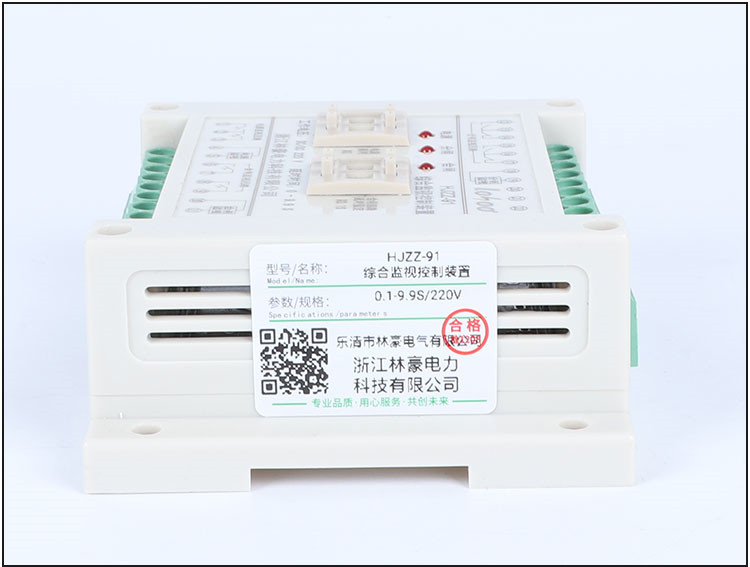

3.產品型號
HJZZ-00/0
表示觸點排列組合
1.有分閘、合閘、電源監視三個獨立回路
2.有分閘、合閘二個回路
3.有合閘、電源監視二個回路
殼體結構9: 導軌安裝9
企業分閘、合閘、電源監視綜合繼電器專門用型號
4.技術參數
(1). 額定值: 220VDC、 110VDC、 48VDC、 380VAC、 220VAC、 110VAC。
(2).動作值:直流電壓不大于70%額定值，交流電壓不大于80%額定值。
(3).返回值:不小于10%額定值。
(4).動作時間:施加額定電壓，動作時間小于20ms。
(5).返回時間:分閘回路小于20ms,合閘回路20ms~3s可調，電源監視回路20ms -3s可調。
(6).功耗:整體功耗小于10W。
(7). 觸點容量:可長期接通5A，在250VDC τ =5ms條件，較大可斷開50W直流有感負載;在250VAC COSφ=0.4較大可斷開250VA交流負載。
(8). 絕緣電阻:外殼與外露帶電端子之間，用開路電壓500V的兆歐表測量，絕緣電阻大于300M2。
(9).介質強度:外殼與外露帶電端子之間，能承受2KV(有 效值)50Hz試驗電壓，歷時1分鐘不擊穿，無閃絡。
5.使用條件
(1). 環境溫度: -15C~55°C;
(2).無導電氣體，無腐蝕性氣體，無較強振動;
(3).工作電壓:不大于120%額定電壓;
(4). 工作位置:任意;
(5).周圍磁場強度:小于0.5mT;
(6).不得有雨水和雪，有防霧、防塵、防風沙設施。
