供應鋼管拉伸機

1．鋼管拉伸機設備概要

Ａ．適用

鋼管拉伸機適用于金屬管（棒）材的拉伸（拉拔、冷拔、拉光、拉花、扭紋）加工設備

Ｂ．機械結構

單鏈?zhǔn)嚼螜C　　臺灣品牌拉拔機技術　

2．工作方式

素材的一端經縮頭（壓頭）變小后，由人手握持伸入鋼管拉伸機的中心架模形內，經由氣動夾緊后，鏈勾勾住鏈條拉拔，拉拔時要求機身震動小，拉拔速度均勻穩定，并取得拉伸后成品精度，達到成品均勻表面光滑良好品質，通常拉伸后達到上面目的的要求

3.設備能力

Ａ．拉伸形式

1線拉伸?。稍O(shè)計多線拉伸）

Ｂ．拉伸力

50KN

Ｃ．拉伸速度

0-25m/min　　

Ｄ．鋼管上來講拉伸長度

7m

E．抽心長度(推進器長度）

有效長度6m

F．素管外徑

ф50mm 壁厚2.5mm

G．中心高

830mm

4．機器構造

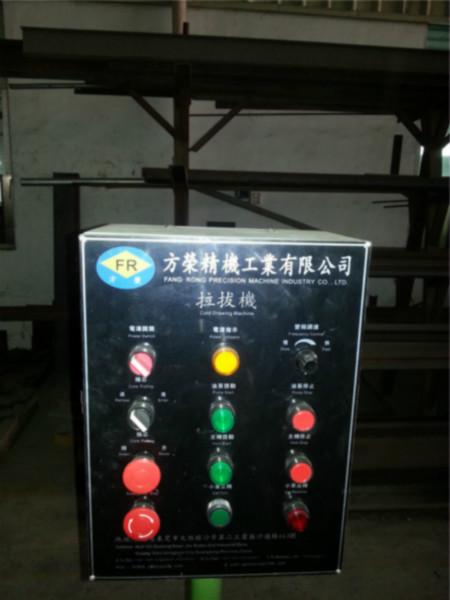

Ａ．馬達及操作面板

（1）型形

勵磁調速機22ＫＷ1臺，減速機電機ZQ-500 1：48.57　1臺　小車減速馬達1ＨＰ　10：1　1臺

（2）出力

（3）轉速

（4）電源電壓

380Ｖ　50ＨＺ

5．驅動部分

（1）鋼管拉伸機機架

Ｃ280?。?/span>120　槽鋼與焊接　軌道30*40方鋼　主機架：Ｃ280*10200  抽心架Ｃ280*8000

（2）鏈條

40Ｂ　 臺灣鏈條

（3）鏈輪軸

Ф80

6．支撐部分構造

（1）模座

球型模板ф142.5mm

（2）模具安裝架

鋼板焊接結構　（氣缸推入桿內模）

（3）接料器

氣缸搖臂旋轉接料　

（4）送料器

配制手動放入料，如需自動送料架（滾入滑動槽，減速馬達推入抽心模，抽心模自動升起穿入素材內后，放下到水平位置，由尾座氣缸推入到拉拔模內）另加￥30000.00元

（6）拉拔小車

氣動夾料、鉗式夾臂、氣動鏈勾、回車鏈條驅動帶減速

（7）自動切料

限于盤拉

（8）拉拔油注入方式

高壓、高溫油泵、內外模同時泵油

7.安裝與調試

以上設計制造等要求，在設備到達后由供貨方負責進行安裝調試及運轉，同時還負有指導設備使用、保養及維修責任

8.保證事項

設備鋼管拉伸機使用一年內若出現因設計制造材料而引起的問題或缺陷，由供貨方負責維修及更換相關的零配件，但不包括因使用不當而造成的問題或天災，模具易損件不在保修范圍內

9.其它

雙方同意簽約后提供機組安裝圖，客戶需提供電源、氣源配制、混泥土基礎、鏈條潤滑油、減速機油、拉伸油
